9843

RS485, 3 Pr #24 Str TC, PE-Isolierung, OS+TC Brd, PVC-Ummantelung, CM

…

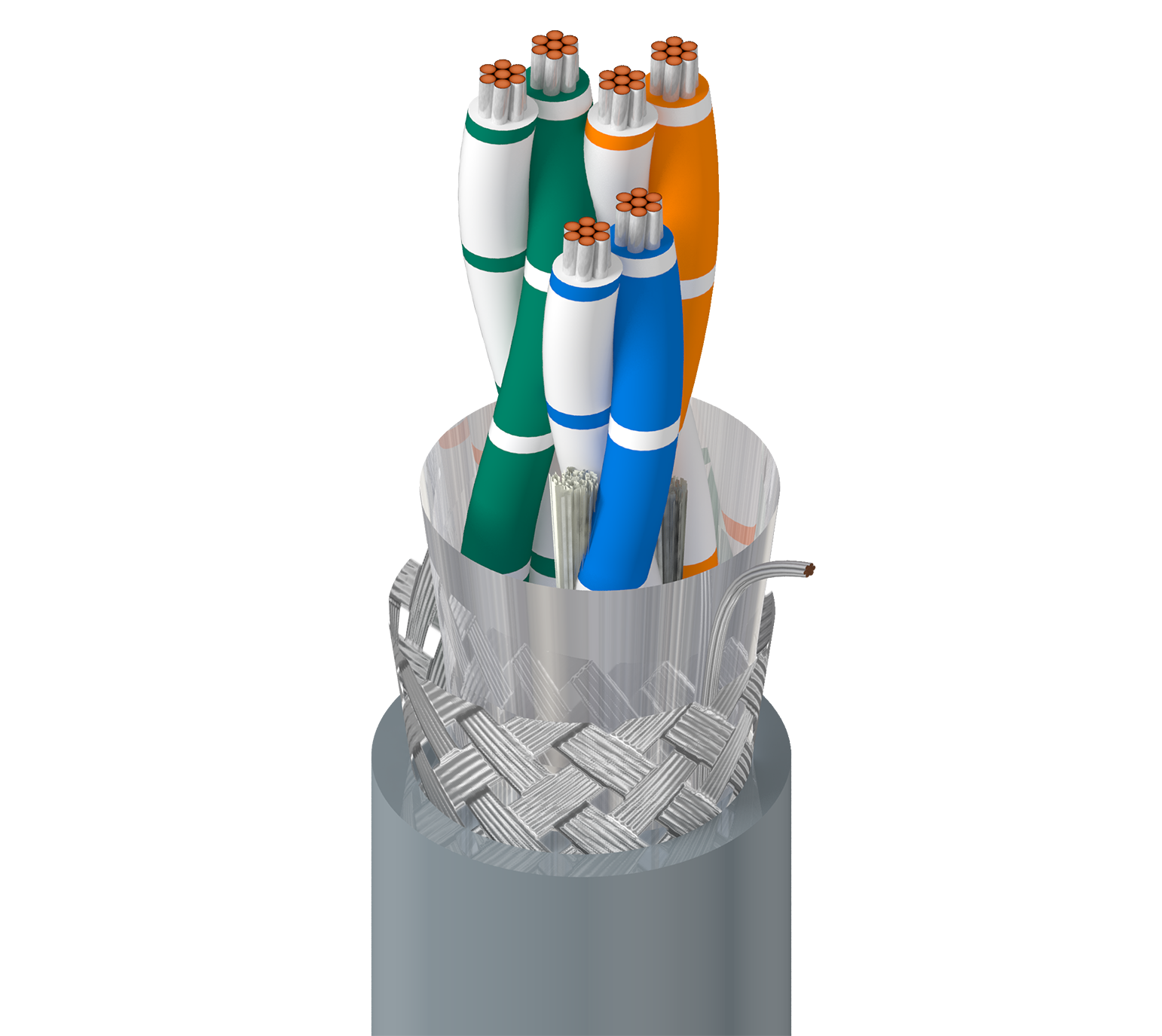

RS-485, 3 Paar 24AWG (7x32) verzinntes Kupfer, PE-Isolierung, Overall Beldfoil® + Geflecht aus verzinntem Kupfer (90 %) Abschirmung, äußere Ummantelung aus PVC, CM
Englisch
Angebot anfordern
Teilen
Muster anfordern Produktmeldungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

RS-485, POS; Computerkommunikation; analoge Niederspannungssignale (4-20 ma, 0–10 V, …); digitale Steuerung für Niederspannung (24 V, ...); Bezugspegel-Audio; Verdrahtung von Schaltschränken; serielle Kommunikation (RS-485-Standard) mit SPS, VFD, HMIs, Motoren, RTU, SCADA, usw. in lauten Umgebungen über große Entfernungen, usw.

Konstruktionsmerkmale
Leiter
Komponente Anzahl der Elemente Größe Verseilung Material
Paar(e) 3 24 AWG 7x32 TC – Verzinntes Kupfer
Isolierung
Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
Paar(e) PE – Polyethylen 0,022 Zoll (0,56 mm) 0,068 Zoll (1,7 mm) Weiß/Blau gestreift und Blau/Weiß gestreift, Weiß/Orange gestreift und Orange/Weiß gestreift, Weiß/Grün gestreift und Grün/Weiß gestreift
Äußere Abschirmung
Abschirmungstyp Material Abdeckung Beidrahttyp
Band Bi-Laminat (Alum + Poly) 100 % 24 AWG (7 x 32) TC (verzinntes Kupfer)
Geflecht Verzinntes Kupfer (TC) 90 %
Äußere Ummantelung
Material Nenndicke Nennwert Durchmesser
PVC – Polyvinylchlorid 0,035 Zoll (0,89 mm) 0,360 Zoll (9,14 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,360 Zoll (9,14 mm)

Elektrische Kenndaten
Elektrik
Komponente Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung) Nennwert Impedanzeigenschaft Nennwert Ausbreitungsgeschwindigkeit Max. Bemessungsstrom
Paar(e) 24 Ohm/1000 Fuß 12,8 pF/ft (42,0 pF/m) 23 pF/ft 120 Ohm 66 % 1,54 Amp pro Leiter bei 25 ºC

Nennwert äußere Abschirmung DCR

2,3 Ohm/1000 Fuß (7,5 Ohm/km)

Hohe Frequenz (Nennwert/typisch)
Komponente Frequenz [MHz] Nennwert Einfügungsverlust (Dämpfung)
Paar(e) 1 0,6 dB/100 Fuß
Speisung
UL-Nennspannung
300 V (CM), 30 V (UL AWM 2919)
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb
80 °C -30 °C bis +80 °C
Biegeradius
Mindestspannung im Ruhezustand Mindestinstallation
3,75 Zoll (95,3 mm) 3,75 Zoll (95,3 mm)

Maximale Zugspannung

105,5 lbs (47,85 kg)

Gewicht Kabelgebinde

62 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

UL 1685, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca; CPR UKCA Klasse: Eca

NEC/UL-Compliance

Artikel 800, CM

AWM-Compliance

AWM 2919

CEC/C(UL)-Compliance

CM

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.576 Revisionsdatum: 30.04.2024

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung Länge UPC/EAN Fußnote
9843 0101000 Schwarz Rolle 1.000 ft 612825495604
9843 060100 Chrom Rolle 100 ft 612825259589
9843,00305 Chrom Rolle 305 m 8719605023339
9843 060500 Chrom Rolle 500 ft 612825259602 C
9843 0601000 Chrom Rolle 1.000 ft 612825259596 C
9843 0605000 Chrom Rolle 5.000 ft 612825259619 C
