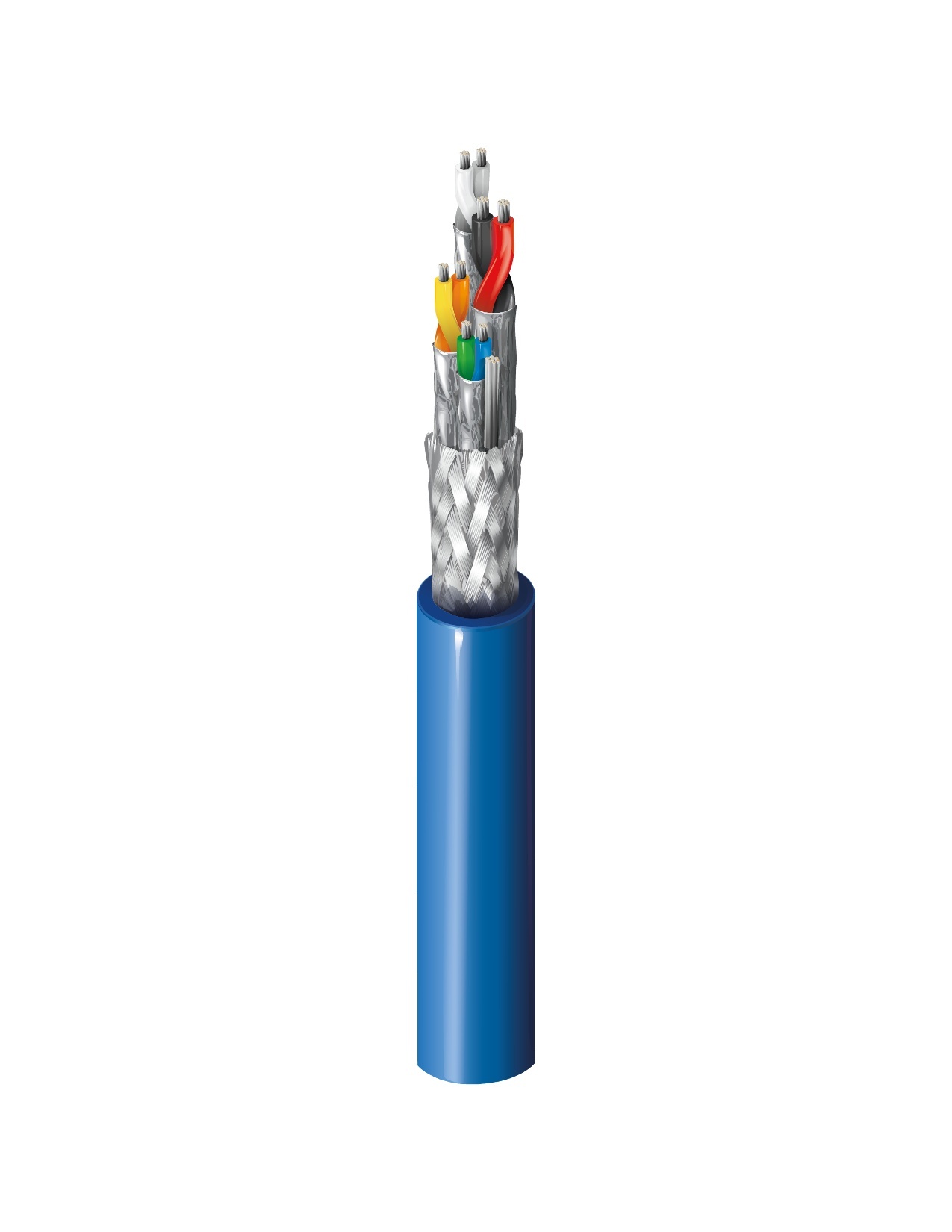

IEEE 802.3 Ethernet-Transceiver 10BASE5, 20 AWG Litzenleiter (7 x 28) aus verzinntem Kupfer, Datalene®-Isolierung, 4 verdrillte Paare, Polyester-Isolationsband insgesamt + eine Abschirmung aus verzinntem Kupfergeflecht (95 % Abdeckung), Erdungsdraht, PVC-Ummantelung.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	IEEE 802.3 Transceiver-Kabel

Konstruktionsmerkmale

Leiter

Element	Size	Stranding	Material	No. of Pairs
Pair(s)	20	7x28	TC - Tinned Copper	4

Isolierung

Material	Nom. Insulation Diameter	Color Code	Notes
PE - Polyethylene (Foam)	0.077 in (2.0 mm)	Gray & White, Yellow & Orange, Blue & Green, Black & Red	HDPE

Innenabschirmung

Shield Type	Material	Coverage
Tape	Bi-Laminate (Alum+Poly)	100%

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Braid	Tinned Copper (TC)	95%	22 AWG (7x30) TC

Äußere Ummantelung

Material	Nom. Diameter
PVC - Polyvinyl Chloride	0.398 in (10.1 mm)

Elektrische Kenndaten

Elektrik

Nom. Characteristic Impedance
78 Ohm

Verzögerung

Max. Delay Skew	Nom. Velocity of Prop.
78 ns/100m	78%

Hochfrequenz

Max. Insertion Loss (Attenuation)
6 dB/100m

Speisung

UL Voltage Rating
30 V (AWM 2919), 300 V (CL2)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
80°C	-40°C To +80°C

Biegeradius

Stationary Min.	Installation Min.
3.98 in (101 mm)	3.98 in (101 mm)

Maximale Zugspannung	175 lbs (79.4 kg)
Gewicht Kabelgebinde	93 Pfund/1000 Fuß

Standards und Compliance

Entflammbarkeit/Brandverhalten	UL1685, FT4, IEC 60332-1-2
CPR-Compliance	CPR Euroklasse: Eca
NEC/UL-Compliance	Artikel 725, Artikel 800, CL2, CM
AWM-Compliance	AWM 2919
CEC/C(UL)-Compliance	CM
IEEE-Compliance	IEEE 802.3
Einhaltung der europäischen Richtlinien	EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Weitere Standard-Compliance(s)	DEC Artikel-Nr. 17-01320-00
Plenum-Nummer	89901
