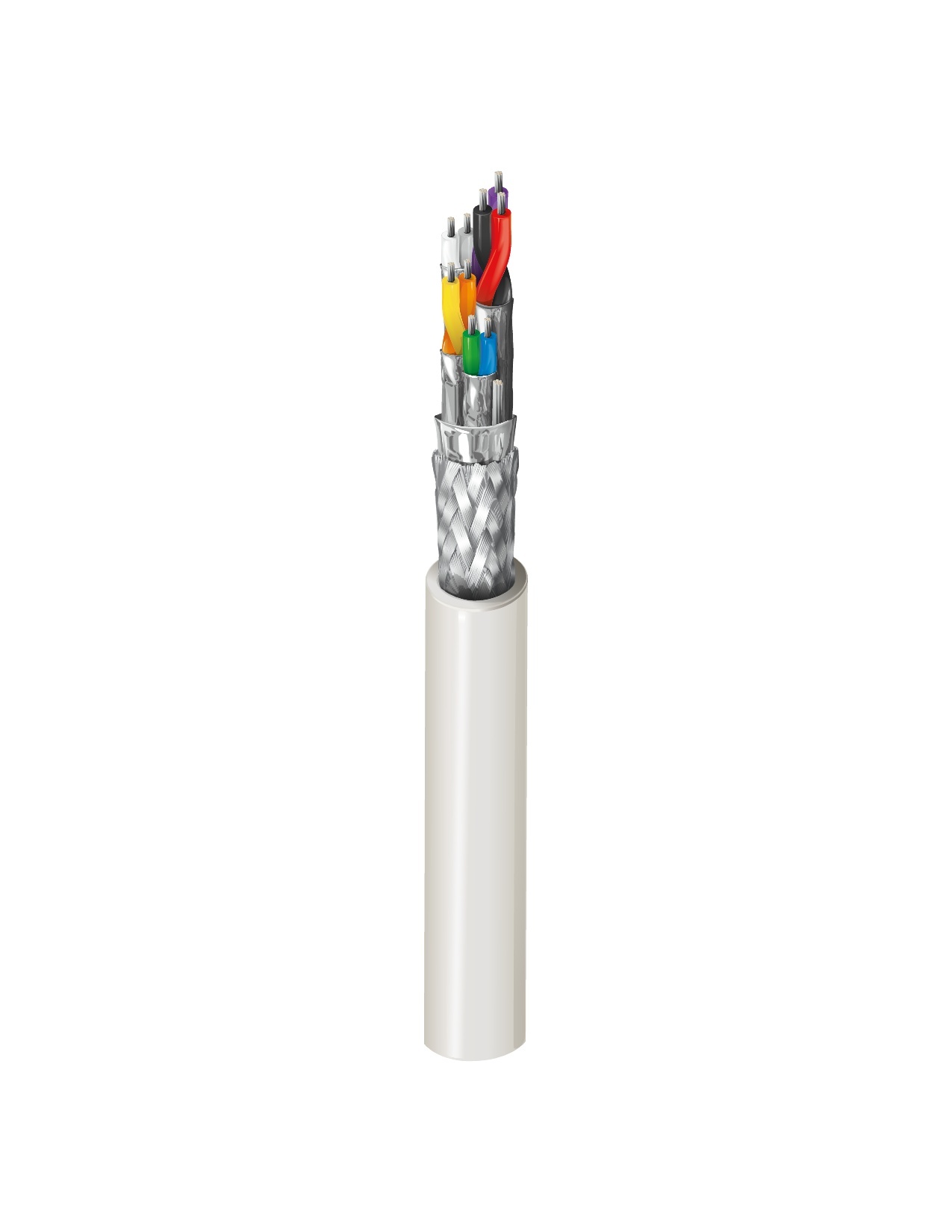

IEEE 802.3 Ethernet-Transceiver 10BASE5, 3 Paare – 28 AWG verseilte (7 x 36) verzinnte Kupferleiter, 3 Leiter – 24 AWG verseilte (7 x 32) verzinnte Kupferleiter, Polypropylen-Isolierung, alle einzeln. Beldfoil®-Abschirmung, Gesamtisolation, Duofoil® + verzinnte Kupfergeflechtabschirmung, PVC-Ummantelung.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	IEEE 802.3 Transceiver-Kabel

Konstruktionsmerkmale

Leiter

Element	Size	Stranding	Material	No. of Pairs
Pair(s)	28 AWG	7x36	TC - Tinned Copper	3
Conductor(s)	24 AWG	7x32	TC - Tinned Copper

Isolierung

Element	Material	Nom. Insulation Diameter	Color Code
Triad(s)	PP - Polypropylene	0.044 in (1.1 mm)	Gray & White, Yellow & Orange, Blue & Green, Black, Red, & Purple
Conductor(s)	PP - Polypropylene	0.035 in (0.89 mm)	Yellow, Orange, White

Innenabschirmung

Shield Type	Material	Coverage
Tape	Bi-Laminate (Alum+Poly)	100%

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Tri-Laminate (Alum+Poly+Alum)	100%	24 AWG (7x32) TC
Braid	Tinned Copper (TC)	91%

Äußere Ummantelung

Separator	Material	Nom. Diameter
Polyester Tape	PVC - Polyvinyl Chloride	0.26 in

Gesamtdurchmesser des Kabels (Nennwert)	0,26 Zoll

Elektrische Kenndaten

Elektrik

Element	Nom. Characteristic Impedance
Pair(s)	78 Ohm
Conductor(s)

Verzögerung

Max. Delay Skew	Nom. Velocity of Prop.
66 ns/100m	66%

Speisung

UL Voltage Rating
150 V (CL2), 30 V (AWM 2919)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
80°C	-20°C to +80°C

Biegeradius

Stationary Min.	Installation Min.
2.6 in (66 mm)	2.6 in

Maximale Zugspannung	78 lbs (35 kg)
Gewicht Kabelgebinde	42 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenbereich
Entflammbarkeit/Brandverhalten	UL1685
NEC/UL-Compliance	Artikel 725, CL2
AWM-Compliance	AWM 2919
IEEE-Compliance	IEEE 802.3
Einhaltung der europäischen Richtlinien	EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
