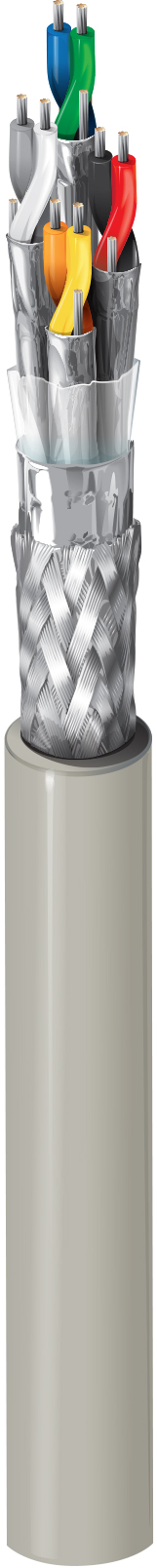

IEEE 802.3 Ethernet-Transceiver 10BASE5, 20 AWG Litzenleiter (7 x 28) aus verzinntem Kupfer, Datalene®-Isolierung, verdrillte Paare, Polyester-Isolierband + Duofoil® + verzinnter Kupfergeflechtschirm (95 % Abdeckung), Erdungsdraht, hellgrauer PVC-Mantel.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	IEEE 802.3 Transceiver-Kabel

Konstruktionsmerkmale

Leiter

Element	Size	Stranding	Material	No. of Pairs
Pair(s)	20	7x28	TC - Tinned Copper	4

Isolierung

Material	Nom. Insulation Diameter	Color Code	Notes
PE - Polyethylene (Foam)	0.077 in (2.0 mm)	Gray & White, Yellow & Orange, Blue & Green, Black & Red	HDPE

Innenabschirmung

Shield Type	Material	Coverage
Tape	Bi-Laminate (Alum+Poly)	100%

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Tri-Laminate (Alum+Poly+Alum)	100%	22 AWG (7x30) TC
Braid	Tinned Copper (TC)	95%

Äußere Ummantelung

Separator	Material	Nom. Diameter
Polyester Tape	PVC - Polyvinyl Chloride	0.415 in

Elektrische Kenndaten

Elektrik

Nom. Characteristic Impedance
78 Ohm

Verzögerung

Max. Delay Skew	Nom. Velocity of Prop.
78 ns/100m	78%

Hochfrequenz

Max. Insertion Loss (Attenuation) [dB/100m]
6

Speisung

UL Voltage Rating
30 V (AWM 2919), 300 V (CM)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
80°C	-20°C To +80°C

Biegeradius

Stationary Min.	Installation Min.
4.15 in (105 mm)	4.15 in

Maximale Zugspannung	208 lbs (94.3 kg)
Gewicht Kabelgebinde	97 Pfund/1000 Fuß

Standards und Compliance

Entflammbarkeit/Brandverhalten	UL1685, FT4
CPR-Compliance	CPR Euroklasse: Eca
NEC/UL-Compliance	Artikel 725, Artikel 800, CL2, CM
AWM-Compliance	AWM 2919
CEC/C(UL)-Compliance	CM
IEEE-Compliance	IEEE 802.3
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2012/19/EU (WEEE)
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Weitere Standard-Compliance(s)	DEC Artikel-Nr. 17-01320-00
Plenum-Nummer	89901
