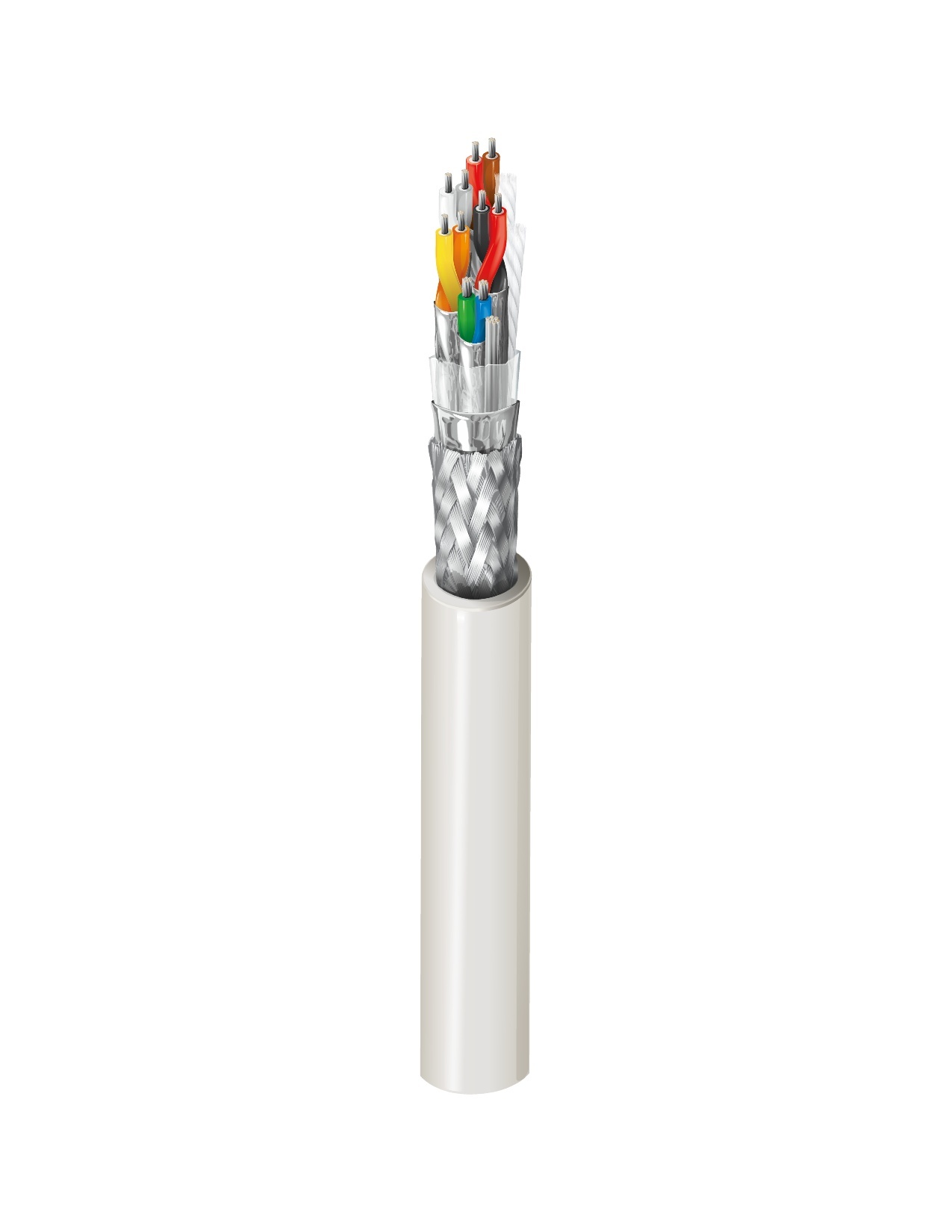

IEEE 802.3 Ethernet-Transceiver 10BASE5, 20 AWG Litzenleiter (7 x 28) aus verzinntem Kupfer, Datalene®-Isolierung, verdrillte Paare, Polyester-Isolierband + Duofoil® + verzinnter Kupfergeflechtschirm (95 % Abdeckung), Erdungsdraht, hellgrauer PVC-Mantel.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	IEEE 802.3 Transceiver-Kabel

Konstruktionsmerkmale

Leiter

Element	Size	Stranding	Material	No. of Pairs
Pair(s)	20 AWG	7x28	TC - Tinned Copper	5

Isolierung

Element	Material	Nom. Insulation Diameter	Color Code	Notes
Pair(s)	PE - Polyethylene (Foam)	0.077 in (2.0 mm)	Gray & White, Yellow & Orange, Blue & Green, Red & Brown, Red & Black	HDPE

Innenabschirmung

Shield Type	Material	Coverage
Tape	Bi-Laminate (Alum+Poly)	100%

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Tri-Laminate (Alum+Poly+Alum)	100%	20 AWG (7x28) TC
Braid	Tinned Copper (TC)	95%

Äußere Ummantelung

Separator	Material	Nom. Diameter
Polyester Tape	PVC - Polyvinyl Chloride	0.495 in

Gesamtdurchmesser des Kabels (Nennwert)	0,495 Zoll

Elektrische Kenndaten

Elektrik

Nom. Characteristic Impedance
78 Ohm

Verzögerung

Max. Delay Skew	Nom. Velocity of Prop.
78 ns/100m	78%

Speisung

UL Voltage Rating
150 V (CL2), 30 V (AWM 2919)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
80°C	-20°C to +80°C

Biegeradius

Stationary Min.	Installation Min.
4.95 in (126 mm)	4.95 in

Maximale Zugspannung	248.6 lbs (112.8 kg)
Gewicht Kabelgebinde	138 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenbereich
Entflammbarkeit/Brandverhalten	UL1685
NEC/UL-Compliance	Artikel 800, Artikel 725
AWM-Compliance	AWM 2919
CEC/C(UL)-Compliance	CM
IEEE-Compliance	IEEE 802.3
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
