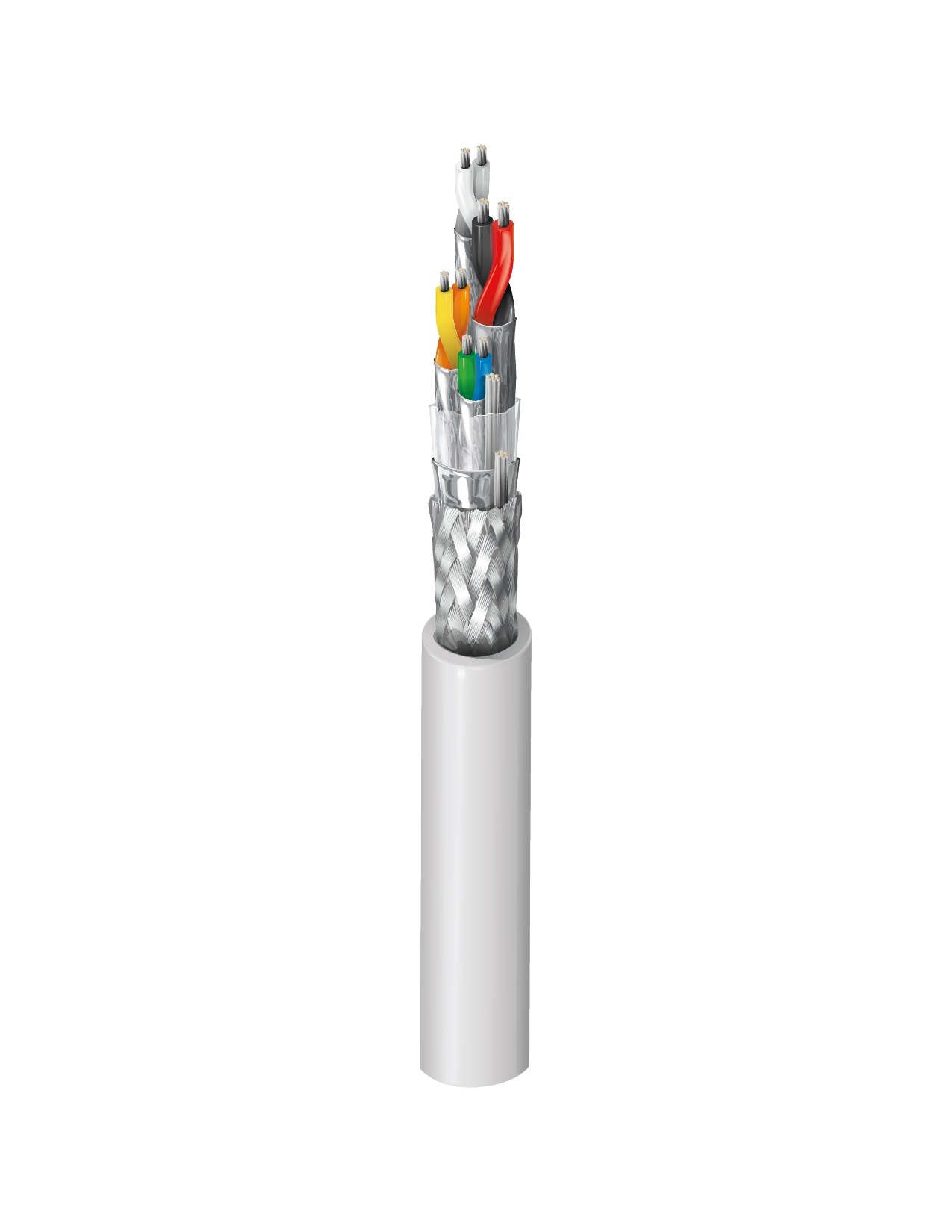

IEEE 802.3 Ethernet-Transceiver 10BASE5, 28 und 24 AWG verzinnte Kupferlitzenleiter, Polypropylen-Isolierung, #28-3, #24-1 verdrillte Paare, Polyester-Isolierband + Duofoil® + verzinnte Kupfergeflechtabschirmung (92 % Abdeckung), Erdungsdraht, hellgraue PVC-Ummantelung.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	IEEE 802.3 Transceiver-Kabel

Konstruktionsmerkmale

Leiter

Element	Size	Stranding	Material	No. of Pairs
Pair(s)	28	7x36	TC - Tinned Copper	3
Pair(s)	24	7x32	TC - Tinned Copper	1

Isolierung

Material	Nom. Insulation Diameter	Color Code
PP - Polypropylene	0.044 in (1.1 mm)	Gray & White, Yellow & Orange, Blue & Green, Black & Red

Innenabschirmung

Shield Type	Material	Coverage
Tape	Bi-Laminate (Alum+Poly)	100%

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Tri-Laminate (Alum+Poly+Alum)	100%	24 AWG (7x32) TC
Braid	Tinned Copper (TC)	90%

Äußere Ummantelung

Separator	Material	Nom. Diameter
Polyester Tape	PVC - Polyvinyl Chloride	0.25 in (6.4 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Characteristic Impedance
Pair(s)	78 Ohm
Pair(s)

Verzögerung

Max. Delay Skew	Nom. Velocity of Prop.
66 ns/100m	66%

Speisung

UL Voltage Rating
30 V (AWM 2919), 300 V (CMG)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
80°C	-20°C To +80°C

Biegeradius

Stationary Min.	Installation Min.
2.5 in (64 mm)	2.5 in (64 mm)

Maximale Zugspannung	68 lbs (31 kg)
Gewicht Kabelgebinde	39 Pfund/1000 Fuß

Standards und Compliance

Entflammbarkeit/Brandverhalten	UL1685 FT4-Belastung, FT4, IEC 60332-1-2
CPR-Compliance	CPR Euroklasse: Eca; CPR UKCA Klasse: Eca
NEC/UL-Compliance	Artikel 800, CMG
AWM-Compliance	AWM 2919
CEC/C(UL)-Compliance	CMG
IEEE-Compliance	IEEE 802.3
Einhaltung der europäischen Richtlinien	EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
APAC-Compliance	China RoHS II (GB/T 26572-2011)
