Artikelnummer: 123108A
RS485, 3 Pr #22 Str TC, PE Ins, OS+TC Brd, PVC Jkt, AIA Armor, PVC Jkt, CMG, PLTC

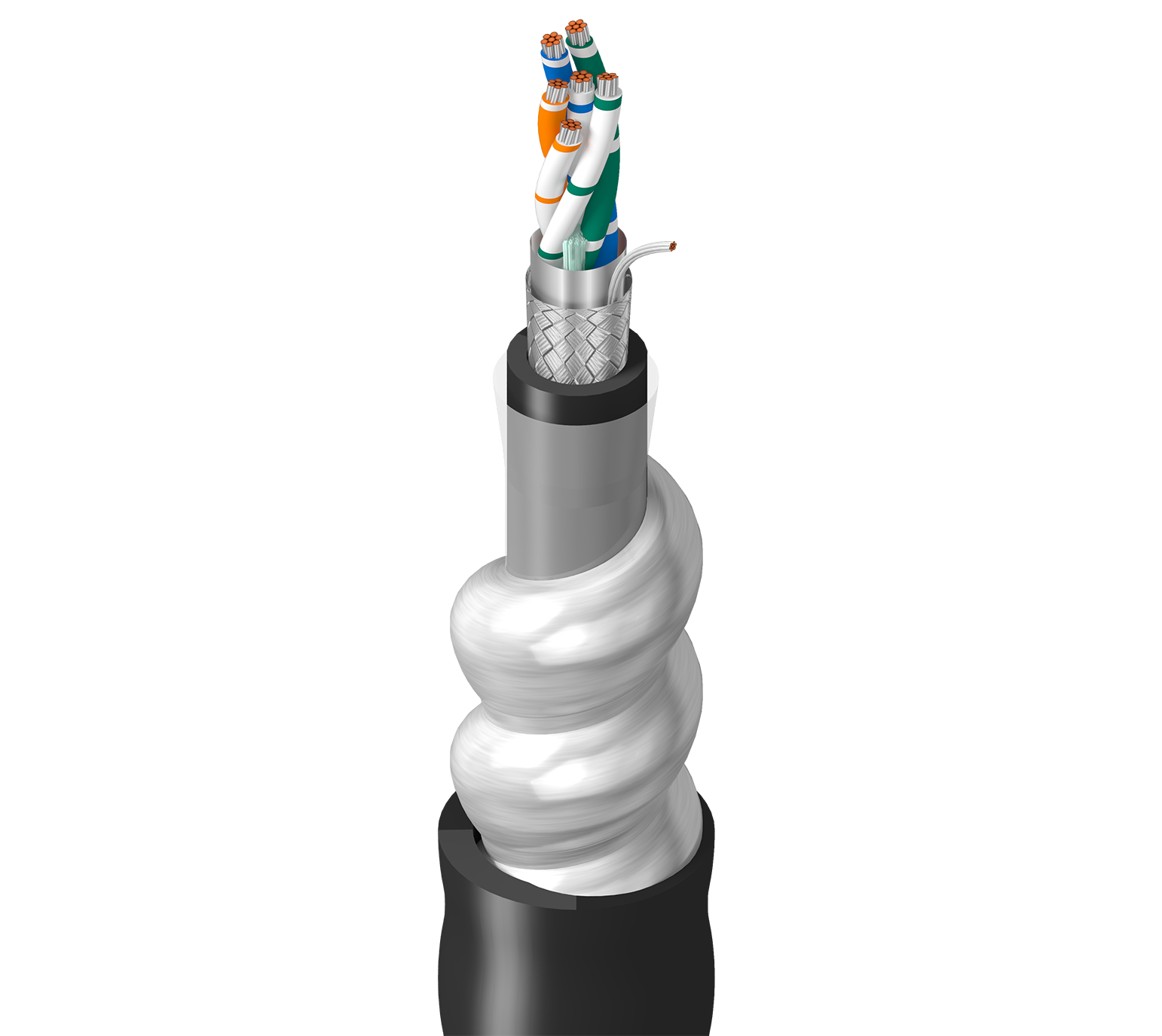

RS-485, 3 Paar 22AWG (7x30) verzinntes Kupfer, PE-Isolierung, durchgehende Beldfolie® + Abschirmung aus verzinntem Kupfergeflecht (65 %), innere Ummantelung aus PVC, AIA-Panzerung, äußere Ummantelung aus PVC, CMG, PLTC
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
| Mögliche Anwendungen | Exposition gegenüber Nagetieren, Zerquetschen, oder Durchschneiden mit Gewalt, Erdverlegung, serielle Kommunikation (RS-485-Standard) mit SPS, VFD, HMIs, Motoren, RTU, SCADA, usw. in lauten Umgebungen über große Entfernungen, für den Außenbereich wie etwa Solarbetrieb, Beleuchtung, usw. |
|---|
Konstruktionsmerkmale
Leiter
| Komponente | Anzahl der Elemente | Größe | Verseilung | Material |
|---|---|---|---|---|
| Paar(e) | 3 | 22 AWG | 7x30 | TC – Verzinntes Kupfer |
Isolierung
| Komponente | Material | Nenndicke | Farbcodierung | Anmerkungen |
|---|---|---|---|---|
| Paar(e) | PE – Polyethylen (Schaum) | 0,023 Zoll (0,58 mm) | Weiß/Blau gestreift und Blau/Weiß gestreift, Weiß/Orange gestreift und Orange/Weiß gestreift, Weiß/Grün gestreift und Grün/Weiß gestreift | HDPE |
Äußere Abschirmung
| Abschirmungstyp | Material | Abdeckung | Beidrahttyp |
|---|---|---|---|
| Band | Bi-Laminat (Alum + Poly) | 100 % | 22 AWG (7 x 30) TC (verzinntes Kupfer) |
| Geflecht | Verzinntes Kupfer (TC) | 65 % |
Innere Ummantelung
| Material | Nennwert Durchmesser |
|---|---|
| PVC – Polyvinylchlorid | 0,374 Zoll (9,50 mm) |
Panzerung
| Panzertyp und Material |
|---|
| AIA – Aluminium-Verriegelungspanzer |
Äußere Ummantelung
| Material | Nenndicke | Nennwert Durchmesser |
|---|---|---|
| PVC – Polyvinylchlorid | 0,050 Zoll (1,3 mm) | 0,723 Zoll (18,4 mm) |
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,723 Zoll (18,4 mm) |
|---|
Elektrische Kenndaten
Elektrik
| Komponente | Nennwert Leiter DCR | Nennkapazität Leiter-zu-Leiter | Nennwert Impedanzeigenschaft | Nennwert Ausbreitungsgeschwindigkeit | Max. Bemessungsstrom |
|---|---|---|---|---|---|
| Paar(e) | 14,7 Ohm/1000 Fuß (48,2 Ohm/km) | 11 pF/Fuß (36 pF/m) | 120 Ohm | 78 % | 2,7 Amp pro Leiter bei 25 ºC |
|
Nennwert äußere Abschirmung DCR |
2,6 Ohm/1000 Fuß (8,5 Ohm/km) |
|---|
Hohe Frequenz (Nennwert/typisch)
| Komponente | Frequenz [MHz] | Nennwert Einfügungsverlust (Dämpfung) |
|---|---|---|
| Paar(e) | 1 | 0,5 dB/100 Fuß |
Speisung
| UL-Nennspannung |
|---|
| 300 V (CM, PLTC) |
Mechanische Kenndaten
Temperatur
| UL-Temperatur | Betrieb |
|---|---|
| 60 °C | -40 °C bis +60 °C |
|
Tabellenhinweise |
-40C |
|---|
Biegeradius
| Mindestspannung im Ruhezustand | Mindestinstallation |
|---|---|
| 8,7 Zoll (220 mm) | 8,7 Zoll |
|
Maximale Zugspannung |
200 lbs (91 kg) |
|---|---|
|
Gewicht Kabelgebinde |
188 lbs/1000 ft (280 kg/km) |
Standards und Compliance
|
Umweltverträglichkeit |
Innenbereich, Beständigkeit gegen Sonneneinstrahlung |
|---|---|
|
Entflammbarkeit/Brandverhalten |
UL1685, 1202 |
|
NEC/UL-Compliance |
Artikel 725, Artikel 800 |
|
CEC/C(UL)-Compliance |
CMG HLBCD |
|
Einhaltung der europäischen Richtlinien |
EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE) |
