Produktnummer: 3074F

DataTray® 120Ω Twinax, 1 Pr #18 Str TC, PP Ins, OS+TC Brd, PVC Jkt, TC, PLTC, ITC, CMG

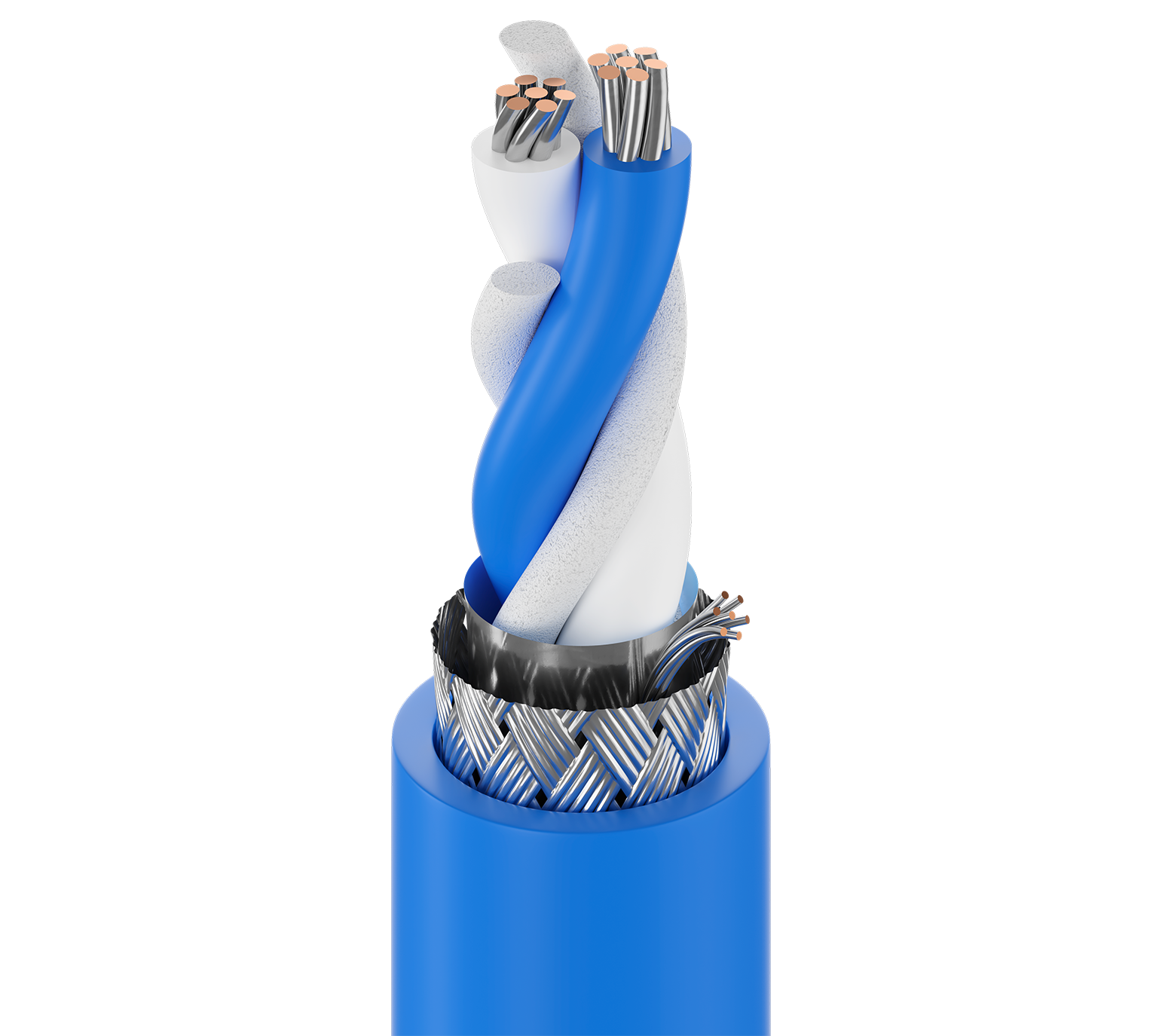

RS-485 Twinax 120Ω, 1 Paar 18 AWG (7x26) verzinntes Kupfer, PP-Isolierung, Gesamtabschirmung aus Beldfoil®+verzinntem Kupfergeflecht (55 %), PVC-Außenmantel, TC, PLTC, ITC, CMG

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
3074F
  • 3074F
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Raue Umgebung, IIoT, Fabrik- oder Prozessautomatisierung, Video, Audio, Datenkommunikation usw. RS-485

Leiter

Element No. of Elements Size Stranding Nom. Diameter Material
Pair(s) 1 18 AWG 7x26 0.046 in TC - Tinned Copper

Isolierung

Element Material Nom. Insulation Diameter Color Code Notes
Pair(s) PP - Polypropylene 0.164 in (4.17 mm) White & Blue Flame Retardant

Äußere Abschirmung

Layer Outer Shield Type Material Material Trade Name Coverage Notes
1 Tape Bi-Laminate (Alum+Poly) Beldfoil® 100% Foil Out
2 Braid Tinned Copper (TC) 55%

Äußere Ummantelung

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.460 in (11.7 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,460 Zoll (11,7 mm)

Dämpfung

Frequency Nom. Attenuation
3 MHz 0.34 dB/100ft
10 MHz 1.07 dB/100ft
50 MHz 2.39 dB/100ft
100 MHz 3.38 dB/100ft
200 MHz 4.78 dB/100ft
400 MHz 6.76 dB/100ft

Elektrik

Element Nom. Conductor DCR Nom. Outer Shield DCR Nom. Characteristic Impedance Nom. Velocity of Prop.
Pair(s) 6.9 Ohm/1000ft 2.83 Ohm/1000ft (9.28 Ohm/km) 120 Ohm 65%

Speisung

UL Voltage Rating
600 V (TC), 300 V (CMG, PLTC)

Temperatur

UL Temperature Operating
75°C Dry, PLTC 75°C Dry/Wet -40°C to +75°C

Biegeradius

Stationary Min. Installation Min.
3.2 in (81 mm) 2.5 in (64 mm)

Maximale Zugspannung

93 lbs (42 kg)

Gewicht Kabelgebinde

97 Pfund/1000 Fuß

Umweltverträglichkeit

Innen-/Außenbereich, Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, UV-Beständigkeit, Freileitungen – bei Unterstützung durch Längstragseil

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

UL1685 UL-Belastung, FT1FT4

NEC/UL-Compliance

Artikel 336, Artikel 725, Artikel 727, Artikel 800, CMG, ITC, PLTC, TC (verzinntes Kupfer)

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

Das Kabel enthält Füllmaterial für bessere elektrische Leistung. Optionale CPE-Ummantelung

Aktualisierung und Überarbeitung

Revisionsnummer: 0.481 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., N – DIE ENDGÜLTIGE AUFBAULÄNGE KANN UM -0 % BIS +10 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.481 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., N – DIE ENDGÜLTIGE AUFBAULÄNGE KANN UM -0 % BIS +10 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
3074F C55500 Blau, Kairo Rolle 500 ft 612825140177 C
3074F C551000 Blau, Kairo Rolle 1.000 ft 612825140153 C
3074F C552500 Blau, Kairo Rolle 2.500 ft 612825140160 C
3074F C555000 Blau, Kairo Rolle 5.000 ft 612825140184 C N
