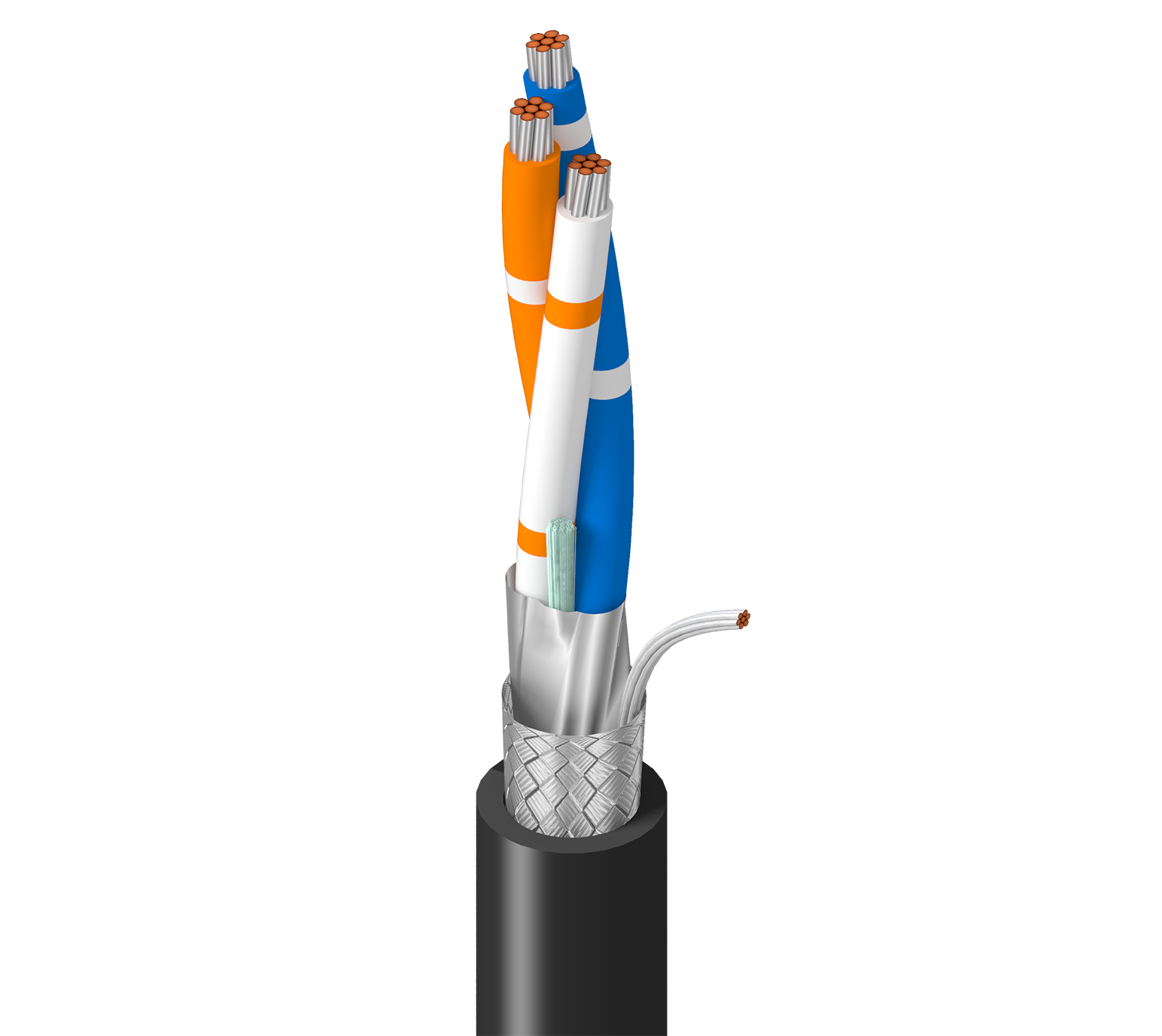

3106 A

RS-485, 1 Pr, 22 AWG, Str TC (verzinntes Kupfer), PE-Isolierung, mit OS, 1C 22AWG Str, PVC-Isolierung, OA TC (verzinntes Kupfer) Brd, PVC-Ummantelung, CM, PLTC, Sonnenlichtbeständig, Ölbeständigkeit

…
RS-485, 120 Ohm, 1 Paar 22 AWG (7 x 30) Datalene®-Isolierung, verzinntes Kupfer, mit Folienabschirmung, 1 Leiter 22AWG (7x30) verzinntes Kupfer, PVC-isoliert, insgesamt 65 % verzinntes Kupfergeflecht, PVC-Ummantelung, CM, PLTC, SONNENLICHTBEST. und ölbeständig
Muster anfordern Produktmeldungen erhalten

Technische Daten
Produktbeschreibung

Mögliche Anwendungen

raue Umgebungen, IIoT, Fabrik- oder Prozessautomatisierung, Video, Audio, Datenkommunikation, usw.

Konstruktionsmerkmale
Leiter
Komponente Anzahl der Elemente Größe Verseilung Material
Paar(e) 1 22 AWG 7x30 TC – Verzinntes Kupfer
Leiter 1 22 AWG 7x30 TC – Verzinntes Kupfer
Isolierung
Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung Anmerkungen
Paar(e) PE – Polyethylen (Schaum) 0,033 Zoll (0,84 mm) 0,095 Zoll (2,4 mm) Weiß/Orange gestreift und Orange/Weiß gestreift HDPE
Leiter PVC – Polyvinylchlorid 0,017 Zoll (0,43 mm) 0,062 Zoll (1,6 mm) Blau/Weiß gestreift
Äußere Abschirmung
Abschirmungstyp Material Abdeckung Beidrahttyp
Band Bi-Laminat (Alum + Poly) 100 % 22 AWG (7 x 30) TC (verzinntes Kupfer)
Geflecht Verzinntes Kupfer (TC) 65 %
Äußere Ummantelung
Material Nenndicke Nennwert Durchmesser
PVC – Polyvinylchlorid 0,047 Zoll (1,2 mm) 0,310 Zoll (7,87 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,310 Zoll (7,87 mm)

Elektrische Kenndaten
Elektrik
Komponente Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung) Nennwert Impedanzeigenschaft Nennwert Ausbreitungsgeschwindigkeit Max. Bemessungsstrom
Paar(e) 18,2 Ohm/1000 Fuß 11 pF/Fuß (36 pF/m) 20,9 pF/Fuß 120 Ohm 78 % 6 Ampere pro Leiter bei 30 ºC
Leiter 18,2 Ohm/1000 Fuß (59,7 Ohm/km) 6 Ampere pro Leiter bei 30 ºC

Nennwert äußere Abschirmung DCR

4,544 Ohm/1000 Fuß (14,91 Ohm/km)

Hohe Frequenz (Nennwert/typisch)
Komponente Frequenz [MHz] Nennwert Einfügungsverlust (Dämpfung)
Paar(e) 1 0,5 dB/100 Fuß
Speisung
UL-Nennspannung
300 V (CM, PLTC)
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb
60 °C -20 °C bis +60 °C
Biegeradius
Mindestspannung im Ruhezustand Mindestinstallation
3,6 Zoll (91 mm) 3,6 Zoll (91 mm)

Maximale Zugspannung

75,26 lbs (34,14 kg)

Gewicht Kabelgebinde

48 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Innen-/Außenbereich, Sonnenlichtbeständigkeit, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

UL 1685, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca; CPR UKCA Klasse: Eca

NEC/UL-Compliance

Artikel 725, Artikel 800, CM, PLTC

CEC/C(UL)-Compliance

CM

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Produkthinweise

Anmerkungen

Ölbeständigkeit: besteht Ölbeständigkeit II gemäß UL1277, Tabelle 10.17. Für die CPE-ummantelte Version bitte YR46721 bestellen.

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.592 Revisionsdatum: 22.12.2023

Artikelnummer
Artikelnr. Farbe Wicklung Länge UPC/EAN Fußnote
3106A.00152 Schwarz Rolle 152 m 8719605005892
3106A.00305 Schwarz Rolle 305 m 8719605005915
3106A 010500 Schwarz Rolle 500 ft 612825141662 C
3106A 0101000 Schwarz Rolle 1.000 ft 612825141655 C
3106A.001525 Schwarz Rolle 1.525 m 8719605005908
3106A 0105000 Schwarz Rolle 5.000 ft 612825141679 C N
