Artikelnummer: 50022LS

RS485 FR, 2P 20AWG verseiltes TC (verzinntes Kupfer), MGT, XLPE-Isol., OS+TC Brd, innere LSZH-Ummantelung (raucharm und halogenfrei), SWA, äußere LSZH-Ummantelung (raucharm und halogenfrei), IEC60331-23, ABS-geprüft

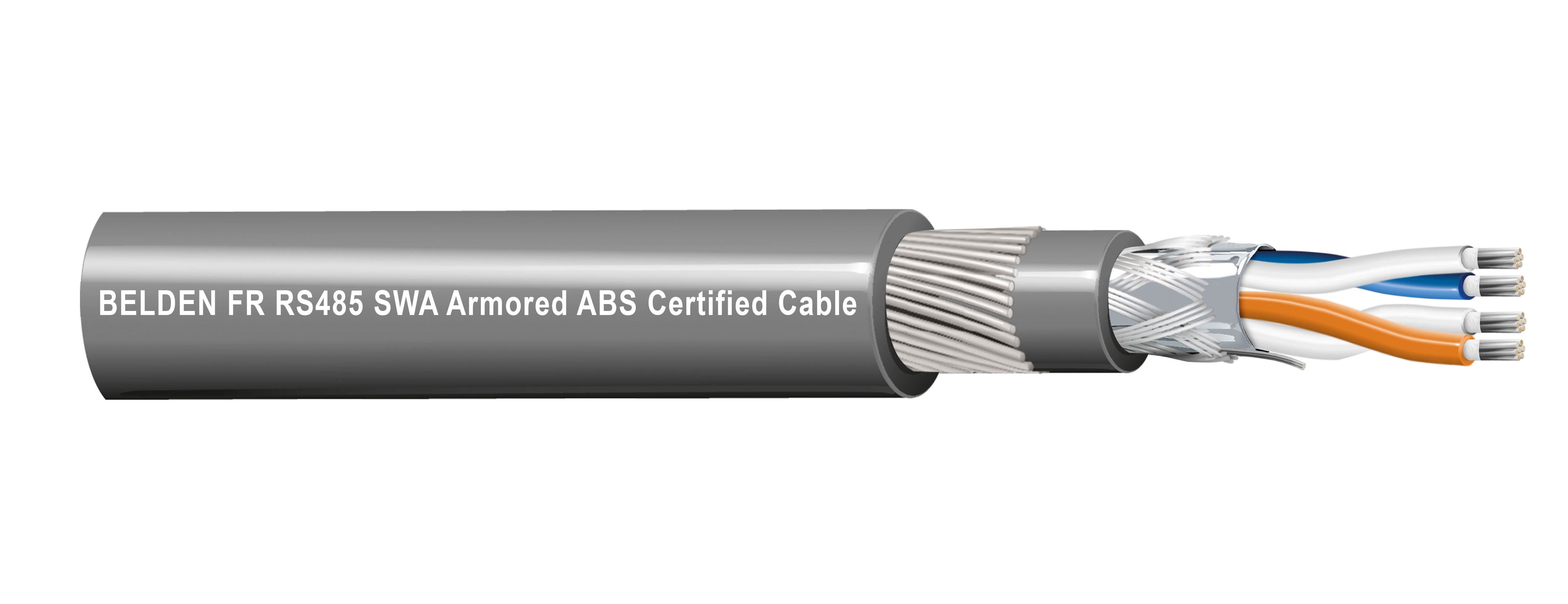

RS-485 feuerbeständig, 2PR x 20AWG Verseilt aus verzinntem Kupfer, Glas-Glimmer-Band, Elektronenstrahl-vernetzte Polyethylen-Isolierung, Komplette Folienabschirmung und verzinntes Kupfergeflecht, Raucharme und halogenfreie innere Ummantelung, Stahldraht-Panzerung, Raucharme und halogenfreie äußere Ummantelung, IEC60331-23 feuerbeständig, ABS-geprüft

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
50022LS
  • 50022LS
1 von 1

Technische Daten

Einen Fehler melden

Mögliche Anwendungen

Entwickelt für Anwendungen, die für RS 232/422/485, CANBUS, MODBUS Kommunikationsprotokolle verwendet werden. Kabelanwendungen umfassen bewegungsorientierte Maschinen, Steuerungsnetzwerken für Maschinen, Temperaturregler, Bedienfelder, Zerspanungswerkzeuge, Hilfseinrichtungen, SCADA-Kommunikation, etc. Diese Kabel werden in Notfallevakuierungs- und Abschaltsystemen in der Gebäudeautomatisierung verwendet, Offshore, Öl- und Gas- und Eisenbahnanwendungen und sie sind flammhemmend gemäß IEC 60332-3-22 Kategorie A

Leiter

Größe Verseilung Material
20 AWG Verseilt TC – Verzinntes Kupfer

Isolierung

Material Farbcodierung Anmerkungen
Glas-Glimmer-Band
XLPE Weiß und blau, Weiß und Orange *XLPE (Elektronenstrahl-vernetztes Polyethylen)

Äußere Abschirmung

Abschirmungstyp Material Beidrahttyp
Band Bi-Laminat (Alum + Poly)
Geflecht Verzinntes Kupfer (TC) 22 AWG (7 x 30) TC (verzinntes Kupfer)

Innere Ummantelung

Material
LSZH – Raucharm und halogenfrei (flammhemmend)

Panzerung

Panzertyp und Material
SWA – Stahldraht-Panzerung

Äußere Ummantelung

Material
LSZH – Raucharm und halogenfrei (flammhemmend)

Gesamtdurchmesser des Kabels (Nennwert)

19,1 mm (0,752 Zoll)

Elektrik

Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennkapazität Leiter-zu-Abschirmung Nennwert Impedanzeigenschaft
36,7 Ohm/km (11,2 Ohm/1000 Fuß) 46 pF/m (14 pF/Fuß) 82 pF/m 120 Ohm

Tabellenhinweise

Verhältnis Nenninduktivität zu Widerstand (L/R): 25 µH/Ω

Speisung

Nennspannung Durchschlagspannung
300 V 1.5 kVac / 5 Min.

Tabellenhinweise

Spannungsprüfung im Wasser: 450 Vac X 4 Stunden

Temperatur

Betrieb
-40 °C bis +90 °C

Tabellenhinweise

Isolationswiderstand ≥ 3670 MΩ*km

Gewicht Kabelgebinde

582 kg/km (391 lbs/1000 Fuß)

Umweltverträglichkeit

Sonnenlichtbeständigkeit, UV-Beständigkeit, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

IEC 60332-1-2, IEC 60332-3-22

Feuerbeständigkeit

IEC 60331-23-E90

Marine-Compliance

ABS Typ Genehmigungszertifikat 20-2029060-PDA

ISO/IEC-Compliance

IEC 60092-376, IEC 61034-2 – Rauchdichte minimale Durchlässigkeit = 70 % gemäß IEC 61034-2

Europäische Halogenfreie Standards

IEC 60754-1 – Halogenmenge = max. 0,5 %, IEC 60754-2 – Halogensäuregasmenge – max. Leitfähigkeit = 10 µS/mm, IEC 60754-2 – Halogensäuregasmenge – Min. pH = 4,3

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Weitere Standard-Compliance(s)

Toxizitätsindex 5 nach EN 50305 / NF F63-305 (ITC)

Anmerkungen

Rauchdichte ASTM D2843 Max. 40 %

Aktualisierung und Überarbeitung

Revisionsnummer: 0.64 Revisionsdatum: 03.02.2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.64 Revisionsdatum: 03.02.2025

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
50022LS-D100 Schwarz Rolle 100 m 8719605219916
50022LS 010500M Schwarz Rolle 500 m
50022LS 0101000M Schwarz Rolle 1.000 m
50022LS 060500M Grau Rolle 500 m
50022LS 0601000M Grau Rolle 1.000 m
