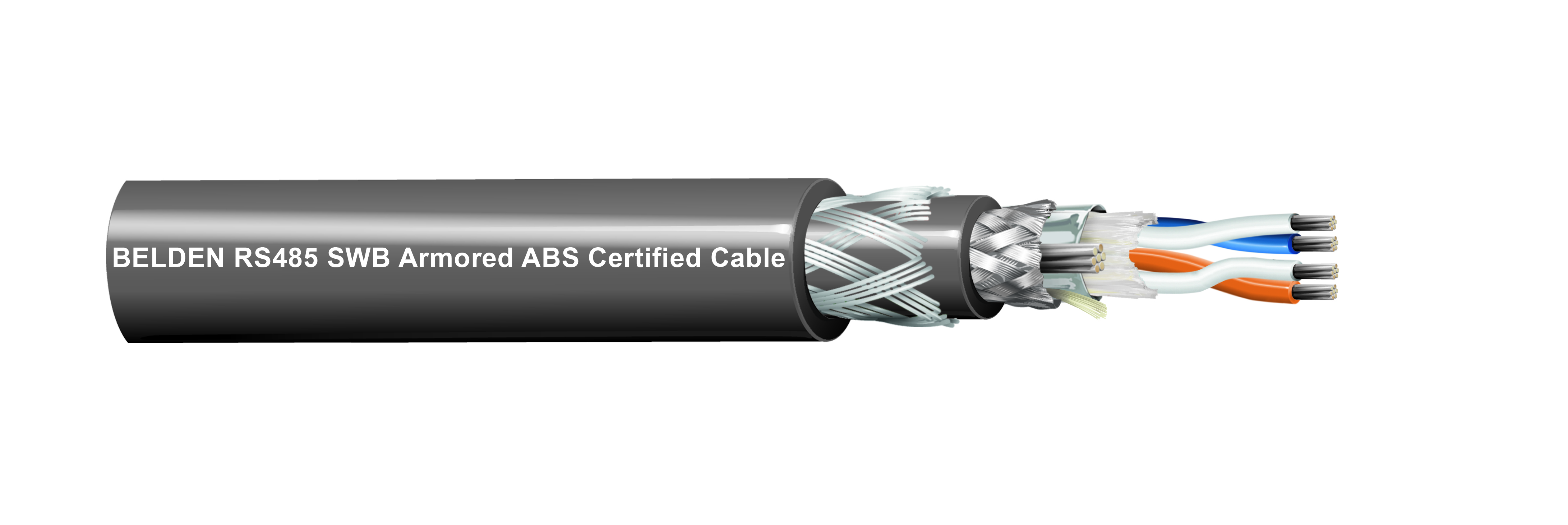

Artikelnummer: 50072LB

RS485, 2P 18AWG, Str TC (verzinntes Kupfer), XLPE-Isol., OS+TC Brd, innere LSZH-Ummantelung (raucharm und halogenfrei), SWB, äußere LSZH-Ummantelung (raucharm und halogenfrei), ABS-geprüft

RS-485, 2PR x 18AWG Verseilt aus verzinntem Kupfer, Geschäumte Elektronenstrahl-vernetzte Polyethylen-Isolierung, Komplette Folienabschirmung und verzinntes Kupfergeflecht, Raucharme und halogenfreie innere Ummantelung, Stahldrahtgeflecht Rüstung, Raucharme und halogenfreie äußere Ummantelung, ABS-geprüft

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar
50072LB
  • 50072LB
1 von 1

Technische Daten

Einen Fehler melden

Mögliche Anwendungen

Entwickelt für Anwendungen, die für RS 232/422/485, CANBUS, MODBUS Kommunikationsprotokolle verwendet werden. Kabelanwendungen umfassen bewegungsorientierte Maschinen, Steuerungsnetzwerken für Maschinen, Temperaturregler, Bedienfelder, Zerspanungswerkzeuge, Hilfseinrichtungen, SCADA-Kommunikation, etc. Diese Kabel werden in Notfallevakuierungs- und Abschaltsystemen in der Gebäudeautomatisierung verwendet, Offshore, Öl- und Gas- und Eisenbahnanwendungen und sie sind flammhemmend gemäß IEC 60332-3-22 Kategorie A

Leiter

Größe Verseilung Material
18 AWG Verseilt TC – Verzinntes Kupfer

Isolierung

Material Farbcodierung
EB-XLFMPE Weiß und blau, Weiß und Orange

Äußere Abschirmung

Abschirmungstyp Material Beidrahttyp
Band Bi-Laminat (Alum + Poly)
Geflecht Verzinntes Kupfer (TC) 21 AWG (7 x 29) TC (verzinntes Kupfer)

Innere Ummantelung

Material
LSZH – Raucharm und halogenfrei (flammhemmend)

Panzerung

Panzertyp und Material
SWB – Stahldrahtgeflechtpanzerung

Äußere Ummantelung

Material
LSZH – Raucharm und halogenfrei (flammhemmend)

Gesamtdurchmesser des Kabels (Nennwert)

15,7 mm (0,618 Zoll)

Elektrik

Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennkapazität Leiter-zu-Abschirmung Nennwert Impedanzeigenschaft Max. Bemessungsstrom
23,2 Ohm/km (7,07 Ohm/1000 Fuß) 46 pF/m (14 pF/Fuß) 82 pF/m 120 Ohm 2,1 Ampere pro Leiter bei 25 °C

Tabellenhinweise

Verhältnis Nenninduktivität zu Widerstand (L/R): 25 µH/Ω

Speisung

Nennspannung Durchschlagspannung
300 V 1.5 kVac / 2s

Temperatur

Betrieb
-40 °C bis +90 °C

Gewicht Kabelgebinde

318,9 kg/km (214,3 Pfund/1000Fuß)

Umweltverträglichkeit

Sonnenlichtbeständigkeit, UV-Beständigkeit, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

IEC 60332-1-2, IEC 60332-3-22

Marine-Compliance

ABS Typ Genehmigungszertifikat 20-2029059-PDA

ISO/IEC-Compliance

IEC 60092-376, IEC 61034-2 – Rauchdichte minimale Durchlässigkeit = 70 % gemäß IEC 61034-2

Europäische Halogenfreie Standards

IEC 60754-1 – Halogenmenge = max. 0,5 %, IEC 60754-2 – Halogensäuregasmenge – max. Leitfähigkeit = 10 µS/mm, IEC 60754-2 – Halogensäuregasmenge – Min. pH = 4,3

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Weitere Standard-Compliance(s)

Toxizitätsindex 5 nach EN 50305 / NF F63-305 (ITC)

Anmerkungen

Rauchdichte ASTM D2843 Max. 40 %

Aktualisierung und Überarbeitung

Revisionsnummer: 0.64 Revisionsdatum: 03.02.2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.64 Revisionsdatum: 03.02.2025

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
50072LB 010500M Schwarz Rolle 500 m
50072LB-A500 Schwarz Rolle 500 m 8719605220097
50072LB 0101000M Schwarz Rolle 1.000 m
50072LB-D500 Chrom Rolle 500 m 8719605220103
50072LB 060500M Grau Rolle 500 m
50072LB 0601000M Grau Rolle 1.000 m
