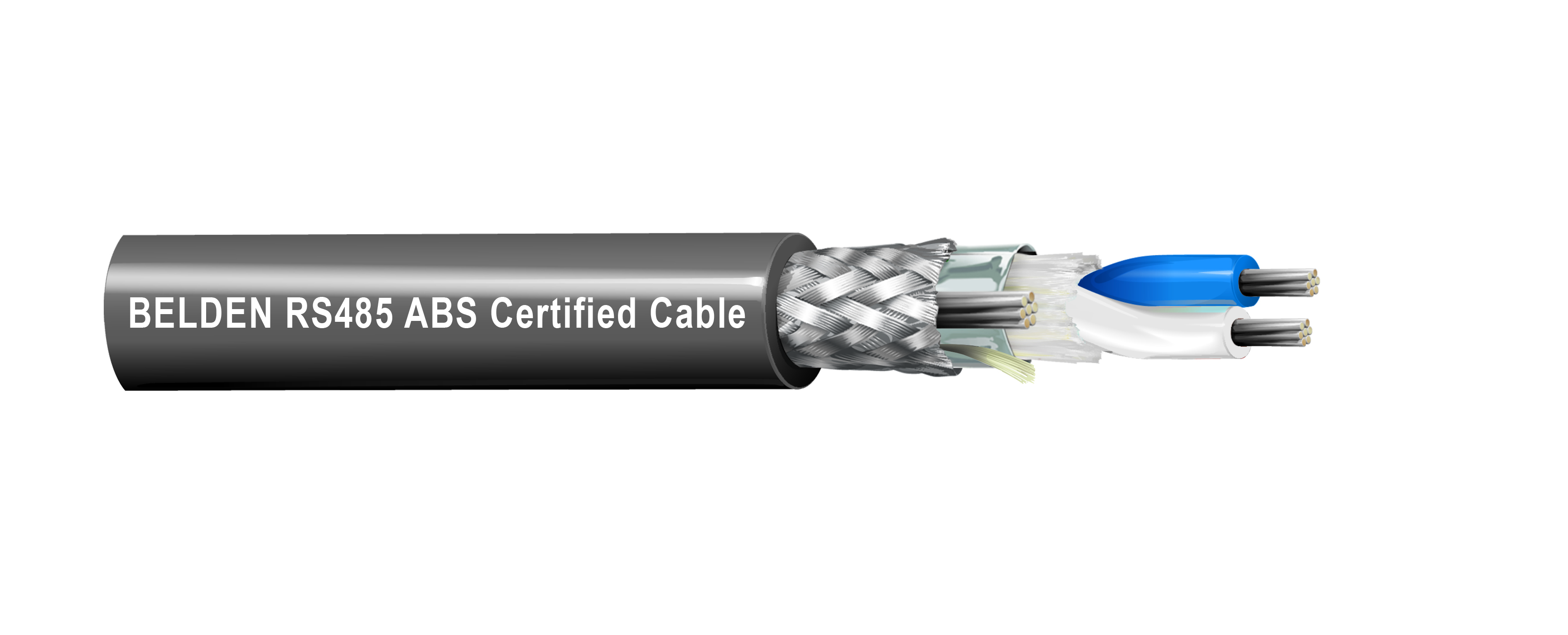

RS-485, 1PR x 22AWG Verseiltes verzinntes Kupfer, geschäumte Elektronenstrahl-vernetzte Polyethylen-Isolierung, komplette Folienabschirmung plus verzinntes Kupfergeflecht, raucharme, halogenfreie Ummantelung, ABS-zugelassen

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Entwickelt für Anwendungen, die für die Kommunikationsprotokolle RS 232/422/485, CANBUS und MODBUS verwendet werden. Zu den Kabelanwendungen gehören bewegungsorientierte Maschinen, Maschinensteuerungsnetzwerke, Temperaturregler, Bedienfelder, Maschinenschneidwerkzeuge, Zusatzgeräte, SCADA-Kommunikation usw. Diese Kabel werden in Notevakuierungs-/Abschaltsystemen in der Gebäudeautomation, Offshore-, Öl- & Gas- und Eisenbahnanwendungen verwendet und sind flammhemmend gemäß IEC 60332-3-22 Kategorie A

Mögliche Anwendungen

Entwickelt für Anwendungen, die für die Kommunikationsprotokolle RS 232/422/485, CANBUS und MODBUS verwendet werden. Zu den Kabelanwendungen gehören bewegungsorientierte Maschinen, Maschinensteuerungsnetzwerke, Temperaturregler, Bedienfelder, Maschinenschneidwerkzeuge, Zusatzgeräte, SCADA-Kommunikation usw. Diese Kabel werden in Notevakuierungs-/Abschaltsystemen in der Gebäudeautomation, Offshore-, Öl- & Gas- und Eisenbahnanwendungen verwendet und sind flammhemmend gemäß IEC 60332-3-22 Kategorie A

Konstruktionsmerkmale

Leiter

Size	Stranding	Material
22 AWG	Stranded	TC - Tinned Copper

Isolierung

Material	Color Code
EB-XLFMPE	White & Blue

Äußere Abschirmung

Shield Type	Material	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)
Braid	Tinned Copper (TC)	24 AWG (7x32) TC

Äußere Ummantelung

Material
LSZH - Low Smoke Zero Halogen (Flame Retardant)

Gesamtdurchmesser des Kabels (Nennwert)	7,0 mm (0,28 Zoll)

Elektrische Kenndaten

Elektrik

Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Shield	Nom. Characteristic Impedence	Nom. Delay	Nom. Inductance	Min. Insulation Resistance	Max. Current
59.4 Ohm/km (18.1 Ohm/1000ft)	46 pF/m (14 pF/ft)	82 pF/m (25 pF/ft)	120 Ohm	5.2 ns/m	1 µH/m (0.30 µH/ft)	1,000	2.1 Amps per conductor at 25°C

Hochfrequenztabelle (nominal/typisch) Hinweise	Nom. Verhältnis von Induktivität zu Widerstand (L/R): 25 µH/Ω

Speisung

Voltage Rating	Breakdown Voltage
300 V	1.5 kVac / 2s

Mechanische Kenndaten

Temperatur

Operating
-40°C To +90°C

Gewicht Kabelgebinde	60,0 kg/km (40,3 lbs/1000 Fuß)

Standards und Compliance

Umweltverträglichkeit	Sonnenlichtbeständigkeit, UV-Beständigkeit, Ölbeständigkeit
Entflammbarkeit/Brandverhalten	IEC 60332-1-2, IEC 60332-3-22
Marine-Compliance	ABS Typ Genehmigungszertifikat 20-2029059-PDA
ISO/IEC-Compliance	IEC 60092-376, IEC 61034-2 – Rauchdichte minimale Durchlässigkeit = 70 % gemäß IEC 61034-2
Europäische Halogenfreie Standards	IEC 60754-1 – Halogenmenge = max. 0,5 %, IEC 60754-2 – Menge an saurem Halogengas – max. Leitfähigkeit = 10 µS/mm, IEC 60754-2 – Menge an saurem Halogengas – min. pH-Wert = 4,3
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Weitere Standard-Compliance(s)	Toxizitätsindex < 5 gemäß EN 50305 / NF F63-305 (ITC)

Produkthinweise

Anmerkungen	Rauchdichte ASTM D2843 Max. 40 %

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.65 Revisionsdatum: 09-15-2025

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.65 Revisionsdatum: 09-15-2025

Report An Error

Artikelnummer

Artikelnr.	Farbe	Wicklung	Länge	EAN
50091L-J100	Schwarz	Rolle	100 m	8719605220141
50091L 010500M	Schwarz	Rolle	500 m
50091L 0101000M	Schwarz	Rolle	1,000 m
50091L 060500M	Chrom	Rolle	500 m
50091L 0601000M	Chrom	Rolle	1,000 m
