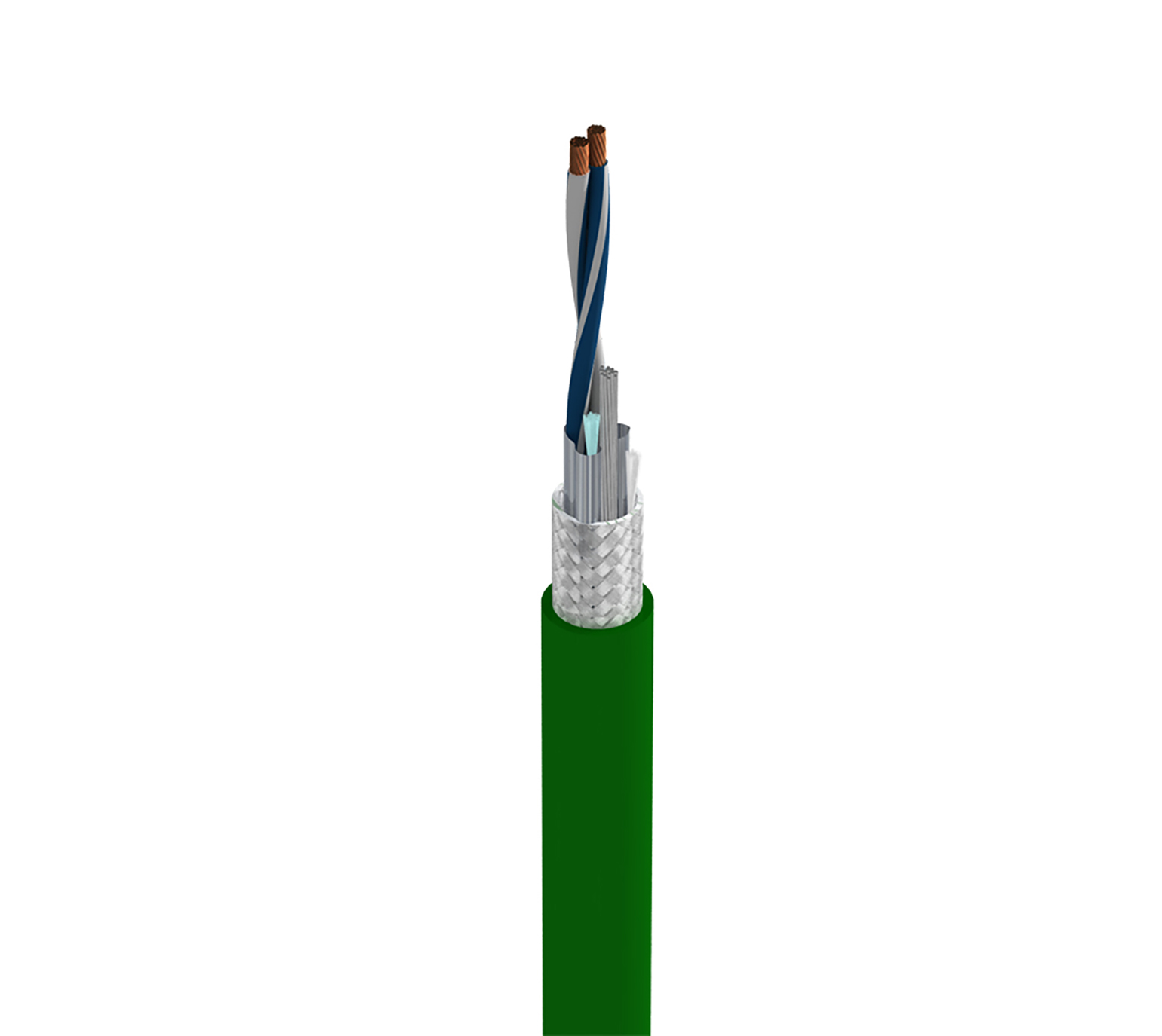

Produktnummer: 7200A

MachFlex™, 1 Pr #24 Str BC, PO Ins, OS+TC Brd, PVC Jkt, CM

MachFlex™ für hohe Flexibilität, 1 Paar 24AWG (41x40) blankes Kupfer, PO-Isolierung, Gesamtabschirmung aus Beldfoil®+verzinntem Kupfergeflecht (85 %), PVC-Außenmantel, CM

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
7200A
  • 7200A
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Flex-Daten, RS232, RS485

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 2 24 AWG 41x40 BC - Bare Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PE - Polyethylene (Foam) 0.019 in (0.48 mm) 0.0705 in (1.79 mm) Blue, White

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (41x40) TC
Braid Tinned Copper (TC) 89%

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.045 in (1.1 mm) 0.261 in

Gesamtdurchmesser des Kabels (Nennwert)

0,261 Zoll

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Velocity of Prop. Max. Current
27.2 Ohm/1000ft 15 pF/ft (49 pF/m) 72% 2.2 Amps per Conductor at 30ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

2,62 Ohm/1000 Fuß (8,60 Ohm/km)

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
60°C -20°C To +60°C

Biegeradius

Stationary Min. Installation Min.
2.61 in (66.3 mm) 2.61 in

Maximale Zugspannung

41 lbs (19 kg)

Gewicht Kabelgebinde

34 Pfund/1000 Fuß

Umweltverträglichkeit

Ölbeständigkeit

Entflammbarkeit/Brandverhalten

UL1685

NEC/UL-Compliance

Artikel 800, CM

CEC/C(UL)-Compliance

CM

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Weitere Standard-Compliance(s)

RS Typ: 232/485

Anmerkungen

1 Millionen Biegezyklen auf Grundlage ordnungsgemäßer Installationstechnik in einer C-Schienen-Kabelführung.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.332 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.332 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
7200A X4P500 X4P Grün Rolle 500 ft 612825182689 C
7200A X4P1000 X4P Grün Rolle 1.000 ft 612825182672 C
