Produktnummer: 7203A

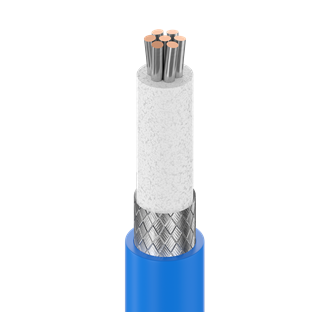

MachFlex™, 4 Pr #24 Str BC, PE Ins, OS+TC Brd, PVC Jkt, CM

MachFlex™ für hohe Flexibilität, 4 Paar 24AWG (41x40) blankes Kupfer, PE-Isolierung, Gesamtabschirmung aus Beldfoil®+verzinntem Kupfergeflecht (85 %), PVC-Außenmantel, CM

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
7203A
  • 7203A
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Flex-Daten, RS-232, RS-485

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 4 24 AWG 41x40 BC - Bare Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene (Foam) 0.012 in (0.30 mm) 0.0555 in (1.41 mm) White/BLue & Blue/White, White/Orange & Orange/White, White/Green & Green/White, White/Brown & Brown/White

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (41x40) TC
Braid Tinned Copper (TC) 90%

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.045 in (1.1 mm) 0.362 in (9.19 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,362 Zoll (9,19 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Velocity of Prop. Max. Current
Pair(s) 24 Ohm/1000ft 15 pF/ft (49 pF/m) 72% 3.8 Amps per conductor @ 25°C

Speisung

UL Voltage Rating
300 V (CM)

Temperatur

UL Temperature Operating
60°C -20°C to +60°C

Biegeradius

Stationary Min. Installation Min. Flexing Min.
3.6 in (91 mm) 3.6 in (91 mm) 4.6 in

Maximale Zugspannung

99 lbs (45 kg)

Gewicht Kabelgebinde

72 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich (weder Riser noch Plenum), Innenbereich, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

UL 1685 FT4

NEC/UL-Compliance

Artikel 800, CM

CEC/C(UL)-Compliance

CM

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

1 Millionen Biegezyklen auf Grundlage ordnungsgemäßer Installationstechnik in einer C-Schienen-Kabelführung.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.528 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.528 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
7203A X4P500 X4P Grün Rolle 500 ft 612825182740 C
7203A X4P1000 X4P Grün Rolle 1.000 ft 612825182733 C
