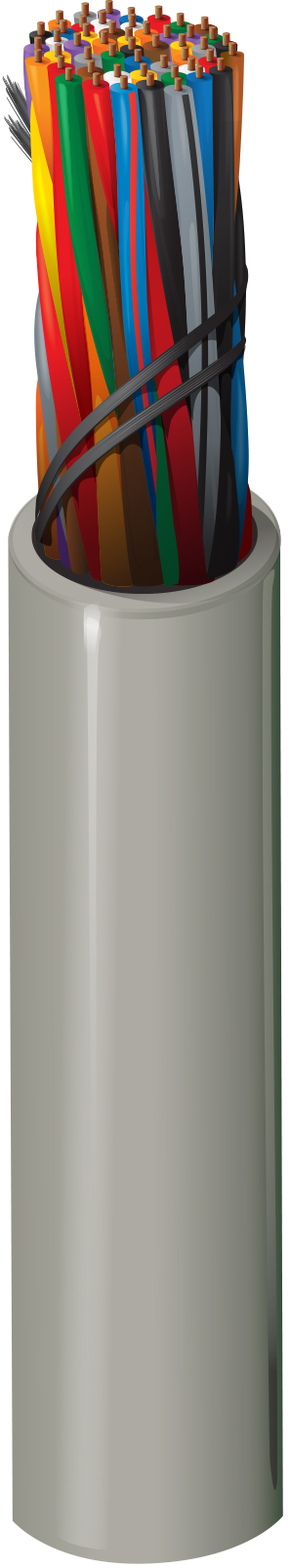

Produktnummer: 1232A1

CAT3 Horizontal, 25pr, UTP, PVC-Jacke, CMR

CAT3 (16 MHz), 25-Paar, U/UTP-ungeschirmt, Riser-CMR, Premise Backbone-Kabel, 24 AWG massive blanke Kupferleiter, halbstarre PVC-Isolierung, PVC-Mantel

  • Verfügbarkeit:
    Global
  • Status:
    Unterbrochen
1232A1
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

802.3 10BaseT, 100BaseT4

Lebenszyklus

Abgekündigt - das Produkt wird nicht mehr hergestellt

Leiter

Size Stranding Material No. of Pairs
24 Solid BC - Bare Copper 25

Isolierung

Material Color Code
PO - Polyolefin White/Blue Stripe & Blue/White Stripe, White/Orange Stripe & Orange/White Stripe, White/Green Stripe & Green/White Stripe, White/Brown Stripe & Brown/White Stripe, White/Gray Stripe & Gray/White Stripe, Red/Blue Stripe & Blue/Red Stripe, Red/Orange Stripe & Orange/Red Stripe, Red/Green Stripe & Green/Red Stripe, Red/Brown Stripe & Brown/Red Stripe, Red/Gray Stripe & Gray/Red Stripe, Black/Blue Stripe & Blue/Black Stripe, Black/Orange Stripe & Orange/Black Stripe, Black/Green Stripe & Green/Black Stripe, Black/Brown Stripe & Brown/Black Stripe, Black/Gray Stripe & Gray/Black Stripe, Yellow/Blue Stripe & Blue/Yellow Stripe, Yellow/Orange Stripe & Orange/Yellow Stripe, Yellow/Green Stripe & Green/Yellow Stripe, Yellow/Brown Stripe & Brown/Yellow Stripe, Yellow/Gray Stripe & Gray/Yellow Stripe, Purple/Blue Stripe & Blue/Purple Stripe, Purple/Orange Stripe & Orange/Purple Stripe, Purple/Green Stripe & Green/Purple Stripe, Purple/Brown Stripe & Brown/Purple Stripe, Purple/Gray Stripe & Gray/Purple Stripe

Äußere Ummantelung

Material Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.399 in (10.1 mm) No

Elektrik

Max. Conductor DCR Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft) 330 pF/100m

Verzögerung

Frequency Max. Delay Nom. Velocity of Prop.
16 MHz 543 ns/100m 70%

Hochfrequenz

Frequency [MHz] Max. Insertion Loss (Attenuation) [dB/100m] Min. PSNEXT [dB] Min. SRL (Structural Return Loss) [dB] Max./Min. Fitted Impedance
1 2.6 41.0 12.0 100 ± 15 Ohm
4 5.6 32.0 12.0 100 ± 15 Ohm
8 8.5 27.0 12.0 100 ± 15 Ohm
10 9.7 26.0 12.0 100 ± 15 Ohm
16 13.1 23.0 10.0 100 ± 15 Ohm

Speisung

UL Voltage Rating
300 V RMS

Temperatur

UL Temperature Operating Installation Storage
60°C -20°C To +60°C 0°C To +50°C -20°C To +60°C

Biegeradius

Stationary Min. Installation Min.
2.25 in (57.2 mm) 2.75 in (69.9 mm)

Maximale Zugspannung

150 lbs (68 kg)

Gewicht Kabelgebinde

90 lbs/1000ft (130 kg/km)

Umweltverträglichkeit

Riser, Innenbereich

Nachhaltigkeit

Produktlinse™, Umweltproduktdeklaration (EPD) verfügbar

Entflammbarkeit/Brandverhalten

UL 1666 Riser

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

CMR

CEC/C(UL)-Compliance

CMR

IEEE-Compliance

802.3 10BaseT, 100BaseT4

Datenkategorie

Kategorie 3

TIA/EIA-Compliance

ANSI/TIA-568-C.2 Kategorie 3

Leistungsprüfung durch Dritte

Kategorie 3

Einhaltung der europäischen Richtlinien

EU-CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Änderung), EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2017-07-10

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Druck enthält absteigende Materialmarkierungen.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.501 Revisionsdatum: 05-08-2026

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.501 Revisionsdatum: 05-08-2026

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
1232A1 0081000 Grau Rolle 1.000 ft 612825109648 C
