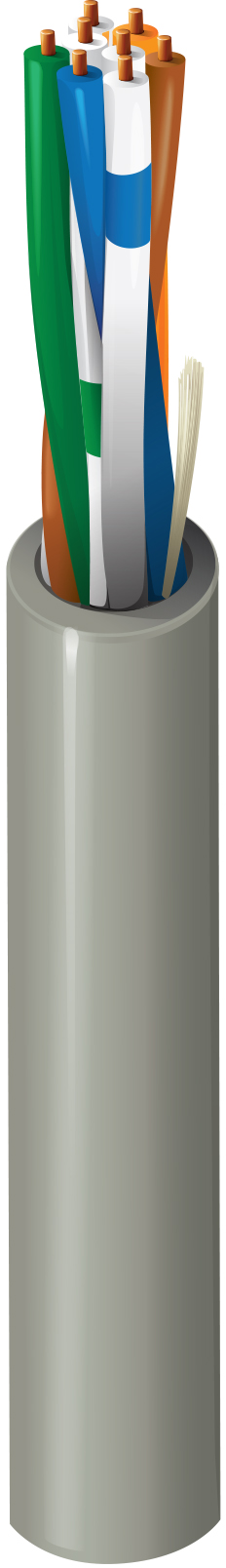

Produktnummer: 1245A2

CAT3 Horizontal, 4pr, UTP, LS-PVC Jkt, CMP

CAT3, 4-Paar, U/UTP-ungeschirmt, Plenum-CMP, Premise Horizontal-Kabel, 24 AWG massive blanke Kupferleiter, LS-PVC-Isolierung, LS-PVC-Mantel

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
1245A2
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

802.3 10BaseT, 100BaseT4

Leiter

Size Stranding Material No. of Pairs
24 Solid BC - Bare Copper 4

Isolierung

Material Color Code
PVC - Polyvinyl Chloride White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

Äußere Ummantelung

Material Material Trade Name Nom. Diameter Ripcord
PVC - Polyvinyl Chloride Flamarrest® 0.157 in No

Elektrik

Max. Conductor DCR Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft) 330 pF/100m

Verzögerung

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop.
100 MHz 537.6 ns/100m 45 ns/100m 61%

Hochfrequenz

Frequency [MHz] Max. Insertion Loss (Attenuation) [dB/100m] Min. NEXT [dB] Min. SRL (Structural Return Loss) [dB] Max./Min. Fitted Impedance
1 2.6 41.0 12.0 100 ± 15 Ohm
4 5.6 32.0 12.0 100 ± 15 Ohm
8 8.5 27.0 12.0 100 ± 15 Ohm
10 9.7 26.0 12.0 100 ± 15 Ohm
16 13.1 23.0 10.0 100 ± 15 Ohm

Speisung

UL Voltage Rating
300 V RMS

Temperatur

UL Temperature Operating Installation Storage
60°C -20°C To +60°C 0°C To +50°C -20°C To +60°C

Biegeradius

Stationary Min. Installation Min.
2.25 in (57.2 mm) 4.75 in (121 mm)

Maximale Zugspannung

25 lbs (11 kg)

Gewicht Kabelgebinde

18 lbs/1000ft (27 kg/km)

Umweltverträglichkeit

Plenum, Innenbereich

Entflammbarkeit/Brandverhalten

NFPA 262 Plenum (UL 910)

NEC/UL-Compliance

CMP

CEC/C(UL)-Compliance

CMP

Datenkategorie

Kategorie 3

TIA/EIA-Compliance

ANSI/TIA-568-C.2 Kategorie 3

Leistungsprüfung durch Dritte

Kategorie 3

Einhaltung der europäischen Richtlinien

EU-CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Änderung), EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2017-07-10

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

1229A1

Anmerkungen

Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Druck enthält absteigende Materialmarkierungen.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.440 Revisionsdatum: 02-20-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.440 Revisionsdatum: 02-20-2026


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC
1245A2 009U1000 Weiß UnReel 1.000 ft 612825109761
