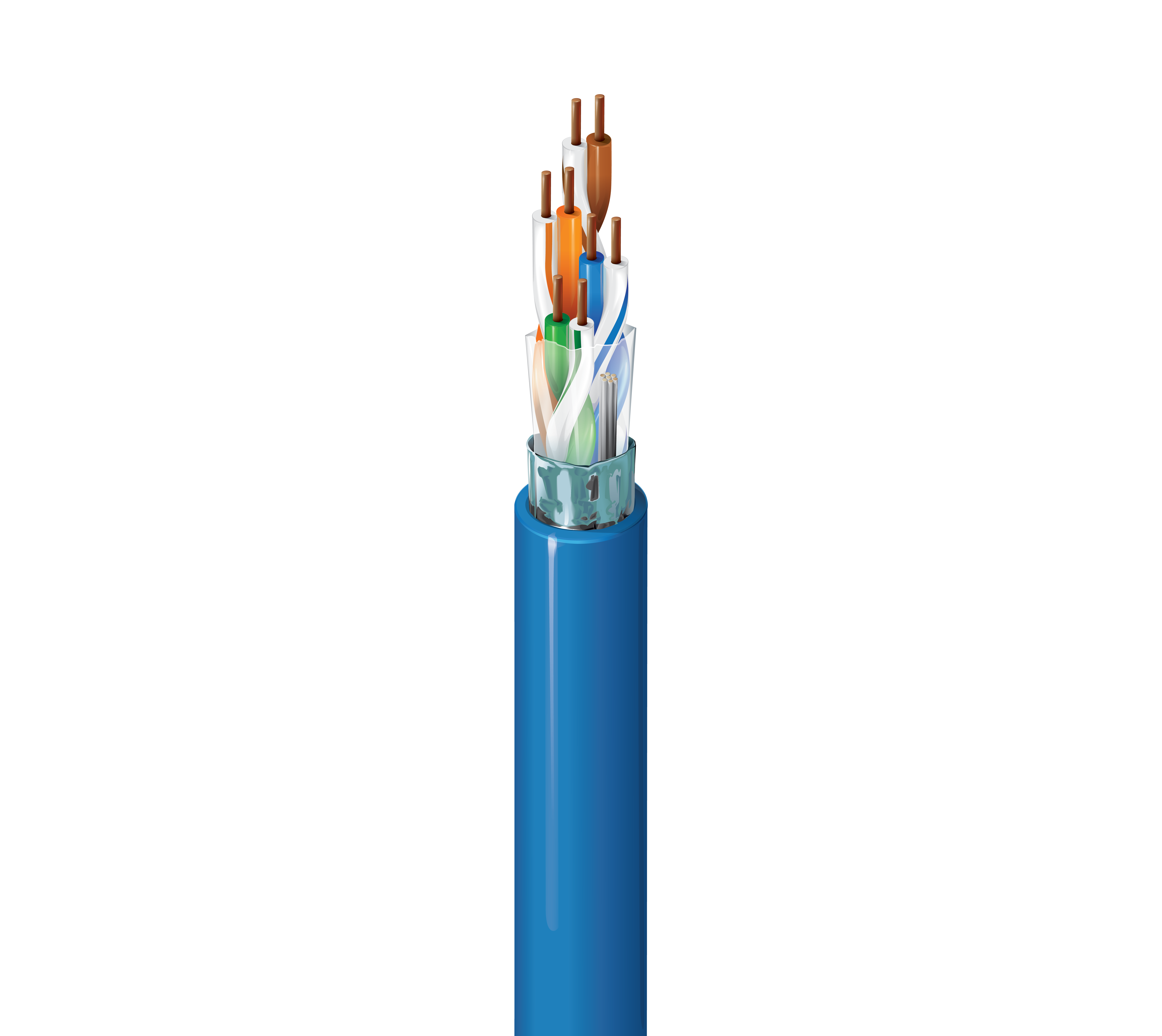

Produktnummer: 1533R

Kabel der Kategorie 5e, 4 Paare, F/UTP, CMR

Horizontales Kabel der Kategorie 5e (100 MHz), 4 Paare, 24 AWG massive blanke Kupferleiter, F/UTP – Folienschirmung, Riser-CMR, PVC-Mantel

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
1533R
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Horizontalkabel vor Ort, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, PoE++, PoE+, PoE, laute Umgebungen

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Leiter

Size Stranding Material No. of Pairs
24 AWG Solid BC - Bare Copper 4

Isolierung

Material Color Code
PO - Polyolefin White/Blue Stripe & Blue, White/Green Stripe & Green, White/Orange Stripe & Orange, White/Brown Stripe & Brown

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Polyester + Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Äußere Ummantelung

Material Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.260 in (6.60 mm) No

Gesamtdurchmesser des Kabels (Nennwert)

0,260 Zoll (6,60 mm)

Elektrik

Max. Conductor DCR Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft) 330 pF/100m

Verzögerung

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop.
100 MHz 537.6 ns/100m 45 ns/100m 70%

Hochfrequenz

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm]
1 2.0 dB/100m 65.3 62.3 63.3 60.3 63.8 60.8 20.0 100 ± 15 100 ± 15
4 4.1 dB/100m 56.3 53.3 52.2 49.2 51.8 48.8 23.0 100 ± 15 100 ± 15
8 5.8 dB/100m 51.8 48.8 46.0 43.0 45.7 42.7 24.5 100 ± 15 100 ± 15
10 6.5 dB/100m 50.3 47.3 43.8 40.8 43.8 40.8 25.0 100 ± 15 100 ± 15
16 8.2 dB/100m 47.2 44.2 39.0 36.0 39.7 36.7 25.0 100 ± 15 100 ± 15
20 9.3 dB/100m 45.8 42.8 36.5 33.5 37.8 34.8 25.0 100 ± 15 100 ± 15
25 10.4 dB/100m 44.3 41.3 33.9 30.9 35.8 32.8 24.3 100 ± 15 100 ± 15
31.25 11.7 dB/100m 42.9 39.9 31.2 28.2 33.9 30.9 23.6 100 ± 15 100 ± 15
62.5 17.0 dB/100m 38.4 35.4 21.4 18.4 27.9 24.9 21.5 100 ± 15 100 ± 15
100 22.0 dB/100m 35.3 32.3 13.3 10.3 23.8 20.8 20.1 100 ± 15 100 ± 15
155 28.1 dB/100m 32.4 29.4 4.4 1.4 20.0 17.0 18.8
200 32.4 dB/100m 30.8 27.8 17.8 14.8 18.0

Speisung

UL Voltage Rating
300 V (CMR)

Temperatur

UL Temperature Operating Installation Storage
75°C -20°C To +75°C 0°C To +50°C -20°C To +75°C

Biegeradius

Stationary Min. Installation Min.
1.0 in (25 mm) 2.25 in (57.2 mm)

Maximale Zugspannung

25 lbs (11 kg)

Gewicht Kabelgebinde

30 Pfund/1000 Fuß

Umweltverträglichkeit

Riser, Innenbereich

Nachhaltigkeit

Produktlinse™, Umweltproduktdeklaration (EPD) verfügbar

Entflammbarkeit/Brandverhalten

UL 1666 Riser, FT4, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca; CPR UKCA Klasse: Eca

NEC/UL-Compliance

Artikel 800, CMR

CEC/C(UL)-Compliance

CMR

ICEA-Compliance

S-90-661

IEEE-Compliance

IEEE 802.3bt Typ 1, Typ 2, Typ 3

NEMA-Compliance

NEMA WC-63.1

Datenkategorie

Kategorie 5e

TIA/EIA-Compliance

ANSI/TIA-568.2-D Kategorie 5e

Leistungsprüfung durch Dritte

Kategorie 5e

ISO/IEC-Compliance

ISO/IEC 11801-1, IEC 61156-5

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Plenum-Nummer

1533P

Anmerkungen

Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Werte über 100 MHz sind nur als technische Information gedacht. Die Abschirmung ist aus Gründen der elektrischen Stabilität mit der Innenwand der Ummantelung verbunden. Druck umfasst absteigende Länge/Metermarkierung von der maximalen Aufmachung bis 0.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.562 Revisionsdatum: 02-20-2026

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.562 Revisionsdatum: 02-20-2026

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
1533R 0101000 Schwarz Rolle 1.000 ft 612825117582 C
1533R 010A1000 Schwarz Reel-in-Box 1.000 ft 612825117575
1533R 0061000 Blau Rolle 1.000 ft 612825117568 C
1533R 006A1000 Blau Reel-in-Box 1.000 ft 612825117551
1533R F2V1000 Grau Rolle 1.000 ft 612825117452 C
1533R F2VA1000 Grau Reel-in-Box 1.000 ft 612825117445
1533R F2V1640 Grau Rolle 1.640 ft 612825117469 C
1533R 0051000 Grün Rolle 1.000 ft 612825117544 C
1533R 005A1000 Grün Reel-in-Box 1.000 ft 612825117537 C
1533R 0031000 Orange Rolle 1.000 ft 612825117506 C
1533R 003A1000 Orange Reel-in-Box 1.000 ft 612825117490 C
1533R 0021000 Rot Rolle 1.000 ft 612825117483 C
1533R 002A1000 Rot Reel-in-Box 1.000 ft 612825117476 C
1533R 0041000 Gelb Rolle 1.000 ft 612825117520 C
1533R 004A1000 Gelb Reel-in-Box 1.000 ft 612825117513 C
