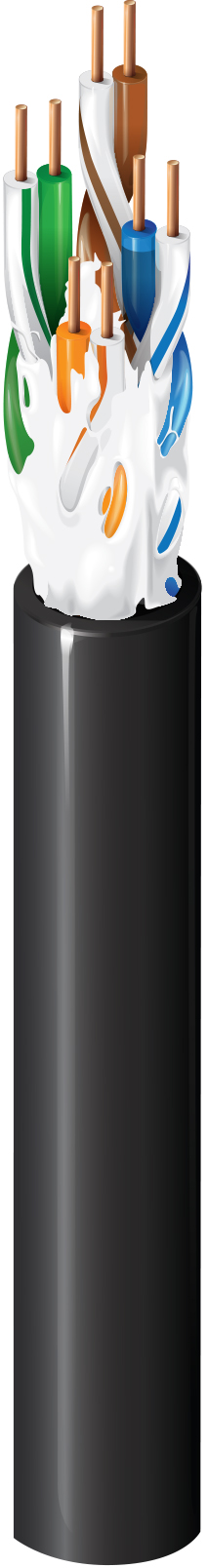

Kategorie 5e Innenbereich/Außenbereich OSP/CM-LS LSZH-Kabel (raucharm und halogenfrei)
| Mögliche Anwendungen | OSP-Außenbereich, CM-LS, raucharm, Innenbereich/Außenbereich, Gigabit Ethernet, 100BaseTX, 100BaseVG ANYLAN, 155ATM, 622ATM, NTSC/PAL-Komponenten- oder Composite-Video, AES/EBU, Digitalvideo, RS-422 |
|---|---|
|
Patent |
Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen über Patente finden Sie auf https://www.belden.com/patents. |
| AWG | Verseilung | Material | Anzahl der Paare |
|---|---|---|---|
| 24 | Massiv | BC – blankes Kupfer | 4 |
|
Anzahl der Leiter |
8 |
|---|---|
|
Gesamtanzahl der Paare |
4 |
| Material |
|---|
| PO – Polyolefin |
|
Bonded-Pair |
nicht zutreffend |
|---|
| Nummer | Farbe |
|---|---|
| 1 | Weiß-blaue Streifen und Blau |
| 2 | Weiß-orangefarbene Streifen und Orange |
| 3 | Weiß-grüne Streifen und Grün |
| 4 | Weiß-braune Streifen und Braun |
|
Wasserpenetration |
GR 421-KERN para. 4.3.5.1, ANSI/ICEA S-107-704 para. 8.2.1, ANSI/ICEA S-99-689 |
|---|
| Material | Material-Handelsbezeichnung | Nenndurchmesser | Ripcord |
|---|---|---|---|
| LSZH – Raucharm und halogenfrei (flammhemmend) | Haloarrest® | 0,251 Zoll | Nein |
| Max. Leiter DCR | Max. DCR unsymmetrisch |
|---|---|
| 93,8 Ohm/km | 5,0 % |
| Max. kapazitive Unsymmetrie | Gegenseitige Nennkapazität |
|---|---|
| 330 pF/100 m | 15 pF/ft |
| Frequenz [MHz] | Max. Verzögerung | Max. Verzögerungsversatz | Nominale Ausbreitungsgeschwindigkeit (VP) [%] |
|---|---|---|---|
| 100 MHz | 537,6 ns/100 m | 45 ns/100 m | 68 % |
| Frequenz [MHz] | Max. Einfügungsverlust (Dämpfung) | Min. NEXT [dB] | Min. PSNEXT [dB] | Min. ACR [dB] | Min. PSACR [dB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Rückflussdämpfung) [dB] | Max./Min. Eingangsimpedanz (unbestückt) | Max./Min. angepasste Impedanz |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 MHz | 2,0 dB/100 m | 65,3 dB | 62,3 dB | 63,3 dB | 60,3 dB | 63,8 dB | 60,8 dB | 20,0 dB | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 4 MHz | 4,1 dB/100 m | 56,3 dB | 53,3 dB | 52,2 dB | 49,2 dB | 51,8 dB | 48,8 dB | 23,0 dB | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 8 MHz | 5,8 dB/100 m | 51,8 dB | 48,8 dB | 46,0 dB | 43,0 dB | 45,7 dB | 42,7 dB | 24,5 dB | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 10 MHz | 6,5 dB/100 m | 50,3 dB | 47,3 dB | 43,8 dB | 40,8 dB | 43,8 dB | 40,8 dB | 25,0 dB | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 16 MHz | 8,2 dB/100 m | 47,2 dB | 44,2 dB | 39,0 dB | 36,0 dB | 39,7 dB | 36,7 dB | 25,0 dB | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 20 MHz | 9,3 dB/100 m | 45,8 dB | 42,8 dB | 36,5 dB | 33,5 dB | 37,8 dB | 34,8 dB | 25,0 dB | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 25 MHz | 10,4 dB/100 m | 44,3 dB | 41,3 dB | 33,9 dB | 30,9 dB | 35,8 dB | 32,8 dB | 24,3 dB | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 31,25 MHz | 11,7 dB/100 m | 42,9 dB | 39,9 dB | 31,2 dB | 28,2 dB | 33,9 dB | 30,9 dB | 23,6 dB | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 62,5 MHz | 17,0 dB/100 m | 38,4 dB | 35,4 dB | 21,4 dB | 18,4 dB | 27,9 dB | 24,9 dB | 21,5 dB | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 100 MHz | 22,0 dB/100 m | 35,3 dB | 32,3 dB | 13,3 dB | 10,3 dB | 23,8 dB | 20,8 dB | 20,1 dB | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 155 MHz | 28,1 dB/100 m | 32,4 dB | 29,4 dB | 4,4 dB | 1,4 dB | 20,0 dB | 17,0 dB | 18,8 dB | ||
| 200 MHz | 32,4 dB/100 m | 30,8 dB | 27,8 dB | 17,8 dB | 14,8 dB | 18,0 dB |
| UL-Nennspannung |
|---|
| 300 V RMS |
|
Temperaturbereich für die Installation |
-20 °C bis +75 °C |
|---|---|
|
Nenntemperatur gemäß UL |
75 °C |
|
Lagertemperaturbereich |
-40 °C bis +75 °C |
|
Betriebstemperaturbereich |
-40 °C bis +75 °C |
|
Kaltbiegetest |
-Konformität bei 20 °C gemäß UL 1581 |
|---|---|
|
Gewicht Kabelgebinde |
35 lbs/1000 Fuß |
|
Maximale Zugspannung |
25 lbs. |
|
Min. Biegeradius bei Installation |
2,5 Zoll |
|
Mindestbiegeradius/Minor Axis |
1,0 Zoll |
|
NEC/(UL)-Compliance |
CM-LS |
|---|---|
|
CEC/C(UL)-Compliance |
CM-LS |
|
ISO/IEC-Compliance |
11801 ed 2.2 (2011) Klasse D |
|
Datenkategorie |
Kategorie 5e |
|
Einhaltung der ANSI Standards |
S-90-661-2012 Kategorie 5e, ANSI/NEMA WC-63.1 Kategorie 5e |
|
TIA/EIA-Compliance |
ANSI/TIA-568-C.2 Kategorie 5e |
|
IEEE-Compliance |
IEEE 802.3bt Typ 1, Typ 2, Typ 3 |
|
Umgebung |
Innenbereich/Außenbereich |
|---|---|
|
EU-Richtlinie 2000/53/EC (ELV) |
Ja |
|
EU-Richtlinie 2003/96/EC (BFR) |
Ja |
|
EU-Richtlinie 2011/65/EU (RoHS 2) |
Ja |
|
EU-Richtlinie 2012/19/EU (WEEE) |
Ja |
|
EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung) |
Ja |
|
Einhaltung der EU-Richtlinien |
Ja |
|
EU CE-Zeichen |
Ja |
|
EU REACH SVHC Compliance (JJJJ-MM-TT) |
2017-07-10 |
|
Eignung – Freileitungen |
Ja – Bei Unterstützung durch Längstragseil |
|---|---|
|
Eignung – Erdverlegung |
Ja, nur entwickelt für Erdverlegung |
|
Eignung – Explosionsgefährdete Umgebungen |
Nein |
|
Eignung – innen |
Ja |
|
Eignung – Halogenfrei |
Ja |
|
Eignung – Ölbeständigkeit |
Nein |
|
Eignung – Außenbereich |
Ja |
|
Eignung – Beständigkeit gegen Sonneneinstrahlung |
Ja |
|
Entflammbarkeit gemäß UL |
UL 1685 (UL begrenzte Rauchentwicklung) |
|---|---|
|
UL-Nennspannung |
300 V RMS |
|
Plenum (J/N) |
Nein |
|---|
|
Anmerkungen |
Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Werte über 100 MHz sind nur für technische Informationen gedacht. Der Druck enthält absteigende Markierungen in Fuß-/Meter von der max. Aufmachung bis 0. Geeignet für den Einsatz in Gebäuden an nassen Standorten. Nicht zur direkten Verlegung im Erdreich geeignet. Komplett feuchtigkeitsdicht und sonnenlichtbeständig (nur schwarze Ummantelung) |
|---|
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.321 Revisionsdatum: 12.12.2023 |
|---|
| Artikelnr. | Farbe | UPC |
|---|---|---|
| 2137A 0101000 | Schwarz | 612825321255 |
