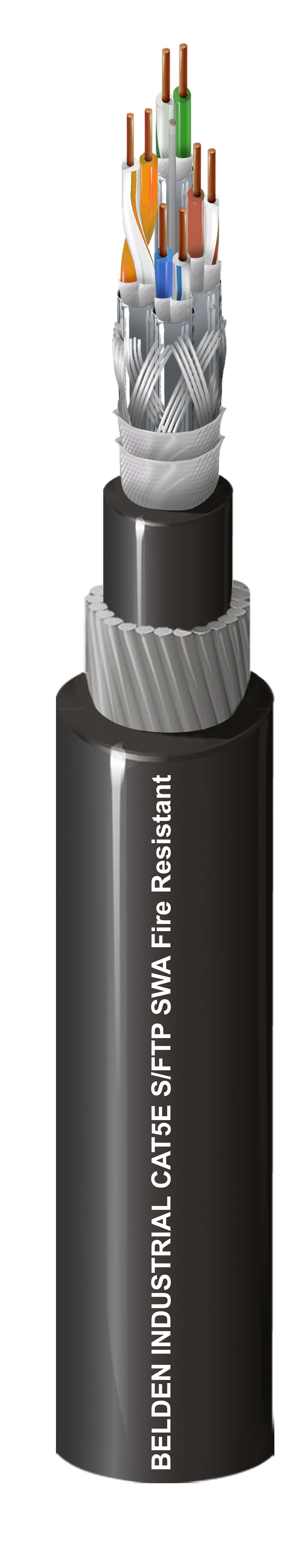

23 AWG massive, blanke, verdrillte Kupferleiter, Glimmerglasband-Brandschutzbarriere auf jedem Leiter, Polyethylen-Isolierung, S/FTP, SWA-Brandschutz, verzinnter Kupfergeflechtschirm mit zentralem Ableitdraht, Glimmerglasband und wasserabweisendes Band, LSZH-Innenmantel, Armierung, LSZH-Mantel, Wasserschutz

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Industrielle Ethernet-Cat-5e-Verbindung mit Feuerbeständigkeit

Konstruktionsmerkmale

Leiter

Element	Size	Stranding	Material	No. of Pairs
Conductor(s)	23 AWG	Solid	BC - Bare Copper	4

Isolierung

Material	Nom. Insulation Diameter	Color Code	Notes
PE - Polyethylene	1.17 mm (0.0461 in)	Blue & White with Blue Strip, Orange & White with Orange Strip, Green & White with Green Strip, Brown & White with Brown Strip	Fire Protection Barrier: Mica glass Tape(MGT), Twist Direction = S, 25% AL-mylar tape(Overlapping)

Innenabschirmung

Shield Type	Material	Coverage	Drainwire Type	Notes
Braid	Tinned Copper (TC)	60%	26 AWG (Solid) TC	Fire Protection Barrier: Mica Glass Tape(MGT), Water blocking structure: Water block tape

Innere Ummantelung

Material	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	12.89 mm (0.5075 in)

Panzerung

Armor Type & Material
SWA - Steel Wire Armor

Äußere Ummantelung

Material	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	16.3 mm (0.642 in)

Elektrische Kenndaten

Elektrik

Max. Conductor DCR	Max. Capacitance Unbalance	Nom. Characteristic Impedance
73.2 Ohm/km (22.3 Ohm/1000ft)	330 pF/100m	100 Ohm

Verzögerung

Max. Delay Skew
45 ns/100m

Hochfrequenz

Frequency	Max. Insertion Loss (Attenuation)	Min. NEXT [dB]	Min. PSNEXT [dB]	Min. ACRF (ELFEXT) [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (Return Loss) [dB]
4 MHz	4.1 dB/70m	56.3	63.3	51.8	48.8	23.0
10 MHz	6.5 dB/70m	50.3	57.3	43.8	40.8	25.0
20 MHz	9.3 dB/70m	45.8	52.8	37.8	34.8	25.0
25 MHz	10.4 dB/70m	44.3	51.3	35.8	32.8	24.3
31.25 MHz	11.7 dB/70m	42.9	49.9	33.9	30.9	23.6
62.5 MHz	17.0 dB/70m	38.4	45.4	27.9	24.9	21.5
100 MHz	22.0 dB/70m	35.3	42.3	23.8	20.8	20.1

Speisung

UL Voltage Rating
60 V

Mechanische Kenndaten

Temperatur

Operating
-40°C To +80°C

Standards und Compliance

Umweltverträglichkeit	UV-beständig, Ölbeständigkeit
Entflammbarkeit/Brandverhalten	IEC 60332-1-2, IEC 60332-3-22, IEC 60331-23, EN 50200 PH120
Datenkategorie	Kategorie 5e
TIA/EIA-Compliance	ANSI/TIA 568.2-D
ISO/IEC-Compliance	IEC 61156-5
Europäische Halogenfreie Standards	IEC 60754-1 – Halogenmenge = 0,5 %, IEC 60754-2 – Menge an saurem Halogengas – Max. Leitfähigkeit = 10 µS/mm, IEC 60754-2 – Menge an saurem Halogengas – Min. pH-Wert = 4,3
Weitere Standard-Compliance(s)	BS6387 CWZ
