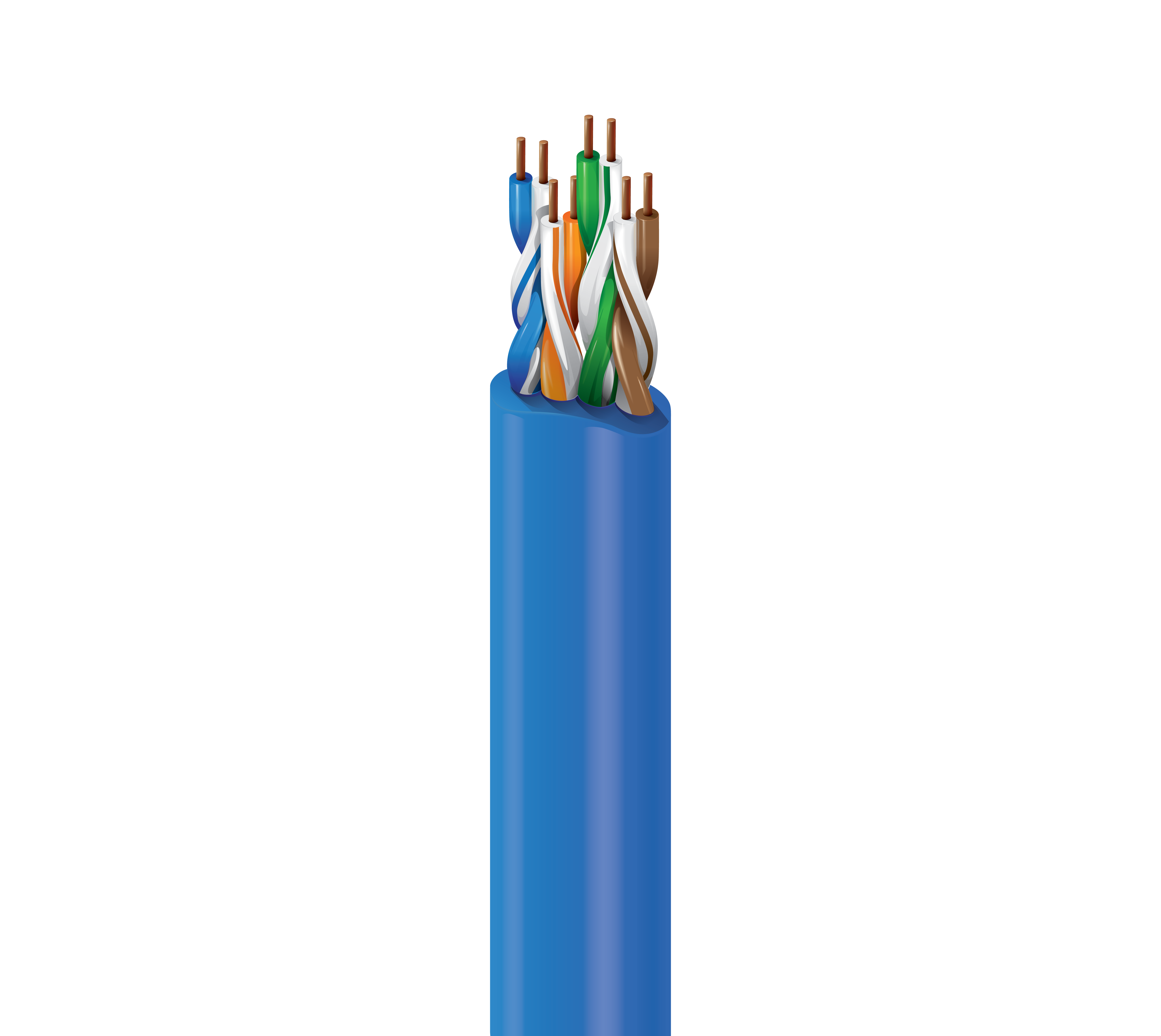

Produktnummer: 1874A

Kabel der Kategorie 6+, 4 gebündelte Paare, U/UTP, CMP

Horizontales Gebäudekabel der Kategorie 6+ (350 MHz), 4 verbundene Paare, 23 AWG massive blanke Kupferleiter, U/UTP, Plenum-CMP, Flamarrest® PVC-LS-Ummantelung

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
1874A
  • 1874A
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Horizontales Kabel vor Ort, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, PoE++, PoE+, PoE

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Leiter

Size Stranding Material No. of Pairs
23 AWG Solid BC - Bare Copper 4

Isolierung

Material Color Code
FEP - Fluorinated Ethylene Propylene White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

Bonded-Pair

Ja

Äußere Ummantelung

Material Material Trade Name Nom. Diameter Ripcord
PVC - Polyvinyl Chloride Flamarrest® 0.365 x 0.165 in Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,365 x 0,165 Zoll

Elektrik

Max. Conductor DCR Max. Capacitance Unbalance
75 Ohm/km (23 Ohm/1000ft) 49 pF/100m

Verzögerung

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop.
100 MHz 537.6 ns/100m 25 ns/100m 72%

Hochfrequenz

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm]
1 1.9 dB/100m 75.3 75.3 73.4 73.4 67.8 64.8 20.0 100 ± 12 100 ± 15
4 3.7 dB/100m 66.3 66.3 62.6 62.6 55.7 52.8 23.0 100 ± 12 100 ± 15
8 5.3 dB/100m 61.8 61.8 56.5 56.5 49.7 46.7 24.5 100 ± 12 100 ± 15
10 5.9 dB/100m 60.3 60.3 54.4 54.4 47.8 44.8 25.0 100 ± 12 100 ± 15
16 7.5 dB/100m 57.2 57.2 49.7 49.7 43.7 40.7 25.0 100 ± 12 100 ± 8
20 8.4 dB/100m 55.8 55.8 47.3 47.3 41.8 38.8 25.0 100 ± 12 100 ± 8
25 9.5 dB/100m 54.3 54.3 44.9 44.9 39.8 36.8 24.3 100 ± 15 100 ± 8
31.25 10.6 dB/100m 52.9 52.9 42.2 42.2 37.9 34.9 23.6 100 ± 15 100 ± 8
62.5 15.4 dB/100m 48.4 48.4 33.0 33.0 31.8 28.9 21.5 100 ± 15 100 ± 8
100 19.8 dB/100m 45.3 45.3 25.5 25.5 27.8 24.8 21.0 100 ± 15 100 ± 8
155 25.1 dB/100m 42.4 42.4 17.3 17.3 24.0 21.0 21.0 100 ± 15 100 ± 8
200 29.0 dB/100m 40.8 40.8 11.8 11.8 21.7 18.8 21.0 100 ± 15 100 ± 8
250 32.8 dB/100m 39.3 39.3 6.5 6.5 19.8 16.8 18.0 100 ± 20 100 ± 8
300 36.4 dB/100m 38.1 38.1 1.7 1.7 18.3 15.3 18.0 100 ± 20 100 ± 8
310 39.8 dB/100m 37.1 37.1 -2.6 -2.6 16.9 13.9 17.0 100 ± 22 100 ± 8
350 43.0 dB/100m 36.3 36.3 15.8 12.8 14.0 100 ± 32 100 ± 8
400 46.0 dB/100m 35.5 35.5 14.7 11.7 14.0 100 ± 32 100 ± 8
500 48.9 dB/100m 34.8 34.8 13.8 10.8 14.0 100 ± 32 100 ± 8
550 51.8 dB/100m 34.2 34.2 13.0 10.0 14.0 100 ± 32 100 ± 8

Speisung

UL Voltage Rating
300 V (CMP)

Temperatur

UL Temperature Operating Installation Storage
75°C -20°C To +75°C 0°C To +50°C -20°C To +75°C

Biegeradius

Stationary Min. Installation Min.
0.5 in (13 mm) 1.75 in (44.5 mm)

Maximale Zugspannung

40 lbs (18 kg)

Gewicht Kabelgebinde

35 Pfund/1000 Fuß

Umweltverträglichkeit

Plenum, Innenbereich

Nachhaltigkeit

Produktlinse™, Umweltproduktdeklaration (EPD) verfügbar

Entflammbarkeit/Brandverhalten

NFPA 262, UL 910 (Plenum), FT6, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca; CPR UKCA Klasse: Eca

NEC/UL-Compliance

Artikel 800, CMP

CEC/C(UL)-Compliance

CMP

ICEA-Compliance

S-116-732

IEEE-Compliance

IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4

NEMA-Compliance

ANSI/NEMA WC-66

Datenkategorie

Kategorie 6

TIA/EIA-Compliance

ANSI/TIA-568.2-D Kategorie 6

Leistungsprüfung durch Dritte

Kategorie 6

ISO/IEC-Compliance

ISO/IEC 11801-1, IEC 61156-5

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

1872A

Anmerkungen

Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Werte über 350 MHz sind nur als technische Information gedacht. Der Druck enthält absteigende Materialmarkierungen von der max. Aufmachung bis 0.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.577 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.577 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
1874A 0101000 Schwarz Rolle 1.000 ft 612825125631 C
1874A D151000 Blau Rolle 1.000 ft 612825125488 C
1874A D15A1000 Blau Reel-in-Box 1.000 ft 612825125471
1874A F6H1000 Grau Rolle 1.000 ft 612825125501 C
1874A F6HA1000 Grau Reel-in-Box 1.000 ft 612825125495
1874A 005A1000 Grün Reel-in-Box 1.000 ft 612825125570
1874A 8771000 Natur Rolle 1.000 ft 612825125655 C
1874A 877A1000 Natur Reel-in-Box 1.000 ft 612825125648
1874A 003A1000 Orange Reel-in-Box 1.000 ft 612825125532
1874A 0071000 Lila Rolle 1.000 ft 612825125600 C
1874A 007A1000 Lila Reel-in-Box 1.000 ft 612825125594
1874A 002A1000 Rot Reel-in-Box 1.000 ft 612825125518
1874A 0091000 Weiß Rolle 1.000 ft 612825125624 C
1874A 009A1000 Weiß Reel-in-Box 1.000 ft 612825125617
1874A 004A1000 Gelb Reel-in-Box 1.000 ft 612825125556
