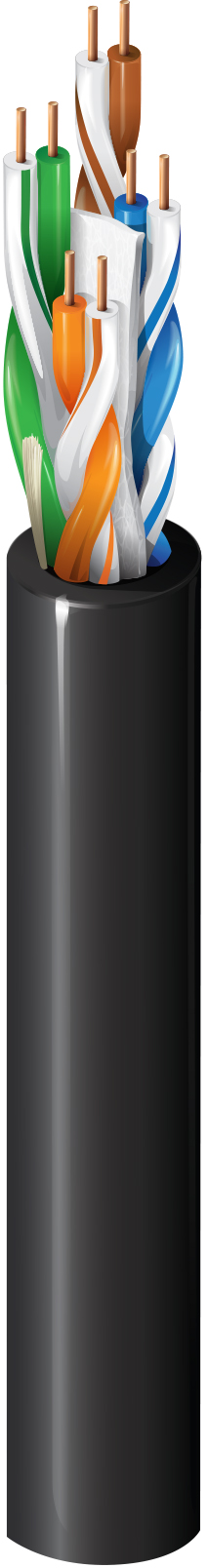

Kabel der Kategorie 6 für Innen-/Außenbereich, 4 Paar, U/UTP, CMR/CMX
| Mögliche Anwendungen | Innenbereich/Außenbereich, Horizontalkabel für den Innenbereich, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, PoE++, PoE+, PoE |
|---|---|
|
Patent |
Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents. |
| Größe | Verseilung | Material | Anzahl der Paare |
|---|---|---|---|
| 23 AWG | Massiv | BC – blankes Kupfer | 4 |
| Material | Farbcodierung |
|---|---|
| PO – Polyolefin | Weiß-blauer Streifen und Blau, weiß-orangefarbener Streifen und Orange, weiß-grüner Streifen und Grün, weiß-brauner Streifen und Braun |
| Separator | Material | Nennwert Durchmesser | Ripcord |
|---|---|---|---|
| Dielektrisches Band (patentiert) | PVC – Polyvinylchlorid | 0,255 Zoll (6,48 mm) | Ja |
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,255 Zoll (6,48 mm) |
|---|
| Max. Leiter DCR | Max. kapazitive Unsymmetrie |
|---|---|
| 78 Ohm/km (24 Ohm/1000 Fuß) | 330 pF/100 m |
| Frequenz | Max. Verzögerung | Max. Verzögerungsversatz | Nennwert Ausbreitungsgeschwindigkeit |
|---|---|---|---|
| 100 MHz | 537,6 ns/100 m | 35 ns/100 m | 68 % |
| Frequenz [MHz] | Max. Einfügungsverlust (Dämpfung) | Min. NEXT [dB] | Min. PSNEXT [dB] | Min. ACR [dB] | Min. PSACR [dB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Rückflussdämpfung) [dB] | Max./Min. Eingangsimpedanz (nicht angepasst) [Ohm] | Min. TCL [dB] | Min. ELTCTL [dB] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2,0 dB/100 m | 75,3 | 75,3 | 73,3 | 73,3 | 70,8 | 67,8 | 20,0 | 100 +/- 15 | 40,0 | 35,0 |
| 4 | 3,7 dB/100 m | 66,3 | 66,3 | 62,5 | 62,5 | 58,8 | 55,8 | 23,0 | 100 +/- 15 | 40,0 | 23,0 |
| 8 | 5,3 dB/100 m | 61,8 | 61,8 | 56,5 | 56,5 | 52,7 | 49,7 | 24,5 | 100 +/- 15 | 40,0 | 16,9 |
| 10 | 5,9 dB/100 m | 60,3 | 60,3 | 54,4 | 54,4 | 50,8 | 47,8 | 25,0 | 100 +/- 15 | 40,0 | 15,0 |
| 16 | 7,4 dB/100 m | 57,2 | 57,2 | 49,8 | 49,8 | 46,7 | 43,7 | 25,0 | 100 +/- 15 | 38,0 | 10,9 |
| 20 | 8,3 dB/100 m | 55,8 | 55,8 | 47,4 | 47,4 | 44,8 | 41,8 | 25,0 | 100 +/- 15 | 37,0 | 9,0 |
| 25 | 9,4 dB/100 m | 54,3 | 54,3 | 45,0 | 45,0 | 42,8 | 39,8 | 24,3 | 100 +/- 15 | 36,0 | 7,0 |
| 31,25 | 10,5 dB/100 m | 52,9 | 52,9 | 42,4 | 42,4 | 40,9 | 37,9 | 23,6 | 100 +/- 15 | 35,1 | 5,1 |
| 62,5 | 15,1 dB/100 m | 48,4 | 48,4 | 33,3 | 33,3 | 34,9 | 31,9 | 21,5 | 100 +/- 15 | 32,0 | |
| 100 | 19,3 dB/100 m | 45,3 | 45,3 | 26,0 | 26,0 | 30,8 | 27,8 | 20,8 | 100 +/- 15 | 30,0 | |
| 155 | 24,5 dB/100 m | 42,4 | 42,4 | 17,9 | 17,9 | 27,0 | 24,0 | 19,5 | 100 +/- 22 | 28,1 | |
| 200 | 28,2 dB/100 m | 40,8 | 40,8 | 12,6 | 12,6 | 24,8 | 21,8 | 18,7 | 100 +/- 22 | 27,0 | |
| 250 | 31,8 dB/100 m | 39,3 | 39,3 | 7,5 | 7,5 | 22,8 | 19,8 | 18,0 | 100 +/- 32 | 26,0 | |
| 300 | 35,2 dB/100 m | 38,1 | 36,1 | 2,9 | 0,9 | 21,3 | 18,3 | 17,5 | 100 +/- 32 | 25,2 | |
| 350 | 38,4 dB/100 m | 37,1 | 35,1 | 19,9 | 16,9 | 17,0 | 100 +/- 32 | 24,6 | |||
| 400 | 41,5 dB/100 m | 36,3 | 34,3 | 18,8 | 15,8 | 16,6 | 100 +/- 32 | 24,0 | |||
| 450 | 44,3 dB/100 m | 35,5 | 33,5 | 17,7 | 14,7 | 16,2 | 100 +/- 32 | 23,5 | |||
| 500 | 47,1 dB/100 m | 34,8 | 32,8 | 16,8 | 13,8 | 15,9 | 100 +/- 32 | 23,0 | |||
| 550 | 49,7 dB/100 m | 34,2 | 32,2 | 16,0 | 13,0 | 15,6 | 100 +/- 32 |
| UL-Nennspannung |
|---|
| 300 V (CMR), 300 V (CMX-Outdoor) |
| UL-Temperatur | Betrieb | Installation | Lagerung |
|---|---|---|---|
| 90 °C | -40 °C bis +75 °C | -20 °C bis +75 °C | -40 °C bis +75 °C |
| Mindestspannung im Ruhezustand | Mindestinstallation |
|---|---|
| 1,0 Zoll (25 mm) | 2,75 Zoll (69,9 mm) |
|
Maximale Zugspannung |
25 lbs (11 kg) |
|---|---|
|
Gewicht Kabelgebinde |
29 lbs/1000 Fuß |
|
Umweltverträglichkeit |
Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, Freileitungen – bei Unterstützung durch Längstragseil |
|---|---|
|
Nachhaltigkeit |
Product Lens™, Umweltdeklaration (EDP, Environmental Product Declaration) verfügbar |
|
Entflammbarkeit/Brandverhalten |
UL 1666 Riser, FT4, IEEE 1202 vertikaler Flammtest |
|
CPR-Compliance |
CPR Euroklasse: Fca; CPR UKCA Klasse: Fca |
|
NEC/UL-Compliance |
Artikel 800, CMR, CMX-Outdoor, CMG |
|
CEC/C(UL)-Compliance |
CMX-Outdoor;CMG |
|
ICEA-Compliance |
S-116-732, S-56-434, S-99-689, S-100-685 |
|
IEEE-Compliance |
IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4 |
|
NEMA-Compliance |
ANSI/NEMA WC-66 |
|
Datenkategorie |
Kategorie 6 |
|
TIA/EIA-Compliance |
ANSI/TIA-568.2-D Kategorie 6 |
|
Leistungsprüfung durch Dritte |
Kategorie 6 |
|
ISO/IEC-Compliance |
ISO/IEC 11801-1, IEC 61156-5 |
|
CENELEC-Compliance |
Trennklasse gemäß EN50174-2 = a |
|
Einhaltung der europäischen Richtlinien |
EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16 |
|
Compliance mit Vorschriften im Vereinigten Königreich |
UKCA-Kennzeichnung |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
|
Plenum-Nummer |
2413 |
|
Keine Plenum-Nummer |
2412 |
|
Anmerkungen |
Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Werte über 350 MHz sind nur für technische Informationen gedacht. Der Druck enthält absteigende Markierungen in Fuß-/Meter von der max. Aufmachung bis 0. |
|---|
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.421 Revisionsdatum: 29.04.2024 |
|---|
| Artikelnr. | Farbe | UPC |
|---|---|---|
| 2146A 0101000 | Schwarz | 612825062264 |
