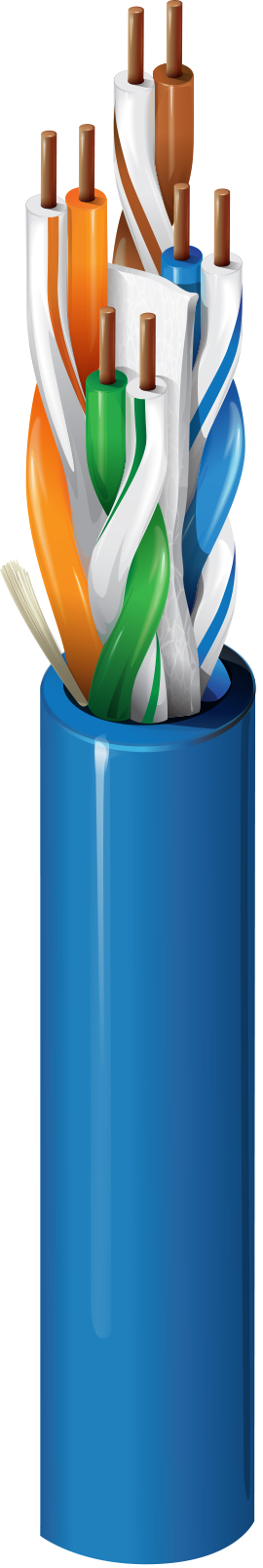

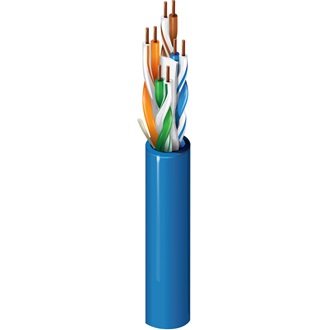

Kategorie 6+ verstärktes Kabel, 4 Bonded-Pairs, U/UTP, CMP
Mögliche Anwendungen | Horizontalkabel für den Innenbereich, Gigabit Ethernet, 100BaseTX, 100BaseVG ANYLAN, 155ATM, 622ATM |
---|---|
Patent |
Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents. |
AWG | Verseilung | Material | Anzahl der Paare |
---|---|---|---|
23 | Massiv | BC – blankes Kupfer | 4 |
Anzahl der Leiter |
8 |
---|---|
Gesamtanzahl der Paare |
4 |
Material |
---|
FEP – Fluoriertes Ethylenpropylen |
Bonded-Pair |
nicht zutreffend |
---|
Nummer | Farbe |
---|---|
1 | Weiß-blaue Streifen und Blau |
2 | Weiß-orangefarbene Streifen und Orange |
3 | Weiß-grüne Streifen und Grün |
4 | Weiß-braune Streifen und Braun |
Material | Material-Handelsbezeichnung | Nenndurchmesser | Ripcord |
---|---|---|---|
PVC – Polyvinylchlorid | Flamarrest® | 0,224 Zoll | Ja |
Max. Leiter DCR | Max. DCR unsymmetrisch |
---|---|
78 Ohm/km | 3,0 % |
Max. kapazitive Unsymmetrie | Gegenseitige Nennkapazität |
---|---|
330 pF/100 m | 17 pF/ft |
Max. Verzögerung | Max. Verzögerungsversatz | Nominale Ausbreitungsgeschwindigkeit (VP) [%] |
---|---|---|
537,6 ns/100 m | 35 ns/100 m | 72 % |
Frequenz [MHz] | Max. Einfügungsverlust (Dämpfung) | Min. NEXT [dB] | Min. PSNEXT [dB] | Min. ACR [dB] | Min. PSACR [dB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Rückflussdämpfung) [dB] | Max./Min. Eingangsimpedanz (unbestückt) | Max./Min. angepasste Impedanz | Min. PSANEXT | Min. PSAACRF |
---|---|---|---|---|---|---|---|---|---|---|---|---|
1 MHz | 2,0 dB/100 m | 79,3 dB | 77,3 dB | 77,3 dB | 75,3 dB | 70,8 dB | 67,8 dB | 20,0 dB | 100 ± 15 | 102 ± 15 | 77,0 dB | 67,0 dB |
4 MHz | 3,7 dB/100 m | 70,3 dB | 68,3 dB | 66,5 dB | 64,5 dB | 58,8 dB | 55,8 dB | 23,6 dB | 100 ± 15 | 100 ± 15 | 77,0 dB | 66,2 dB |
8 MHz | 5,3 dB/100 m | 65,8 dB | 63,8 dB | 60,5 dB | 58,5 dB | 52,7 dB | 49,7 dB | 25,3 dB | 100 ± 15 | 100 ± 15 | 77,0 dB | 60,1 dB |
10 MHz | 5,9 dB/100 m | 64,3 dB | 62,3 dB | 58,4 dB | 56,4 dB | 50,8 dB | 47,8 dB | 26,0 dB | 100 ± 15 | 100 ± 15 | 77,0 dB | 58,2 dB |
16 MHz | 7,4 dB/100 m | 61,2 dB | 59,2 dB | 53,8 dB | 51,8 dB | 46,7 dB | 43,7 dB | 26,0 dB | 100 ± 15 | 100 ± 15 | 74,4 dB | 54,1 dB |
20 MHz | 8,3 dB/100 m | 59,8 dB | 57,8 dB | 51,4 dB | 49,4 dB | 44,8 dB | 41,8 dB | 26,0 dB | 100 ± 15 | 100 ± 15 | 73,0 dB | 52,2 dB |
25 MHz | 9,4 dB/100 m | 58,3 dB | 56,3 dB | 49,0 dB | 47,0 dB | 42,8 dB | 39,8 dB | 25,5 dB | 100 ± 15 | 100 ± 15 | 71,5 dB | 50,2 dB |
31,25 MHz | 10,5 dB/100 m | 56,9 dB | 54,9 dB | 46,4 dB | 44,4 dB | 40,9 dB | 37,9 dB | 25,0 dB | 100 ± 15 | 100 ± 15 | 70,1 dB | 48,3 dB |
62,5 MHz | 15,1 dB/100 m | 52,4 dB | 50,4 dB | 37,3 dB | 35,3 dB | 34,9 dB | 31,9 dB | 23,5 dB | 100 ± 15 | 100 ± 15 | 65,6 dB | 42,3 dB |
100 MHz | 19,3 dB/100 m | 49,3 dB | 47,3 dB | 30,0 dB | 28,0 dB | 30,8 dB | 27,8 dB | 22,5 dB | 100 ± 15 | 100 ± 15 | 62,5 dB | 38,2 dB |
155 MHz | 24,5 dB/100 m | 46,4 dB | 44,4 dB | 21,9 dB | 19,9 dB | 27,0 dB | 24,0 dB | 21,6 dB | 100 ± 22 | 100 ± 15 | 58,0 dB | 32,2 dB |
200 MHz | 28,3 dB/100 m | 44,8 dB | 42,8 dB | 16,6 dB | 14,6 dB | 24,8 dB | 21,8 dB | 21,0 dB | 100 ± 22 | 100 ± 15 | 56,5 dB | 30,2 dB |
250 MHz | 31,8 dB/100 m | 43,3 dB | 41,3 dB | 11,5 dB | 9,5 dB | 22,8 dB | 19,8 dB | 20,5 dB | 100 ± 32 | 100 ± 15 | 55,3 dB | 28,7 dB |
300 MHz | 35,2 dB/100 m | 42,1 dB | 40,1 dB | 6,9 dB | 4,9 dB | 21,3 dB | 18,3 dB | 20,1 dB | 100 ± 32 | 100 ± 15 | 54,3 dB | 27,3 dB |
350 MHz | 38,4 dB/100 m | 41,1 dB | 39,1 dB | 2,7 dB | 0,7 dB | 19,9 dB | 16,9 dB | 19,8 dB | 100 ± 32 | 100 ± 15 | 53,5 dB | 26,2 dB |
400 MHz | 41,5 dB/100 m | 40,3 dB | 38,3 dB | 18,8 dB | 15,8 dB | 19,5 dB | 100 ± 32 | 100 ± 15 | 52,7 dB | 25,1 dB | ||
450 MHz | 44,3 dB/100 m | 39,5 dB | 37,5 dB | 17,7 dB | 14,7 dB | 19,2 dB | 100 ± 32 | 100 ± 15 | 52,0 dB | 24,2 dB | ||
500 MHz | 47,1 dB/100 m | 38,8 dB | 36,8 dB | 16,8 dB | 13,8 dB | 19,0 dB | 100 ± 32 | 100 ± 15 | ||||
550 MHz | 49,7 dB/100 m | 38,2 dB | 36,2 dB | 16,0 dB | 13,0 dB | 18,8 dB | 100 ± 32 | 100 ± 15 |
UL-Nennspannung |
---|
300 V RMS |
Temperaturbereich für die Installation |
0 °C bis +50 °C |
---|---|
Nenntemperatur gemäß UL |
90 °C |
Lagertemperaturbereich |
-20 °C bis +75 °C |
Betriebstemperaturbereich |
-20 °C bis +75 °C |
Gewicht Kabelgebinde |
26 lbs/1000 Fuß |
---|---|
Maximale Zugspannung |
25 lbs. |
Mindestbiegeradius/Minor Axis |
1,0 Zoll |
NEC/(UL)-Compliance |
CMP |
---|---|
CEC/C(UL)-Compliance |
CMP |
ISO/IEC-Compliance |
11801 ed 2.2 (2011) Klasse E |
CPR-Euroklasse |
Eca |
Datenkategorie |
Kategorie 6 |
Einhaltung der ANSI Standards |
S-116-732-2013 Kategorie 6, ANSI/NEMA WC-66 Kategorie 6 |
TIA/EIA-Compliance |
ANSI/TIA-568.2-D Kategorie 6 |
IEEE-Compliance |
IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4 |
Leistungsprüfung durch Dritte |
Kategorie 6 |
Umgebung |
Plenum |
---|---|
EU-Richtlinie 2000/53/EC (ELV) |
Ja |
EU-Richtlinie 2003/11/EC (BFR) |
Ja |
EU-Richtlinie 2011/65/EU (RoHS 2) |
Ja |
EU-Richtlinie 2012/19/EU (WEEE) |
Ja |
EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung) |
Ja |
Einhaltung der EU-Richtlinien |
Ja |
EU CE-Zeichen |
Ja |
EU REACH SVHC Compliance (JJJJ-MM-TT) |
2017-07-10 |
Eignung – Freileitungen |
Nein |
---|---|
Eignung – Erdverlegung |
Nein |
Eignung – Explosionsgefährdete Umgebungen |
Nein |
Eignung – innen |
Ja |
Eignung – Halogenfrei |
Nein |
Eignung – Ölbeständigkeit |
Nein |
Eignung – Außenbereich |
Nein |
Eignung – Beständigkeit gegen Sonneneinstrahlung |
Nein |
Entflammbarkeit gemäß UL |
NFPA 262 Plenum (UL 910) |
---|---|
Entflammbarkeit gemäß IEC |
IEC 60332-1-2 |
Plenum (J/N) |
Ja |
---|
Keine Plenum-Nummer |
2432 |
---|
Anmerkungen |
Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Werte über 350 MHz sind nur für technische Informationen gedacht. Der Druck enthält absteigende Markierungen in Fuß-/Meter von der max. Aufmachung bis 0. |
---|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.137 Revisionsdatum: 31.05.2024 |
---|
