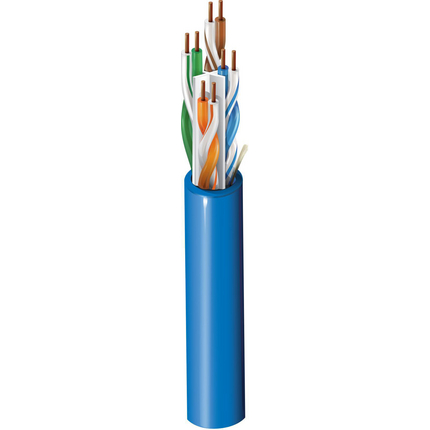

Produktnummer: 7834BNC

Kabel der Kategorie 6+, 4 gebündelte Paare, U/UTP, LSZH-Jacke, für den Innenbereich

Horizontales Gebäudekabel der Kategorie 6+ (650 MHz), 4 verbundene Paare, 23 AWG massive blanke Kupferleiter, U/UTP, LSZH-Mantel, für den Innenbereich

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
7834BNC
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Horizontales und Gebäude-Backbone-Kabel; unterstützt aktuelle und zukünftige Anwendungen der Kategorien 6 und 5e, wie z. B.: 1000Base-T (Gigabit Ethernet), 100 Base-T, 10Base-T, FDDI, ATM

Leiter

Size Stranding Material No. of Pairs
23 AWG Solid BC - Bare Copper 4

Isolierung

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 1.15 mm (0.0453 in) Blue & White with Blue Strip, Orange & White with Orange Strip, Green & White with Green Strip, Brown & White with Brown Strip

Bonded-Pair

Ja

Äußere Ummantelung

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 6.3 mm (0.25 in)

Elektrik

Max. Conductor DCR Max. Mutual Capacitance Max. Capacitance Unbalance Nom. Characteristic Impedance
95 Ohm/km (29 Ohm/1000ft) 56 pF/m (17 pF/ft) 160 pF/100m 100 Ohm

Verzögerung

Max. Delay Skew Nom. Velocity of Prop.
40 ns/100m 67%

Hochfrequenz

Frequency [MHz] Max. Insertion Loss (Attenuation) [dB/100m] Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Min. TCL [dB] Min. ELTCTL [dB]
1 2.0 80.3 78.3 78.3 76.3 74 71 23 40 35
4 3.7 71.3 69.3 67.6 65.6 62 59 26 34 23
10 5.7 65.3 63.3 59.6 57.6 54 51 28 30 15
16 7.2 62.2 60.2 55.0 53.0 49.9 46.9 28 28 10.9
31.3 10.2 57.9 55.9 47.7 45.7 44.1 41.1 26.6 25.1 5.1
62.5 14.6 53.4 51.4 38.8 36.8 38.1 35.1 24.5 22
100 18.8 50.3 48.3 31.5 29.5 34 31 23.1 20
125 21.2 48.8 46.8 27.6 25.6 32.1 29.1 22.4 19
200 27.4 45.8 43.8 18.4 16.4 28 25 21 17
250 31.1 44.3 42.3 13.2 11.2 26 23 20.3 16
350 37.6 42.1 40.1 23.1 20.1 19.3
500 46.3 39.8 37.8 20 17 19.3
650 54.0 38.1 36.1 17.7 14.7 19.3

Anmerkungen zur Hochfrequenz-Tabelle

Die Kabelperformance im Frequenzbereich von 1 MHz bis 4 MHz sowie oberhalb von 250 MHz wird ausschließlich durch die Konstruktion erreicht; daher ist eine Prüfung dieser Performance unterhalb von 4 MHz nicht erforderlich. Referenznorm: ISO/IEC 61156-5ed. 2.0 (2009) Der Wert der Übertragungsleistung ist typisch.

Temperatur

Operating
-30°C To +60°C

Biegeradius

Installation Min.
8*D

Gewicht Kabelgebinde

46 kg/km (31 lbs/1000 Fuß)

Entflammbarkeit/Brandverhalten

IEC 60332-1-2, IEC 60332-3-22

ISO/IEC-Compliance

IEC 61156-5, ISO/IEC 11801

CENELEC-Compliance

EN 50173-1

Europäische Halogenfreie Standards

IEC 60754-1 – Halogenmenge = HCL+HBr ≤ 0,5 %, IEC 60754-2 – Halogensäuregasmenge – Max. Leitfähigkeit = 10 µS/mm, IEC 60754-2 – Halogensäuregasmenge – Min. pH = 4,3

Aktualisierung und Überarbeitung

Revisionsnummer: 0.26 Revisionsdatum: 02-20-2026

Fußnote

*Der Bestellbestandscode wird zum Zeitpunkt der Bestellung erstellt und enthält den Kabelteilcode, die Farbe des Außenmantels und die Aufmachungslänge. &

Aktualisierung und Überarbeitung

Revisionsnummer: 0.26 Revisionsdatum: 02-20-2026

Fußnote

*Der Bestellbestandscode wird zum Zeitpunkt der Bestellung erstellt und enthält den Kabelteilcode, die Farbe des Außenmantels und die Aufmachungslänge. &


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge
7834BNC 006A1000 Blau Rolle in der Box 1.000 ft
7834BNC 006U1000 Blau Abspulen 1.000 ft
7834BNC 008U1000 Grau Abspulen 1.000 ft
7834BNC 008A1000 Grau Rolle in der Box 1.000 ft
