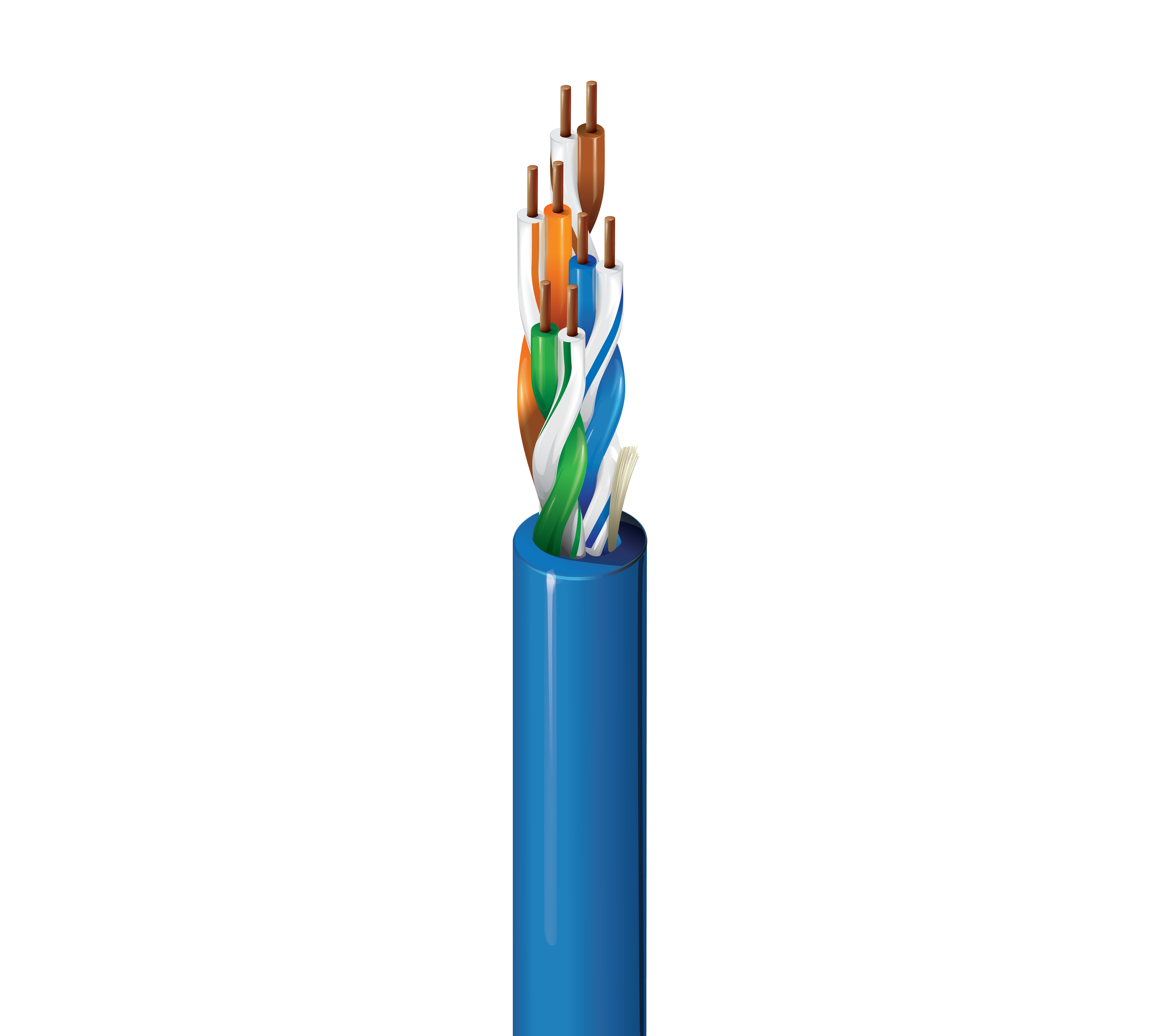

D6UP

Kabel der Kategorie 6, 4 Paar, U/UTP, CMP

…
Kategorie 6 Premise horizontales Kabel (250 MHz), 4 Paar, Leiter aus massivem, blankem Kupfer, 23 AWG, U/UTP, Plenum-CMP, Ummantelung aus Flamarrest® PVC-LS
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Horizontalkabel für den Innenbereich, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, Überwachung, PoE++, PoE+, PoE

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Konstruktionsmerkmale
Leiter
Größe Verseilung Material Anzahl der Paare
23 Massiv BC – blankes Kupfer 4
Isolierung
Material Farbcodierung
PO+FEP – Polyolefin + Fluoriertes Ethylenpropylen Weiß-blauer Streifen und Blau, weiß-orangefarbener Streifen und Orange, weiß-grüner Streifen und Grün, weiß-brauner Streifen und Braun
Äußere Ummantelung
Material Material-Handelsbezeichnung Nennwert Durchmesser Ripcord
PVC – Polyvinylchlorid Flamarrest® 0,224 Zoll (5,69 mm) Ja

Gesamtdurchmesser des Kabels (Nennwert)

0,224 Zoll (5,69 mm)

Elektrische Kenndaten
Elektrik
Max. Leiter DCR Max. kapazitive Unsymmetrie
78 Ohm/km 330 pF/100 m
Verzögerung
Frequenz Max. Verzögerung Max. Verzögerungsversatz Nennwert Ausbreitungsgeschwindigkeit
100 MHz 537,6 ns/100 m 35 ns/100 m 72 %
Speisung
UL-Nennspannung
300 V (CMP)
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb Installation Lagerung
75 °C -20 °C bis +75 °C 0 °C bis +50 °C -20 °C bis +75 °C
Biegeradius
Mindestspannung im Ruhezustand Mindestinstallation
1,0 Zoll (25 mm) 2,25

Maximale Zugspannung

25 lbs (11 kg)

Gewicht Kabelgebinde

25 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

PlenumInnenbereich

Nachhaltigkeit

Product Lens™, Umweltdeklaration (EDP, Environmental Product Declaration) verfügbar

Entflammbarkeit/Brandverhalten

NFPA 262, UL 910 (Plenum)

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

CMP

CEC/C(UL)-Compliance

CMP

IEEE-Compliance

IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4

Datenkategorie

Kategorie 6

TIA/EIA-Compliance

ANSI/TIA-568.2-D Kategorie 6

Leistungsprüfung durch Dritte

Kategorie 6

ISO/IEC-Compliance

ISO/IEC 11801-1, IEC 61156-5

Einhaltung der europäischen Richtlinien

EU-CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Änderung), EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2017-07-10

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

D6UR

Produkthinweise

Anmerkungen

Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden.

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.113 Revisionsdatum: 03.06.2024

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung Länge
D6UP 010U1000 Schwarz UnReel 1.000 ft
D6UP D15U1000 Blau UnReel 1.000 ft
D6UP 008U1000 Grau UnReel 1.000 ft
D6UP 005U1000 Dunkelgrün UnReel 1.000 ft
D6UP 003U1000 Orange UnReel 1.000 ft
D6UP 002U1000 Rot UnReel 1.000 ft
D6UP 007U1000 Violett UnReel 1.000 ft
D6UP 009U1000 Weiß UnReel 1.000 ft
D6UP 004U1000 Gelb UnReel 1.000 ft
