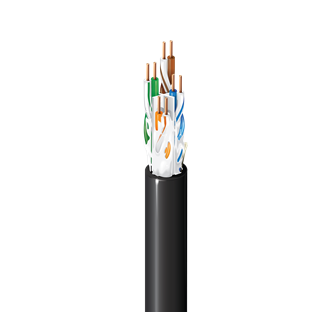

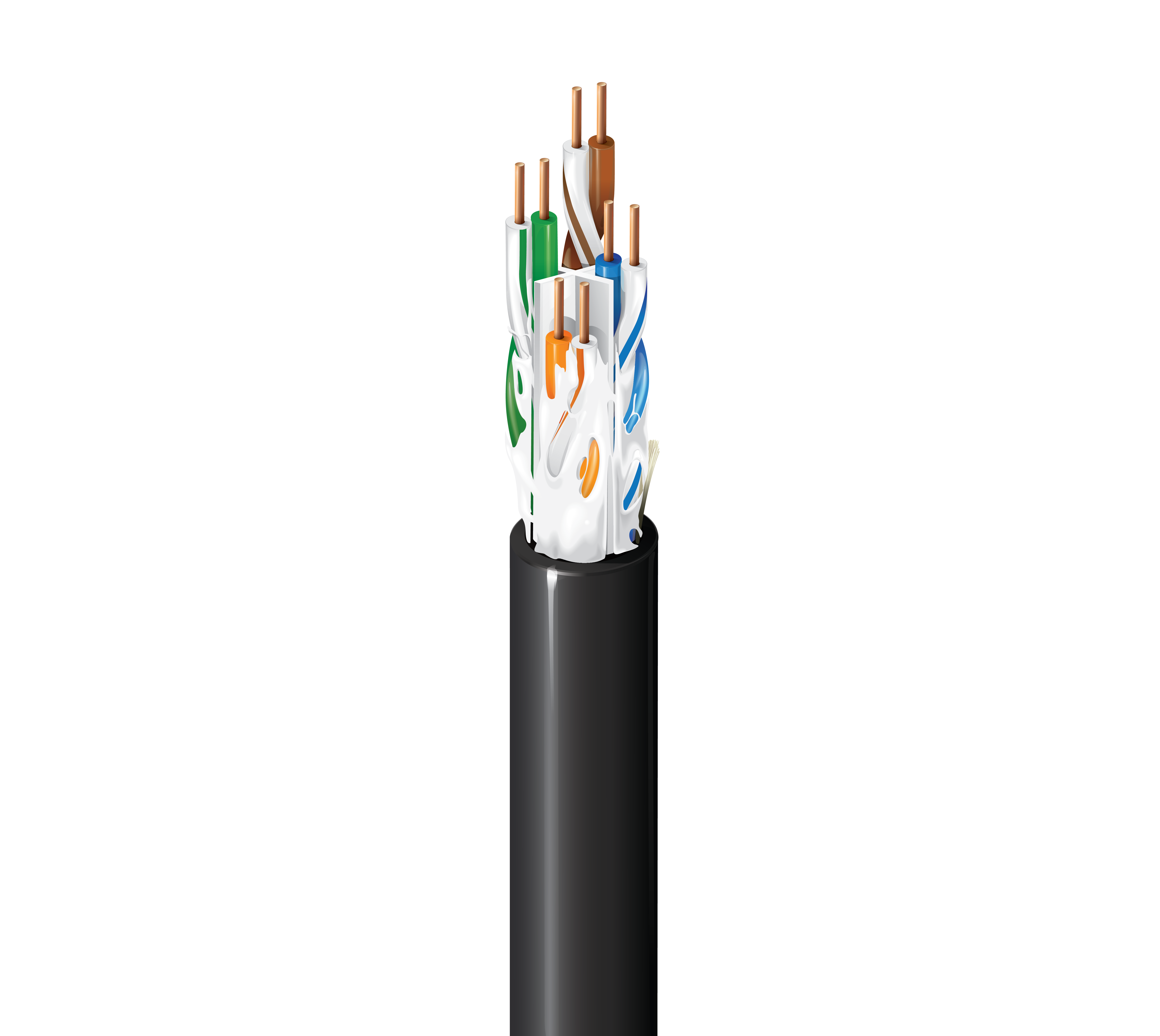

Datatuff Industrielle Kategorie 6 (350 MHz), OSP-zertifiziert, 4-Paar, 24 AWG massive blanke Kupferleiter, U/UTP, gelgefüllt, Polyethylen-Ummantelung

Verfügbarkeit:

Amerika
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	OSP-Außen, Horizontalkabel vor Ort, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, PoE++, PoE+, PoE, laute Umgebungen

Konstruktionsmerkmale

Leiter

Size	Stranding	Material	No. of Pairs
24 AWG	Solid	BC - Bare Copper	4

Isolierung

Material	Color Code
PO - Polyolefin	White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

Wasserabweisend	Gelfüllung

Äußere Ummantelung

Separator	Material	Nom. Diameter	Ripcord
Center Member (Patented X-Spline®)	PE - Polyethylene	0.251 in (6.38 mm)	Yes

Gesamtdurchmesser des Kabels (Nennwert)	0,251 Zoll (6,38 mm)

Elektrische Kenndaten

Elektrik

Max. Conductor DCR	Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft)	160 pF/100m

Verzögerung

Frequency	Max. Delay Skew	Nom. Velocity of Prop.
100 MHz	45 ns/100m	65%

Hochfrequenz

Frequency [MHz]	Max. Insertion Loss (Attenuation) [dB/100m]	Min. NEXT [dB]	Min. PSNEXT [dB]	Min. PSACR [dB]	Min. ACRF (ELFEXT) [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (Return Loss) [dB]	Max./Min. Input Impedance (unFitted) [Ohm]	Max./Min. Fitted Impedance [Ohm]	Min. TCL [dB]	Min. ELTCTL [dB]
1	2.0	74.3	72.3	70.3	67.8	64.8	20.0	100 ± 15	100 ± 15	40.0	35.0
4	3.8	65.3	63.3	59.5	55.7	52.7	23.0	100 ± 15	100 ± 15	40.0	23.0
8	5.3	60.8	58.8	53.4	49.7	46.7	24.5	100 ± 15	100 ± 15	40.0	16.9
10	6.0	59.3	57.3	51.4	47.8	44.8	25.0	100 ± 15	100 ± 15	40.0	15.0
16	7.6	56.3	54.3	46.7	43.7	40.7	25.0	100 ± 15	100 ± 15	38.0	10.9
20	8.5	54.8	52.8	44.3	41.7	38.7	25.0	100 ± 15	100 ± 15	37.0	9.0
25	9.5	53.3	51.3	41.8	39.8	36.8	24.3	100 ± 15	100 ± 15	36.0	7.0
31.25	10.7	51.9	49.9	39.2	37.9	34.9	23.6	100 ± 15	100 ± 15	35.1	5.1
62.5	15.4	47.4	45.4	30.0	31.8	28.8	21.5	100 ± 15	100 ± 15	32.0
100	19.8	44.3	42.3	22.5	27.8	24.8	20.1	100 ± 15	100 ± 15	30.0
155	25.2	41.5	39.5	14.3	23.9	20.9	18.8	100 ± 22	100 ± 15	28.1
200	29.0	39.8	37.8	8.8	21.7	18.7	18.0	100 ± 22	100 ± 15	27.0
250	32.8	38.3	36.3	3.5	19.8	16.8	17.3	100 ± 32	100 ± 15	26.0

Speisung

Voltage Rating
300 V

Mechanische Kenndaten

Temperatur

Operating	Installation	Storage
-40°C To +75°C	-40°C To +60°C	-40°C To +75°C

Biegeradius

Stationary Min.	Installation Min.
1.0 in (25 mm)	2.5 in (64 mm)

Maximale Zugspannung	25 lbs (11 kg)
Gewicht Kabelgebinde	25 lbs/1000ft (37 kg/km)

Standards und Compliance

Umweltverträglichkeit	Außenbereich, Außenbereich, Sonnenlichtbeständigkeit, Freileitungen – bei Unterstützung durch Längstragseil
Nachhaltigkeit	Produktlinse™
CPR-Compliance	CPR Euroklasse: Fca; CPR UKCA Klasse: Fca
ICEA-Compliance	S-116-732, S-56-434, S-99-689, S-100-685
IEEE-Compliance	IEEE 802.3bt Typ 1, Typ 2, Typ 3
NEMA-Compliance	ANSI/NEMA WC-66
Datenkategorie	Kategorie 6
TIA/EIA-Compliance	ANSI/TIA-568.2-D Kategorie 6
ISO/IEC-Compliance	ISO/IEC 11801-1, IEC 61156-5
CENELEC-Compliance	Trennklasse gemäß EN50174-2 = a
Einhaltung der europäischen Richtlinien	EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16
APAC-Compliance	China RoHS II (GB/T 26572-2011)

Produkthinweise

Anmerkungen	Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Es kann nicht garantiert werden, dass das Kabel die TIA 568.2-Spezifikation für Verzögerungen über 90 m erfüllt. Der Druck umfasst absteigende Fuß-/Metermarkierungen von der maximalen Aufstelllänge bis 0. Vollständig wasserfest. Geeignet für die Erdverlegung oder den Einsatz an nassen Standorten im Freien. Nicht empfohlen für Anwendungen mit direkter Erdverlegung ohne zusätzlichen Quetsch- und Aufprallschutz. Ein zusätzlicher Quetsch- und Aufprallschutz umfasst eine Kabelpanzerung, die Installation in Kabelkanälen oder die Installation mit darüber liegenden Barrieren gemäß Belden Technical Bulletin T/8-6. Sonnenlichtbeständig (nur schwarzer Mantel). Belden empfiehlt die Verwendung eines Eingangsabgrenzungspunkts beim Übergang innerhalb von Gebäuden mit gelgefüllten OSP-Kabeln, da das Kabeldesign ein Gel enthält, das speziell für feuchte Außenumgebungen geeignet ist. Die empfohlene Übergangsstelle ist die REVConnect-Kernkupplung, Artikel-Nr. RVACPKUBK-S1.
