Produktnummer: 10GA24

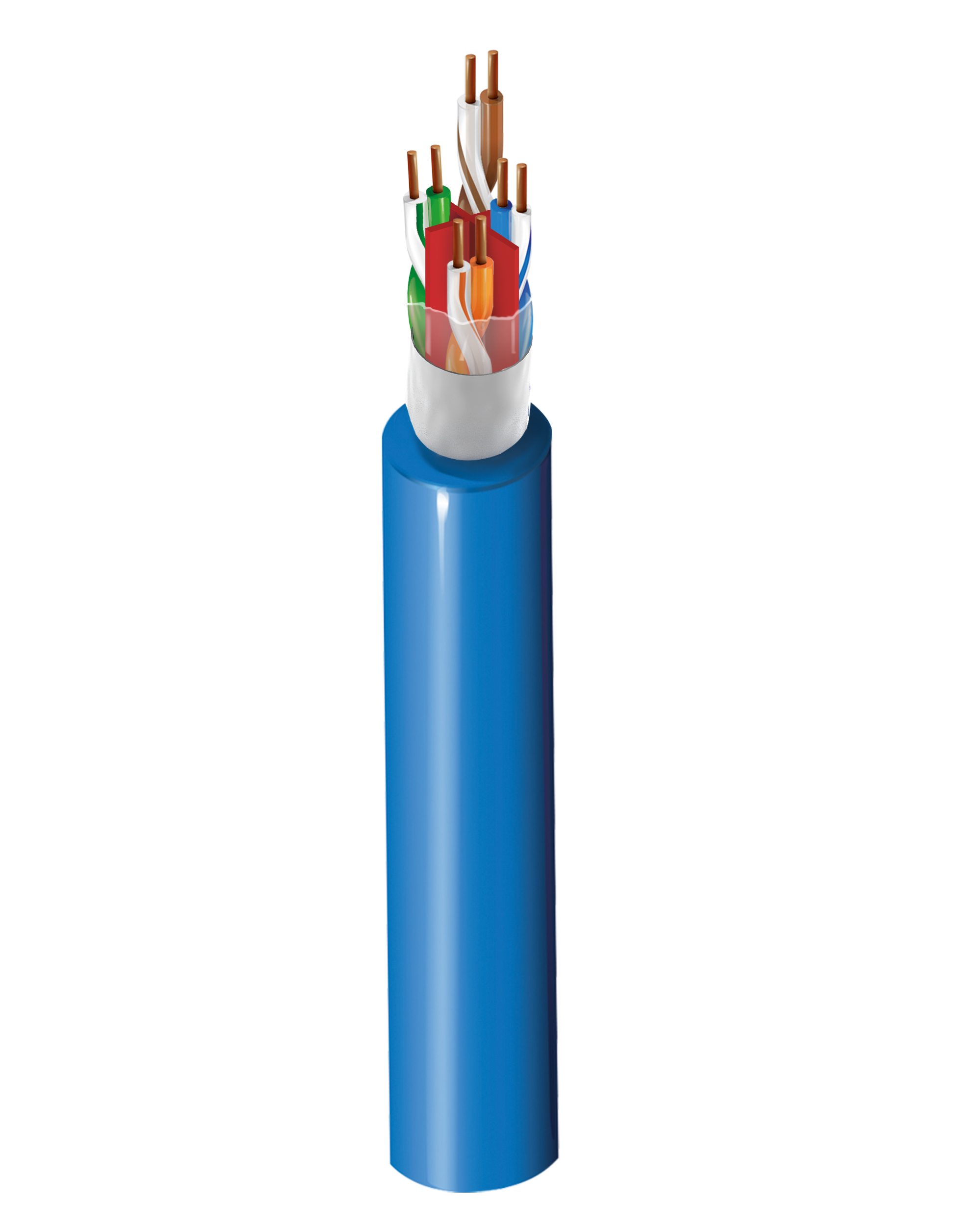

CAT 6A 4P 23AWG, U/UTP, LSZH-Jacke, Innenbereich

CAT 6A 4PR x 23AWG U/UTP, massive blanke Kupferleiter, PE-Isolierung, LSZH-Mantel, Innenbereich

  • Verfügbarkeit:
    Asien-Pazifik
  • Status:
    Aktiv
10GA24
  • 10GA24
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Horizontales und Gebäude-Backbone-Kabel; Unterstützt aktuelle und zukünftige Anwendungen der Kategorien 6a und 6, wie z. B.: 10GBase-T (10 Gigabit Ethernet), 1000Base-T (Gigabit Ethernet), 100 Base-T, 10 Base-T, FDDI, ATM sowie PoE-Anwendungen usw.

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Leiter

Size Stranding Material No. of Pairs
23 Solid BC - Bare Copper 4

Isolierung

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 1.14 mm (0.0449 in) White & Blue, Orange & White with Orange Stripe, Green & White with Green Stripe, Brown & White with Brown Stripe

Äußere Ummantelung

Material Nom. Diameter Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant) 7.2 mm (0.28 in) No

Äußere Ummantelung1 Anmerkungen zur Tabelle

Ein Trennband "EquiBlockTM Barrier Technology" , das unter der Außenhülle gewickelt ist

Elektrik

Max. Conductor DCR Max. Mutual Capacitance Max. Capacitance Unbalance Nom. Characteristic Impedance
80.0 Ohm/km (24.4 Ohm/1000ft) 56 pF/m (17 pF/ft) 160 pF/100m 100 Ohm

Verzögerung

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop.
100 MHz 538 ns/100m 45 ns/100m 67%

Hochfrequenz

Frequency [MHz] Max. Insertion Loss (Attenuation) [dB/100m] Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Min. PSANEXT [dB] Min. PSAACRF [dB] Min. TCL [dB] Min. ELTCTL [dB]
1 2.1 75.3 72.3 73.2 71.2 68.0 65.0 20.0 67.0 67.0 40.0 35.0
4 3.8 66.3 63.3 62.5 59.5 56.0 53.0 23.0 67.0 66.2 40.0 23.0
8 5.3 61.8 57.3 56.5 55.5 49.7 46.7 24.5 67.0 58.2 40.0 16.9
16 7.5 57.2 54.2 49.6 46.6 43.9 40.9 25.0 67.0 54.1 38.0 10.9
31.25 10.5 52.9 49.9 42.4 39.4 38.1 35.1 23.6 67.0 48.3 35.1
62.5 15.0 48.4 45.4 33.4 30.4 31.9 28.9 21.5 65.6 42.3 32.0
100 19.1 45.3 42.3 26.2 23.2 28.0 25.0 20.1 62.5 38.2 30.0
125 21.5 43.8 40.8 22.3 19.3 26.1 23.1 19.4 61.0 36.3 29.0
200 27.6 40.8 37.8 13.2 10.2 22.0 19.0 18.0 58.0 32.2 27.0
250 31.1 39.3 36.3 8.2 5.2 19.8 16.8 17.3 56.5 30.2 26.0
300 34.3 38.1 35.1 3.8 0.8 18.5 15.5 17.3 55.3 28.7 25.2
500 45.3 34.8 31.8 14.0 11.0 17.3 52.0 24.2 23.0
600 50.1 33.6 30.6 12.4 9.4 17.3 50.8 22.6
650 52.3 33.1 30.1 11.7 8.7 17.3 50.3 21.9

Anmerkungen zur Hochfrequenz-Tabelle

Ummantelung sequenziell gekennzeichnet. Grenzwerte für 1 MHz, 600 MHz, 650 MHz dienen nur zur Information.

Temperatur

Operating Installation
-20°C to +60°C 0°C to +50°C

Biegeradius

Installation Min.
50 mm (2.0 in)

Maximale Zugspannung

110 N (25 lbf)

Gewicht Kabelgebinde

52 kg/km (35 lbs/1000 Fuß)

Umweltverträglichkeit

Innenbereich, halogenfrei

Entflammbarkeit/Brandverhalten

IEC 60332-1-2

IEEE-Compliance

PoE: IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4

Datenkategorie

Kategorie 6A

TIA/EIA-Compliance

ANSI/TIA 568.2-D

ISO/IEC-Compliance

ISO/IEC 11801-1, IEC 61156-5

Europäische Halogenfreie Standards

IEC 60754-2 – Halogensäuregasmenge – Max. Leitfähigkeit = 10 µS/mm, IEC 60754-2 – Halogensäuregasmenge – Min. pH = 4,3

Anmerkungen

Kaltbiegetest: -30℃ x 4 Stunden, kein Riss

Aktualisierung und Überarbeitung

Revisionsnummer: 0.72 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.72 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Länge
10GA24 010305M Schwarz 305 m
10GA24 006305M Blau 305 m
10GA24 008305M Grau 305 m
10GA24 005305M Grün 305 m
10GA24 003305M Orange 305 m
10GA24 2SP305M Pink 305 m
10GA24 002305M Rot 305 m
10GA24 009305M Weiß 305 m
10GA24 004305M Gelb 305 m
