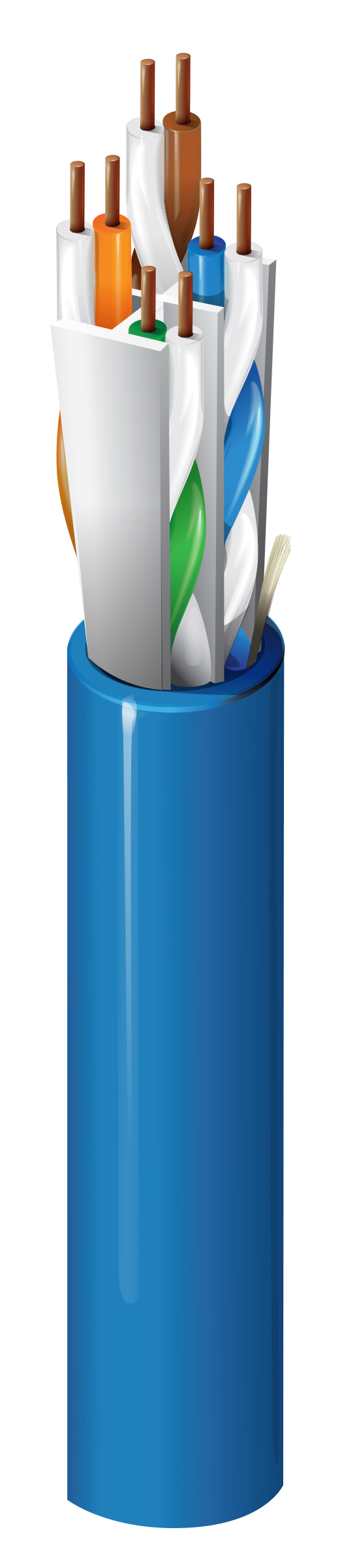

10GX Kategorie 6A Erweitertes Horizontalkabel (625 MHz), 4 Paare, 23 AWG massive blanke Kupferleiter, U/UTP, Plenum-CMP, Flamarrest® PVC-LS-Mantel

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Premise Horizontal Cable, Ethernet bis zu 10GBASE-T, HDBaseT, PoE++, PoE+, PoE
Patent	Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Konstruktionsmerkmale

Leiter

Size	Stranding	Material	No. of Pairs
23 AWG	Solid	BC - Bare Copper	4

Isolierung

Material	Color Code
FEP - Fluorinated Ethylene Propylene	White & Blue, White & Orange, White & Green, White & Brown

Äußere Ummantelung

Separator	Material	Material Trade Name	Nom. Diameter	Ripcord
Double H Cross-Web (Patented RoundFlex®)	PVC - Polyvinyl Chloride	Flamarrest®	0.295 in (7.49 mm)	Yes

Gesamtdurchmesser des Kabels (Nennwert)	0,295 Zoll (7,49 mm)

Elektrische Kenndaten

Elektrik

Max. Conductor DCR	Max. Capacitance Unbalance
74 Ohm/km (23 Ohm/1000ft)	50 pF/100m

Verzögerung

Frequency	Max. Delay	Max. Delay Skew	Nom. Velocity of Prop.	Typical Delay Skew
100 MHz	537.6 ns/100m	45 ns/100m	68%	35 ns/100m

Hochfrequenz

Frequency [MHz]	Max. Insertion Loss (Attenuation)	Min. PSNEXT [dB]	Min. PSACR [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (Return Loss) [dB]	Max./Min. Input Impedance (unFitted) [Ohm]	Max./Min. Fitted Impedance [Ohm]	Min. PSANEXT [dB]	Min. PSAACRF [dB]	Min. TCL [dB]	Min. ELTCTL [dB]
1	2.1 dB/100m	73.3	71.2	68.8	20.0	100 ± 15	100 ± 15	67.0	67.0	40.0	35.0
4	3.8 dB/100m	64.3	60.5	56.8	23.0	100 ± 15	100 ± 10	67.0	67.0	40.0	23.0
8	5.3 dB/100m	59.8	54.4	50.7	24.5	100 ± 15	100 ± 10	67.0	61.1	40.0	16.9
10	5.9 dB/100m	58.3	52.4	48.8	25.0	100 ± 15	100 ± 10	67.0	59.2	40.0	15.0
16	7.5 dB/100m	55.2	47.8	44.7	25.0	100 ± 15	100 ± 10	67.0	55.1	40.0	10.9
20	8.4 dB/100m	53.8	45.4	42.8	25.0	100 ± 15	100 ± 10	67.0	53.2	38.0	9.0
25	9.4 dB/100m	52.3	43.0	40.8	24.3	100 ± 15	100 ± 10	67.0	51.2	36.0	7.0
31.25	10.5 dB/100m	50.9	40.4	38.9	23.6	100 ± 15	100 ± 10	67.0	49.3	35.1
62.5	15.0 dB/100m	46.4	31.4	32.9	21.5	100 ± 15	100 ± 10	66.6	43.3	32.0
100	19.1 dB/100m	43.3	24.2	28.8	20.1	100 ± 15	100 ± 10	63.5	39.2	30.0
200	27.6 dB/100m	38.8	11.2	22.8	18.0	100 ± 22	100 ± 10	59.0	33.2	27.0
250	31.1 dB/100m	37.3	6.3	20.8	17.3	100 ± 32	100 ± 10	57.5	31.2	26.0
300	34.3 dB/100m	36.1	1.9	19.3	16.8	100 ± 32	100 ± 10	56.3	29.7	25.2
350	37.2 dB/100m	35.1		17.9	16.3	100 ± 32	100 ± 10	55.3	28.3	24.6
400	40.1 dB/100m	34.3		16.8	15.9	100 ± 32	100 ± 10	54.5	27.2	24.0
450	42.7 dB/100m	35.5		15.7	15.5	100 ± 32	100 ± 10	53.7	26.1	23.5
500	45.3 dB/100m	32.8		14.8	15.2	100 ± 32	100 ± 10	53.0	25.2	23.0
550	47.7 dB/100m	32.2		14.0	14.9	100 ± 32	100 ± 10	52.4	24.4
600	50.1 dB/100m	31.6		13.2	14.7	100 ± 32	100 ± 10	51.8	23.6
625	51.2 dB/100m	31.4		12.9	14.5	100 ± 32	100 ± 10	51.6	23.3
750	56.7 dB/100m	30.2		11.3	14.0			50.4	21.7
860	61.2 dB/100m	29.3		10.1	13.6			49.5	20.5

Speisung

UL Voltage Rating
300 V (CMP), 300 V (CL3P)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating	Installation	Storage
105°C	-20°C To +75°C	0°C To +50°C	-20°C To +75°C

Biegeradius

Stationary Min.	Installation Min.
1.25 in (31.8 mm)	3.0 in (76 mm)

Maximale Zugspannung	25 lbs (11 kg)
Gewicht Kabelgebinde	43 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Plenum, Innenbereich
Nachhaltigkeit	Produktlinse™, Umweltproduktdeklaration (EPD) verfügbar
Entflammbarkeit/Brandverhalten	NFPA 262, UL 910 (Plenum), FT6, IEC 60332-1-2
CPR-Compliance	CPR Euroklasse: Eca; CPR UKCA Klasse: Eca
NEC/UL-Compliance	Artikel 800, CMP, CMP-LP (0.6A), CL3P-LP (0.6A)
CEC/C(UL)-Compliance	CMP
ICEA-Compliance	S-116-732
IEEE-Compliance	IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4
NEMA-Compliance	ANSI/NEMA WC-66
Datenkategorie	Kategorie 6A
TIA/EIA-Compliance	ANSI/TIA-568.2-D Kategorie 6A
ISO/IEC-Compliance	ISO/IEC 11801-1, IEC 61156-5
CENELEC-Compliance	Trennklasse gemäß EN50174-2 = a
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Keine Plenum-Nummer	10GX12

Produkthinweise

Anmerkungen	Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Werte über 625 MHz sind nur als technische Information gedacht. 0,295" Kabelabmessung gemäß TIA 6@1-Äquivalentdurchmesser. Druck umfasst absteigende Länge/Metermarkierung von der maximalen Aufmachung bis 0.

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.577 Revisionsdatum: 02-20-2026

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.577 Revisionsdatum: 02-20-2026

Report An Error

Artikelnummer

Artikelnr.	Farbe	Wicklung	Länge	UPC
10GX13 0101000	Schwarz	Rolle	1.000 ft	612825102274
10GX13 0101500	Schwarz	Rolle	1.500 ft	612825102281
10GX13 D151000	Blau	Rolle	1.000 ft	612825102182
10GX13 D152500	Blau	Rolle	2.500 ft	612825102199
10GX13 0081000	Grau	Rolle	1.000 ft	612825102250
10GX13 0051000	Grün	Rolle	1.000 ft	612825102236
10GX13 0071000	Lila	Rolle	1.000 ft	612825102243
10GX13 0091000	Weiß	Rolle	1.000 ft	612825102267
10GX13 0041000	Gelb	Rolle	1.000 ft	612825102205
10GX13 0042500	Gelb	Rolle	2.500 ft	612825102212
10GX13 0045000	Gelb	Rolle	5.000 ft	612825102229
