10GX53F

Verstärktes 10GX Kabel, Kategorie 6A, 4 Paare, F/UTP, CMP

…

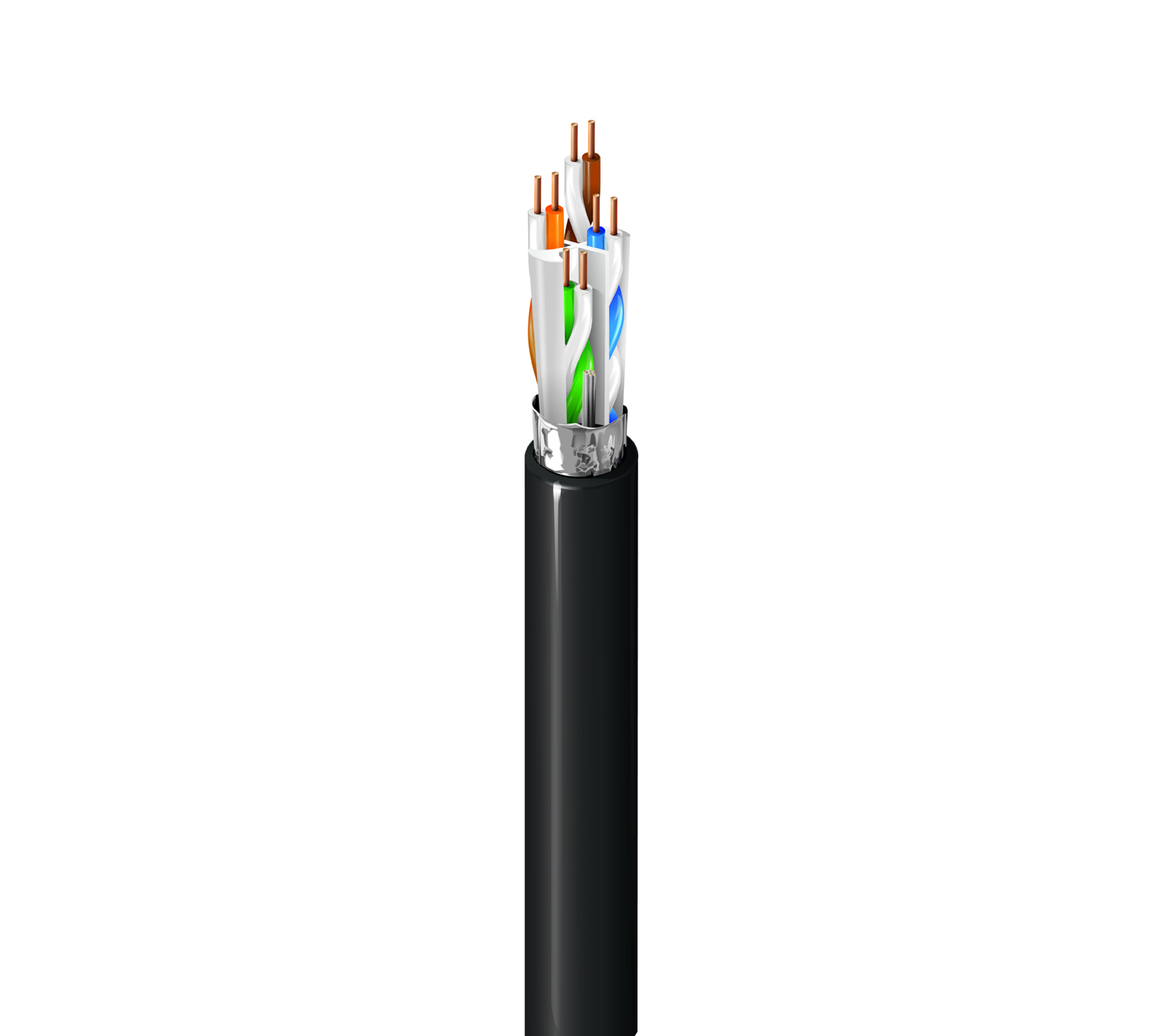

10GX Kategorie 6A Verstärktes Horizontalkabel für den Innenbereich (625 MHz), 4 Paar, Leiter aus massivem, blankem Kupfer, 23 AWG, F/UTP – mit Folie geschirmt, Plenum-CMP, Ummantelung aus Flamarrest® PVC-LS
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Horizontalkabel für den Innenbereich, Ethernet bis zu 10GBASE-T, Wi-Fi 6, Wi-Fi 5, Überwachung, HDBaseT, PoE++, PoE+, PoE, Störungsreiche Umgebungen

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Konstruktionsmerkmale
Leiter
Größe Verseilung Material Anzahl der Paare
23 AWG Massiv BC – blankes Kupfer 4
Isolierung
Material Farbcodierung
FEP – Fluoriertes Ethylenpropylen Weiß & Blau, Weiß & Orange, Weiß & Grün, Weiß & Braun
Äußere Abschirmung
Abschirmungstyp Material Abdeckung Beidrahttyp
Band Bi-Laminat (Alum + Poly) 100 % 26 AWG (7 x 34) TC (verzinntes Kupfer)
Äußere Ummantelung
Separator Material Material-Handelsbezeichnung Nennwert Durchmesser
Zentrales Element (patentiert EquiSpline®) PVC – Polyvinylchlorid Flamarrest® 0,275 Zoll (6,99 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,275 Zoll (6,99 mm)

Elektrische Kenndaten
Elektrik
Max. Leiter DCR Max. kapazitive Unsymmetrie
82 Ohm/km (25 Ohm/1000 Fuß) 90 pF/100 m
Verzögerung
Frequenz Max. Verzögerung Max. Verzögerungsversatz Nennwert Ausbreitungsgeschwindigkeit
100 MHz 537,6 ns/100 m 45 ns/100 m 68 %
Hochfrequenz
Frequenz [MHz] Max. Einfügungsverlust (Dämpfung) Min. PSNEXT [dB] Min. PSACR [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Rückflussdämpfung) [dB] Max./Min. Eingangsimpedanz (nicht angepasst) [Ohm] Max./Min. angepasste Impedanz [Ohm] Min. PSANEXT [dB] Min. PSAACRF [dB] Min. TCL [dB] Min. ELTCTL [dB]
1 2,1 dB/100 m 73,3 71,2 68,8 20,0 100 ± 15 105 ± 10 77,0 77,0 40,0 35,0
4 3,8 dB/100 m 64,3 60,5 56,8 23,0 100 ± 15 100 ± 15 77,0 76,2 40,0 23,0
8 5,3 dB/100 m 59,8 54,4 50,7 24,5 100 ± 15 100 ± 15 77,0 70,1 40,0 16,9
10 5,9 dB/100 m 58,3 52,4 48,8 25,0 100 ± 15 100 ± 15 77,0 68,2 40,0 15,0
16 7,5 dB/100 m 55,2 47,8 44,7 25,0 100 ± 15 100 ± 15 77,0 64,1 38,0 10,9
20 8,4 dB/100 m 53,8 45,4 42,8 25,0 100 ± 15 100 ± 15 77,0 62,2 37,0 9,0
25 9,4 dB/100 m 52,3 43,0 40,8 24,3 100 ± 15 100 ± 15 77,0 60,2 36,0 7,0
31,25 10,5 dB/100 m 50,9 40,4 38,9 23,6 100 ± 15 100 ± 10 77,0 58,3 35,1
62,5 15,0 dB/100 m 46,4 31,4 32,9 21,5 100 ± 15 100 ± 10 77,0 52,3 32,0
100 19,1 dB/100 m 43,3 24,2 28,8 20,1 100 ± 15 100 ± 10 72,5 48,2 30,0
200 27,6 dB/100 m 38,8 11,2 22,8 18,0 100 ± 22 100 ± 10 68,5 42,2 27,0
250 31,1 dB/100 m 37,3 6,3 20,8 17,3 100 ± 32 100 ± 10 66,5 40,2 26,0
300 34,3 dB/100 m 36,1 1,9 19,3 16,8 100 ± 32 100 ± 10 65,3 38,7 25,2
350 37,2 dB/100 m 35,1 17,9 16,3 100 ± 32 100 ± 10 64,3 37,3 24,6
400 40,1 dB/100 m 34,3 16,8 15,9 100 ± 32 100 ± 10 63,5 36,2 24,0
450 42,7 dB/100 m 33,5 15,7 15,5 100 ± 32 100 ± 10 62,7 35,1 23,5
500 45,3 dB/100 m 32,8 14,8 15,2 100 ± 32 100 ± 10 62,0 34,2 23,0
550 47,7 dB/100 m 32,2 14,0 14,9 100 ± 32 100 ± 10 62,4 34,4
600 50,1 dB/100 m 31,6 13,2 14,7 100 ± 32 100 ± 10 61,8 33,6
625 51,2 dB/100 m 31,4 12,9 14,5 100 ± 32 100 ± 10 61,6 33,3
750 56,7 dB/100 m 30,2 11,3 14,0 100 ± 32 100 ± 10 60,4 31,7
860 61,2 dB/100 m 29,3 10,1 13,6 100 ± 32 100 ± 10 59,5 30,5
Speisung
UL-Nennspannung
300 V (CMP), 300 V (CL3P)
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb Installation Lagerung
105 °C -20 °C bis +75 °C 0 °C bis +50 °C -20 °C bis +75 °C
Biegeradius
Mindestspannung im Ruhezustand Mindestinstallation
2,25 Zoll (57,2 mm) 2,75 Zoll (69,9 mm)

Maximale Zugspannung

25 lbs (11 kg)

Gewicht Kabelgebinde

38 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Plenum, Innenbereich

Entflammbarkeit/Brandverhalten

NFPA 262, UL 910 (Plenum), FT6, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca; CPR UKCA Klasse: Eca

NEC/UL-Compliance

Artikel 800, CMP, CMP-LP (0.7A), CL3P-LP (0.7A)

CEC/C(UL)-Compliance

CMP

ICEA-Compliance

S-116-732

IEEE-Compliance

IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4

NEMA-Compliance

ANSI/NEMA WC-66

Datenkategorie

Kategorie 6A

TIA/EIA-Compliance

ANSI/TIA-568.2-D Kategorie 6A

ISO/IEC-Compliance

ISO/IEC 11801-1, IEC 61156-5

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Weitere Standard-Compliance(s)

NFPA 130

Keine Plenum-Nummer

10GX52F

Produkthinweise

Anmerkungen

Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Werte über 625 MHz sind nur für technische Informationen gedacht. Der Druck enthält absteigende Markierungen in Fuß-/Meter von der max. Aufmachung bis 0.

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.394 Revisionsdatum: 29.04.2024

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe UPC
10GX53F 0101000 Schwarz 612825377795
10GX53F D151000 Blau 612825377757
10GX53F 0081000 Grau 612825377771
10GX53F 0091000 Weiß 612825377788
10GX53F 0041000 Gelb 612825377764
