Artikelnummer: 10GXS12

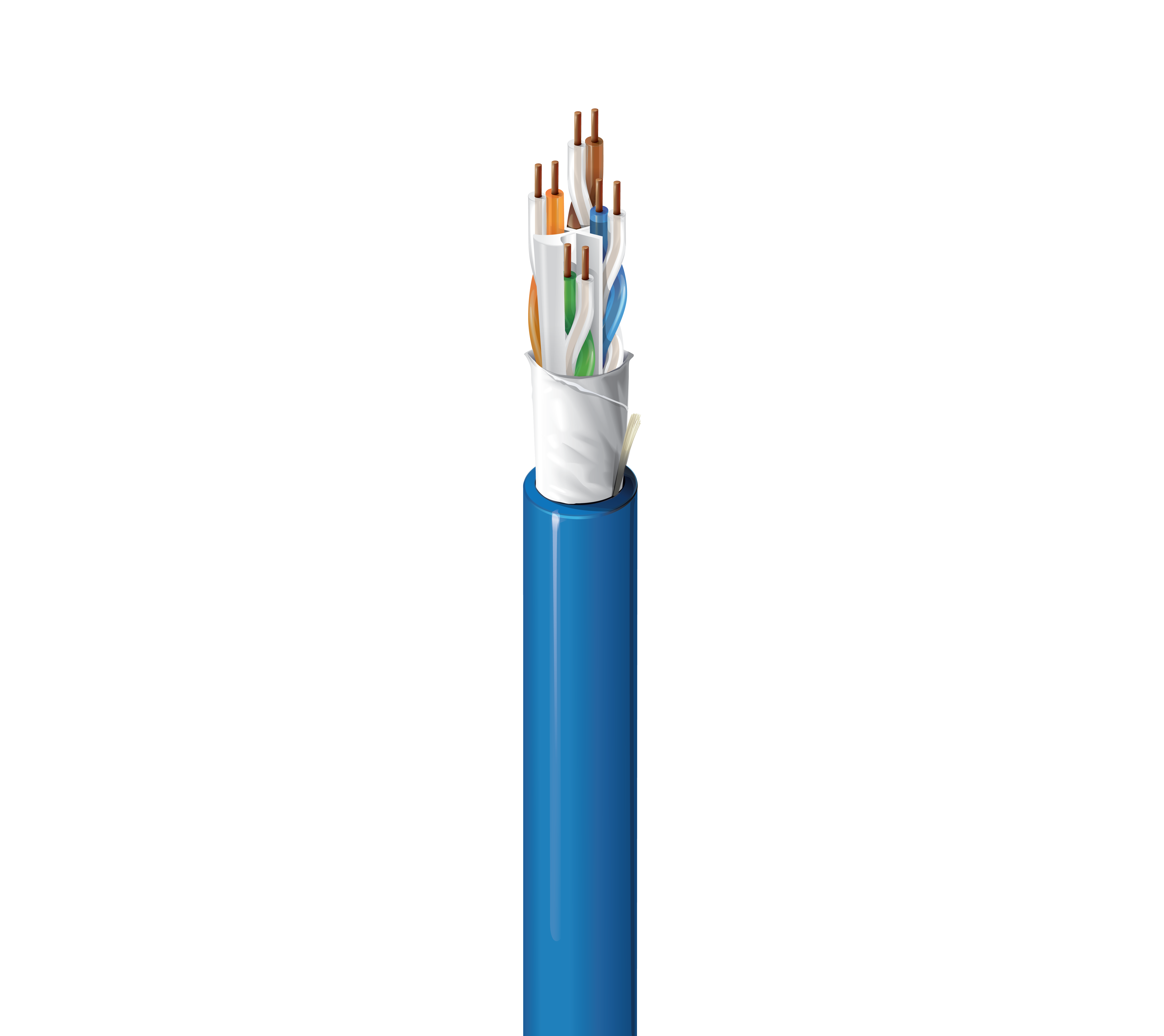

10GXS verstärktes Kabel der Kategorie 6A, 4 Paar, U/UTP, CMR

10GXS verstärktes Premise-Horizontalkabel (625 MHz) der Kategorie 6A, 4 Paar, Leiter aus massivem, blankem Kupfer, 23 AWG, U/UTP, Riser CMR, PVC-Ummantelung

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar
10GXS12
  • 10GXS12
1 von 1
  • Technische Daten
  • Artikelnummern
  • Ressourcen

Technische Daten

Einen Fehler melden

Mögliche Anwendungen

Horizontalkabel für den Innenbereich, Ethernet bis zu 10GBASE-T, Wi-Fi 6, Wi-Fi 5, PoE++, PoE+, PoE, Störungsreiche Umgebungen, Rechenzentrum EoR und MoR, Netzwerk-Backbone, HDBaseT, HDBaseT 4K UHD

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Leiter

Größe Verseilung Material Anzahl der Paare
23 AWG Massiv BC – blankes Kupfer 4

Isolierung

Material Farbcodierung
PO – Polyolefin Weiß & Blau, Weiß & Orange, Weiß & Grün, Weiß & Braun

Äußere Ummantelung

Separator Material Nennwert Durchmesser Ripcord
Zentrales Element (patentiert EquiSpline®), EquiBlock™ Isoliertechnik PVC – Polyvinylchlorid 0,275 Zoll (6,99 mm) Ja

Gesamtdurchmesser des Kabels (Nennwert)

0,275 Zoll (6,99 mm)

Elektrik

Max. Leiter DCR Max. kapazitive Unsymmetrie
82 Ohm/km (25 Ohm/1000 Fuß) 45 pF/100 m

Verzögerung

Frequenz Max. Verzögerung Max. Verzögerungsversatz Nennwert Ausbreitungsgeschwindigkeit Durchschnittlicher Verzögerungsversatz
100 MHz 537,6 ns/100 m 45 ns/100 m 65 % 30 ns/100 m

Hochfrequenz

Frequenz [MHz] Max. Einfügungsverlust (Dämpfung) Min. PSNEXT [dB] Min. PSACR [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Rückflussdämpfung) [dB] Max./Min. Eingangsimpedanz (nicht angepasst) [Ohm] Max./Min. angepasste Impedanz [Ohm] Min. PSANEXT [dB] Min. PSAACRF [dB] Min. TCL [dB] Min. ELTCTL [dB]
1 2,1 dB/100 m 75,3 73,2 74,8 20,0 100 ± 15 105 ± 10 75,0 77,0 40,0 35,0
4 3,8 dB/100 m 66,3 62,5 62,8 23,0 100 ± 15 100 ± 15 75,0 76,2 40,0 23,0
8 5,3 dB/100 m 61,8 56,5 56,7 24,5 100 ± 15 100 ± 15 75,0 70,1 40,0 16,9
10 5,9 dB/100 m 60,3 54,4 54,8 25,0 100 ± 15 100 ± 15 75,0 68,2 40,0 15,0
16 7,4 dB/100 m 57,2 49,8 50,7 25,0 100 ± 15 100 ± 15 75,0 64,1 38,0 10,9
20 8,3 dB/100 m 55,8 47,5 48,8 25,0 100 ± 15 100 ± 15 75,0 62,2 37,0 9,0
25 9,3 dB/100 m 54,3 45,0 46,8 24,3 100 ± 15 100 ± 15 75,0 60,2 36,0 7,0
31,25 10,4 dB/100 m 52,9 42,5 44,9 23,6 100 ± 15 100 ± 10 75,0 58,3 35,1 5,1
62,5 14,8 dB/100 m 48,4 33,6 38,9 21,5 100 ± 15 100 ± 10 73,6 52,3 32,0
100 18,9 dB/100 m 45,3 26,4 34,8 20,1 100 ± 15 100 ± 10 70,5 48,2 30,0
200 27,0 dB/100 m 40,8 13,8 28,8 18,0 100 ± 22 100 ± 10 66,0 42,2 27,0
250 30,4 dB/100 m 39,3 9,0 26,8 17,3 100 ± 32 100 ± 10 64,5 40,2 26,0
300 33,5 dB/100 m 38,1 4,6 25,3 16,8 100 ± 32 100 ± 10 63,3 38,7 25,2
350 36,3 dB/100 m 37,1 0,8 23,9 16,3 100 ± 32 100 ± 10 62,3 37,3 24,6
400 39,0 dB/100 m 36,3 22,8 15,9 100 ± 32 100 ± 10 61,5 36,2 24,0
450 41,5 dB/100 m 35,5 21,7 15,5 100 ± 32 100 ± 10 60,7 35,1 23,5
500 43,9 dB/100 m 34,8 20,8 15,2 100 ± 32 100 ± 10 60,0 34,2 23,0
550 46,2 dB/100 m 33,2 20,0 14,9 100 ± 32 100 ± 10 59,4 33,4
600 48,4 dB/100 m 32,6 19,2 14,7 100 ± 32 100 ± 10 58,8 32,6
625 49,5 dB/100 m 32,4 18,9 14,5 100 ± 32 100 ± 10 58,6 32,3
750 54,7 dB/100 m 32,2 17,3 14,0 57,4 30,7
860 58,9 dB/100 m 31,3 16,1 13,6 56,5 29,5

Speisung

UL-Nennspannung
300 V (CMR), 300 V (CL3R)

Temperatur

UL-Temperatur Betrieb Installation Lagerung
90 °C -20 °C bis +75 °C 0 °C bis +50 °C -20 °C bis +75 °C

Biegeradius

Mindestspannung im Ruhezustand Mindestinstallation
1,25 Zoll (31,8 mm) 2,75 Zoll (69,9 mm)

Maximale Zugspannung

25 lbs (11 kg)

Gewicht Kabelgebinde

35 lbs/1000 Fuß

Umweltverträglichkeit

Riser, Innenbereich

Nachhaltigkeit

Product Lens™, Umweltdeklaration (EDP, Environmental Product Declaration) verfügbar

Entflammbarkeit/Brandverhalten

UL 1666 Riser, FT4, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca; CPR UKCA Klasse: Eca

NEC/UL-Compliance

Artikel 800, CMR, CMR-LP (0.6A), CL3R-LP (0.6A)

CEC/C(UL)-Compliance

CMR

ICEA-Compliance

S-116-732

IEEE-Compliance

IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4

NEMA-Compliance

ANSI/NEMA WC-66

Datenkategorie

Kategorie 6A

TIA/EIA-Compliance

ANSI/TIA-568.2-D Kategorie 6A

ISO/IEC-Compliance

ISO/IEC 11801-1, IEC 61156-5

CENELEC-Compliance

Trennklasse gemäß EN50174-2 = a

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Plenum-Nummer

10GXS13

Anmerkungen

Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Werte über 625 MHz sind nur für technische Informationen gedacht. Der Druck enthält absteigende Markierungen in Fuß-/Meter von der max. Aufmachung bis 0.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.364 Revisionsdatum: 03.02.2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.364 Revisionsdatum: 03.02.2025

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC
10GXS12 0101000 Schwarz Rolle 1.000 ft 612825004226
10GXS12010A1000 Schwarz Reel-in-Box 1.000 ft 612825004318
10GXS12 0061000 Blau, hell Rolle 1.000 ft 612825004189
10GXS12006A1000 Blau, hell Reel-in-Box 1.000 ft 612825004271
10GXS12 0081000 Grau Rolle 1.000 ft 612825004202
10GXS12008A1000 Grau Reel-in-Box 1.000 ft 612825004295
10GXS12 0051000 Grün Rolle 1.000 ft 612825004172
10GXS12005A1000 Grün Reel-in-Box 1.000 ft 612825004264
10GXS12 0031000 Orange Rolle 1.000 ft 612825004158
10GXS12003A1000 Orange Reel-in-Box 1.000 ft 612825004240
10GXS12 0071000 Lila Rolle 1.000 ft 612825004196
10GXS12007A1000 Lila Reel-in-Box 1.000 ft 612825004288
10GXS12 0021000 Rot Rolle 1.000 ft 612825004141
10GXS12002A1000 Rot Reel-in-Box 1.000 ft 612825004233
10GXS12 0091000 Weiß Rolle 1.000 ft 612825004219
10GXS12009A1000 Weiß Reel-in-Box 1.000 ft 612825004301
10GXS12 0041000 Gelb Rolle 1.000 ft 612825004165
10GXS12004A1000 Gelb Reel-in-Box 1.000 ft 612825004257
