Artikelnummer: 10GXS13

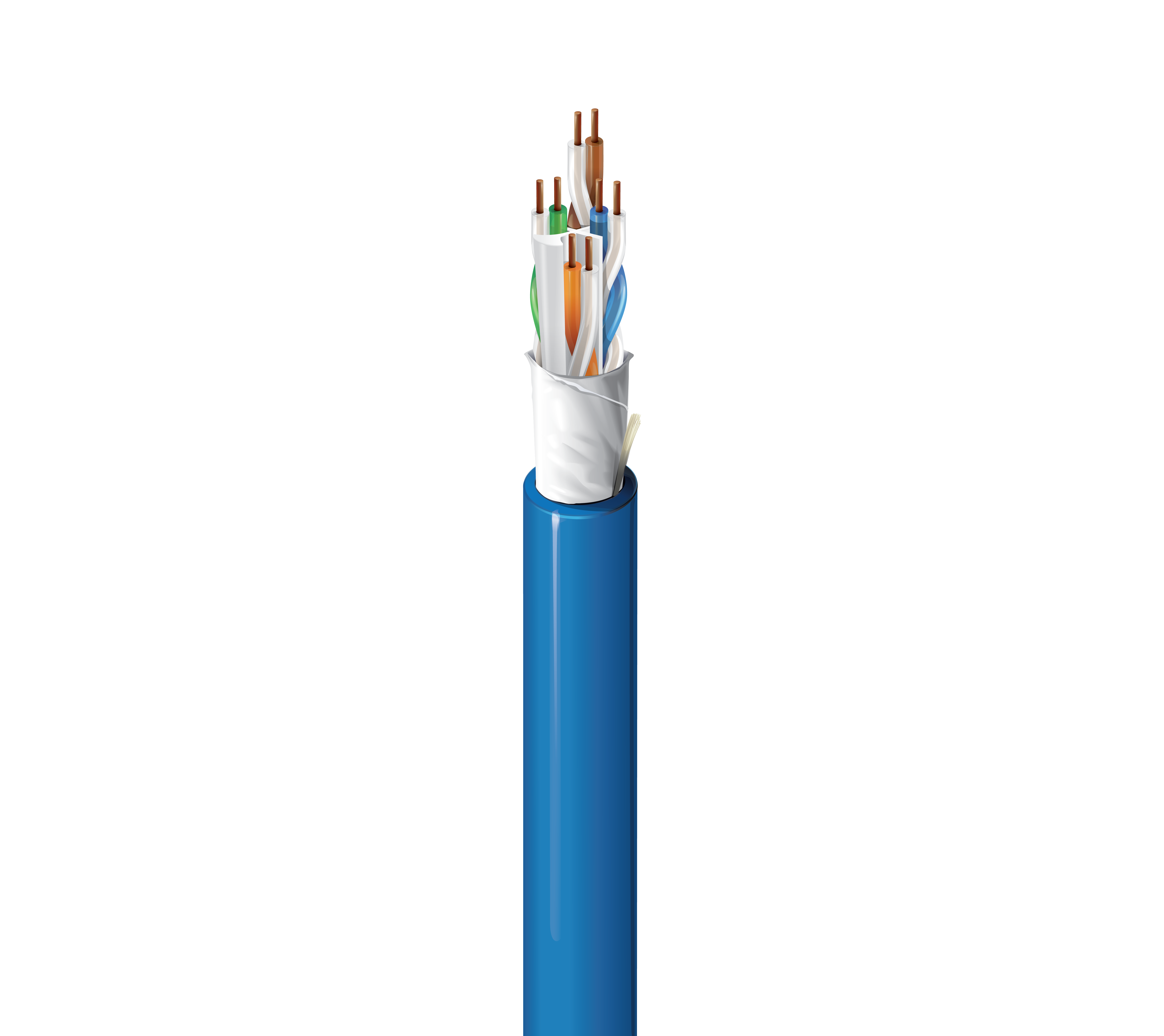

10GXS verstärktes Kabel der Kategorie 6A, 4 Paar, U/UTP, CMP

10GXS verstärktes Premise-Horizontalkabel (625 MHz) der Kategorie 6A, 4 Paar, Leiter aus massivem, blankem Kupfer, 23 AWG, U/UTP, Plenum-CMP, Ummantelung aus Flamarrest® PVC-LS

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar
10GXS13
  • 10GXS13
1 von 1
  • Technische Daten
  • Artikelnummern
  • Ressourcen

Technische Daten

Einen Fehler melden

Mögliche Anwendungen

Horizontalkabel für den Innenbereich, Ethernet bis zu 10GBASE-T, Wi-Fi 6, Wi-Fi 5, PoE++, PoE+, PoE, Störungsreiche Umgebungen, Rechenzentrum EoR und MoR, Netzwerk-Backbone, HDBaseT, HDBaseT 4K UHD

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Leiter

Größe Verseilung Material Anzahl der Paare
23 AWG Massiv BC – blankes Kupfer 4

Isolierung

Material Farbcodierung
FEP – Fluoriertes Ethylenpropylen Weiß & Blau, Weiß & Orange, Weiß & Grün, Weiß & Braun

Äußere Ummantelung

Separator Material Material-Handelsbezeichnung Nennwert Durchmesser Ripcord
Zentrales Element (patentiert EquiSpline®), EquiBlock™ Isoliertechnik PVC – Polyvinylchlorid Flamarrest® 0,265 Zoll (6,73 mm) Ja

Gesamtdurchmesser des Kabels (Nennwert)

0,265 Zoll (6,73 mm)

Elektrik

Max. Leiter DCR Max. kapazitive Unsymmetrie
82 Ohm/km (25 Ohm/1000 Fuß) 45 pF/100 m

Verzögerung

Frequenz Max. Verzögerung Max. Verzögerungsversatz Nennwert Ausbreitungsgeschwindigkeit Durchschnittlicher Verzögerungsversatz
100 MHz 537,6 ns/100 m 45 ns/100 m 69 % 30 ns/100 m

Hochfrequenz

Frequenz [MHz] Max. Einfügungsverlust (Dämpfung) Min. PSNEXT [dB] Min. PSACR [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Rückflussdämpfung) [dB] Max./Min. Eingangsimpedanz (nicht angepasst) [Ohm] Max./Min. angepasste Impedanz [Ohm] Min. PSANEXT [dB] Min. PSAACRF [dB] Min. TCL [dB] Min. ELTCTL [dB]
1 2,1 dB/100 m 75,3 73,2 74,8 20,0 100 ± 15 105 ± 10 75,0 77,0 40,0 35,0
4 3,8 dB/100 m 66,3 62,5 62,8 23,0 100 ± 15 100 ± 15 75,0 76,2 40,0 23,0
8 5,3 dB/100 m 61,8 56,5 56,7 24,5 100 ± 15 100 ± 15 75,0 70,1 40,0 16,9
10 5,9 dB/100 m 60,3 54,4 54,8 25,0 100 ± 15 100 ± 15 75,0 68,2 40,0 15,0
16 7,4 dB/100 m 57,2 49,8 50,7 25,0 100 ± 15 100 ± 15 75,0 64,1 38,0 10,9
20 8,3 dB/100 m 55,8 47,5 48,8 25,0 100 ± 15 100 ± 15 75,0 62,2 37,0 9,0
25 9,3 dB/100 m 54,3 45,0 46,8 24,3 100 ± 15 100 ± 15 75,0 60,2 36,0 7,0
31,25 10,4 dB/100 m 52,9 42,5 44,9 23,6 100 ± 15 100 ± 10 75,0 58,3 35,1 5,1
62,5 14,8 dB/100 m 48,4 33,6 38,9 21,5 100 ± 15 100 ± 10 73,6 52,3 32,0
100 18,9 dB/100 m 45,3 26,4 34,8 20,1 100 ± 15 100 ± 10 70,5 48,2 30,0
200 27,0 dB/100 m 40,8 13,8 28,8 18,0 100 ± 22 100 ± 10 66,0 42,2 27,0
250 30,4 dB/100 m 39,3 9,0 26,8 17,3 100 ± 32 100 ± 10 64,5 40,2 26,0
300 33,5 dB/100 m 38,1 4,6 25,3 16,8 100 ± 32 100 ± 10 63,3 38,7 25,2
350 36,3 dB/100 m 37,1 0,8 23,9 16,3 100 ± 32 100 ± 10 62,3 37,3 24,6
400 39,0 dB/100 m 36,3 22,8 15,9 100 ± 32 100 ± 10 61,5 36,2 24,0
450 41,5 dB/100 m 35,5 21,7 15,5 100 ± 32 100 ± 10 60,7 35,1 23,5
500 43,9 dB/100 m 34,8 20,8 15,2 100 ± 32 100 ± 10 60,0 34,2 23,0
550 46,2 dB/100 m 33,2 20,0 14,9 100 ± 32 100 ± 10 59,4 33,4
600 48,4 dB/100 m 32,6 19,2 14,7 100 ± 32 100 ± 10 58,8 32,6
625 49,5 dB/100 m 32,4 18,9 14,5 100 ± 32 100 ± 10 58,6 32,3
750 54,7 dB/100 m 32,2 17,3 14,0 57,4 30,7
860 58,9 dB/100 m 31,3 16,1 13,6 56,5 29,5

Speisung

UL-Nennspannung
300 V (CMP), 300 V (CL3P)

Temperatur

UL-Temperatur Betrieb Installation Lagerung
105 °C -20 °C bis +75 °C 0 °C bis +50 °C -20 °C bis +75 °C

Biegeradius

Mindestspannung im Ruhezustand Mindestinstallation
1,25 Zoll (31,8 mm) 2,75 Zoll (69,9 mm)

Maximale Zugspannung

25 lbs (11 kg)

Gewicht Kabelgebinde

37 lbs/1000 Fuß

Umweltverträglichkeit

Plenum, Innenbereich

Nachhaltigkeit

Product Lens™, Umweltdeklaration (EDP, Environmental Product Declaration) verfügbar

Entflammbarkeit/Brandverhalten

NFPA 262, UL 910 (Plenum), FT6, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca; CPR UKCA Klasse: Eca

NEC/UL-Compliance

Artikel 800, CMP, CMP-LP (0.7A), CL3P-LP (0.7A)

CEC/C(UL)-Compliance

CMP

ICEA-Compliance

S-116-732

IEEE-Compliance

IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4

NEMA-Compliance

ANSI/NEMA WC-66

Datenkategorie

Kategorie 6A

TIA/EIA-Compliance

ANSI/TIA-568.2-D Kategorie 6A

ISO/IEC-Compliance

ISO/IEC 11801-1, IEC 61156-5

CENELEC-Compliance

Trennklasse gemäß EN50174-2 = a

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

10GXS12

Anmerkungen

Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Werte über 625 MHz sind nur für technische Informationen gedacht. Der Druck enthält absteigende Markierungen in Fuß-/Meter von der max. Aufmachung bis 0.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.302 Revisionsdatum: 03.02.2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.302 Revisionsdatum: 03.02.2025

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC
10GXS13 0101000 Schwarz Rolle 1.000 ft 612825004035
10GXS13010A1000 Schwarz Reel-in-Box 1.000 ft 612825004134
10GXS13010U1000 Schwarz Abspulen 1.000 ft
10GXS13010Z1000 Schwarz ReelTuff Box 1.000 ft
10GXS13 D151000 Blau Rolle 1.000 ft 612825004042
10GXS13D15A1000 Blau Reel-in-Box 1.000 ft 612825004059
10GXS13D15U1000 Blau Abspulen 1.000 ft
10GXS13D15Z1000 Blau ReelTuff Box 1.000 ft
10GXS13 0081000 Grau Rolle 1.000 ft 612825004011
10GXS13008A1000 Grau Reel-in-Box 1.000 ft 612825004110
10GXS13008U1000 Grau Abspulen 1.000 ft
10GXS13 0051000 Grün Rolle 1.000 ft 612825003991
10GXS13005A1000 Grün Reel-in-Box 1.000 ft 612825004097
10GXS13005U1000 Grün Abspulen 1.000 ft
10GXS13 0031000 Orange Rolle 1.000 ft 612825003977
10GXS13003A1000 Orange Reel-in-Box 1.000 ft 612825004073
10GXS13003U1000 Orange Abspulen 1.000 ft
10GXS13 0071000 Lila Rolle 1.000 ft 612825004004
10GXS13007A1000 Lila Reel-in-Box 1.000 ft 612825004103
10GXS13007U1000 Lila Abspulen 1.000 ft
10GXS13 0021000 Rot Rolle 1.000 ft 612825003960
10GXS13002A1000 Rot Reel-in-Box 1.000 ft 612825004066
10GXS13002U1000 Rot Abspulen 1.000 ft
10GXS13 0091000 Weiß Rolle 1.000 ft 612825004028
10GXS13009A1000 Weiß Reel-in-Box 1.000 ft 612825004127
10GXS13009U1000 Weiß Abspulen 1.000 ft
10GXS13 0041000 Gelb Rolle 1.000 ft 612825003984
10GXS13004A1000 Gelb Reel-in-Box 1.000 ft 612825004080
10GXS13004U1000 Gelb Abspulen 1.000 ft
