Produktnummer: 10GXW12

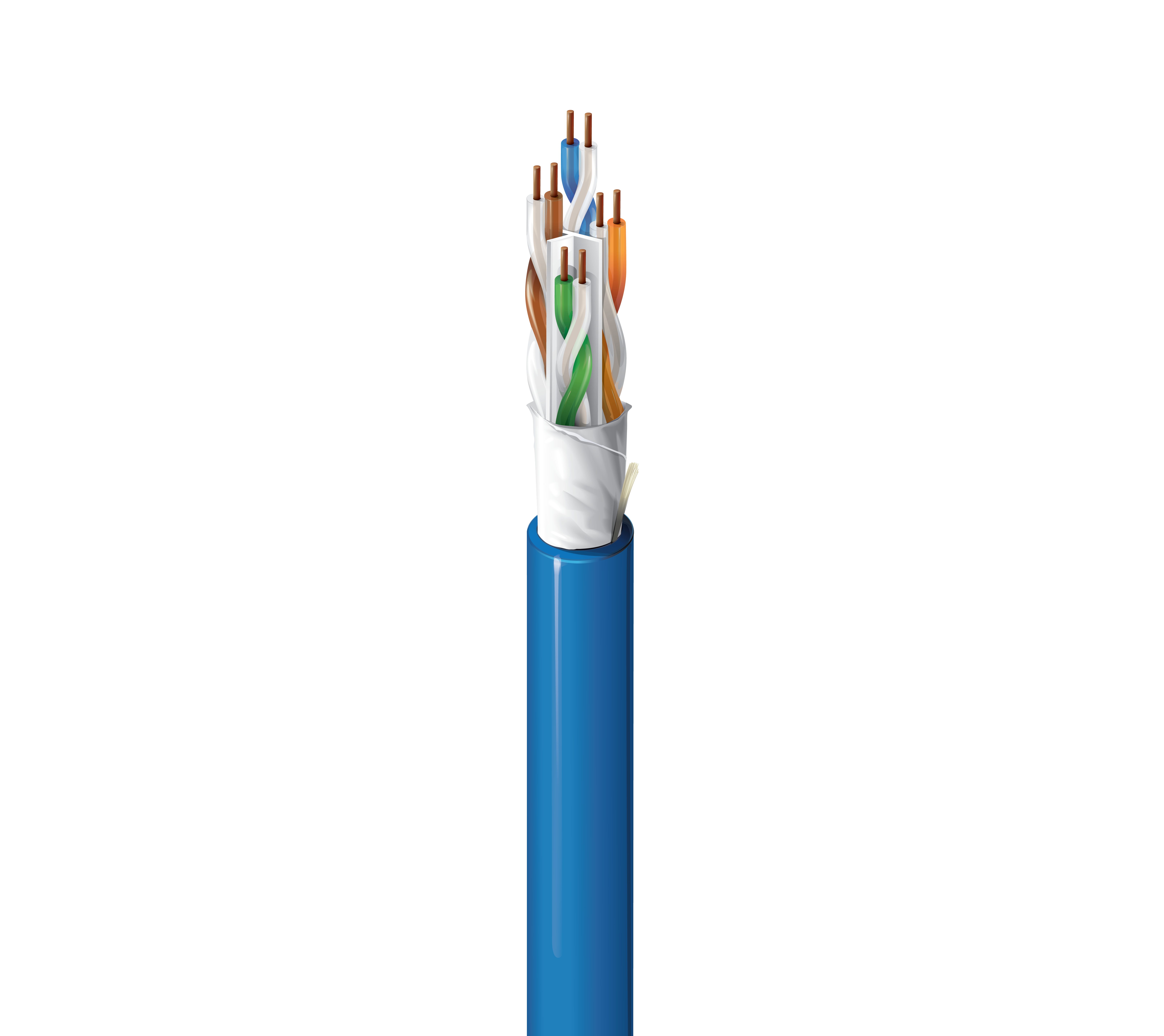

10GXW (0,260") Kategorie 6A-Kabel, 4 Paare, U/UTP, CMR

10GXW (0,260 Zoll Durchmesser) Kategorie 6A Premise Horizontalkabel (500 MHz), 4 Paare, 23 AWG massive blanke Kupferleiter, U/UTP, Riser-CMR, PVC-Mantel

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
10GXW12
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Premise Horizontal Cable, Ethernet 10GBASE-T, Wi-Fi 6, Wi-Fi 5, In-Building Wireless, In-Building Small Cells, Mobile RAN, PoE++, PoE+, PoE, HDBaseT

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Leiter

Size Stranding Material No. of Pairs
23 AWG Solid BC - Bare Copper 4

Isolierung

Material Color Code
PO - Polyolefin White & Blue, White & Orange, White & Green, White & Brown

Äußere Ummantelung

Separator Material Nom. Diameter Ripcord
Center Member (Patented T-Spline®), EquiBlock™ Barrier Technology PVC - Polyvinyl Chloride 0.260 in (6.60 mm) Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,260 Zoll (6,60 mm)

Elektrik

Max. Conductor DCR Max. Capacitance Unbalance
82 Ohm/km (25 Ohm/1000ft) 45 pF/100m

Verzögerung

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop.
100 MHz 537.6 ns/100m 45 ns/100ft 70%

Hochfrequenz

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm] Min. PSANEXT [dB] Min. PSAACRF [dB] Min. TCL [dB] Min. ELTCTL [dB]
1 2.1 dB/100m 74.3 72.3 72.2 70.2 67.8 64.8 20.0 100 ± 15 105 ± 10 67.0 67.0 40.0 35.0
4 3.8 dB/100m 65.3 63.3 61.5 59.5 55.8 52.8 23.0 100 ± 15 105 ± 10 67.0 66.2 40.0 23.0
8 5.3 dB/100m 60.8 58.8 55.4 53.4 49.7 46.7 24.5 100 ± 15 105 ± 10 67.0 60.1 40.0 16.9
10 5.9 dB/100m 59.3 57.3 53.4 51.4 47.8 44.8 25.0 100 ± 15 105 ± 10 67.0 58.2 40.0 15.0
16 7.5 dB/100m 56.2 54.2 48.8 46.8 43.7 40.7 25.0 100 ± 15 105 ± 10 67.0 54.1 38.0 10.9
20 8.4 dB/100m 54.8 52.8 46.4 44.4 41.8 38.8 25.0 100 ± 15 105 ± 10 67.0 52.2 37.0 9.0
25 9.4 dB/100m 53.3 51.3 44.0 42.0 39.8 36.8 24.3 100 ± 15 105 ± 10 67.0 50.2 36.0 7.0
31.25 10.5 dB/100m 51.9 49.9 41.4 39.4 37.9 34.9 23.6 100 ± 15 105 ± 10 67.0 48.3 35.1 5.1
62.5 15.0 dB/100m 47.4 45.4 32.4 30.4 31.9 28.9 21.5 100 ± 15 105 ± 10 65.6 42.3 32.0
100 19.1 dB/100m 44.3 42.3 25.2 23.2 27.8 24.8 20.1 100 ± 15 105 ± 10 62.5 38.2 30.0
200 27.6 dB/100m 39.8 37.8 12.2 10.2 21.8 18.8 18.0 100 ± 22 100 ± 10 58.0 32.2 27.0
250 31.1 dB/100m 38.3 36.3 7.3 5.3 19.8 16.8 17.3 100 ± 32 100 ± 10 56.5 30.2 26.0
300 34.3 dB/100m 37.1 35.1 2.9 0.9 18.3 15.3 16.8 100 ± 32 100 ± 10 55.3 28.7 25.2
350 37.2 dB/100m 36.1 34.1 16.9 13.9 16.3 100 ± 32 100 ± 10 54.3 27.3 24.6
400 40.1 dB/100m 35.3 33.3 15.8 12.8 15.9 100 ± 32 100 ± 10 53.5 26.2 24.0
450 42.7 dB/100m 34.5 32.5 14.7 11.7 15.5 100 ± 32 100 ± 10 52.7 25.1 23.5
500 45.3 dB/100m 33.8 31.8 13.8 10.8 15.2 100 ± 32 100 ± 10 52.0 24.2 23.0

Speisung

UL Voltage Rating
300 V (CMR), 300 V (CL3R)

Temperatur

UL Temperature Operating Installation Storage
90°C -20°C To +75°C 0°C To +50°C -20°C To +75°C

Biegeradius

Stationary Min.
1 in (25 mm)

Maximale Zugspannung

25 lbs (11 kg)

Gewicht Kabelgebinde

31 Pfund/1000 Fuß

Umweltverträglichkeit

Riser, Innenbereich

Entflammbarkeit/Brandverhalten

UL 1666 Riser, FT4, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMR, CMR-LP (0.5A), CL3R-LP (0.5A)

CEC/C(UL)-Compliance

CMR

ICEA-Compliance

S-116-732

IEEE-Compliance

IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4

NEMA-Compliance

ANSI/NEMA WC-66

Datenkategorie

Kategorie 6A

TIA/EIA-Compliance

ANSI/TIA-568.2-D Kategorie 6A

ISO/IEC-Compliance

ISO/IEC 11801-1, IEC 61156-5

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Plenum-Nummer

10GXW13

Anmerkungen

Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Druck umfasst absteigende Länge/Metermarkierung von der maximalen Aufmachung bis 0.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.351 Revisionsdatum: 05-26-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.351 Revisionsdatum: 05-26-2026


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC
10GXW12 0101000 Schwarz Rolle 1.000 ft 612825460565
10GXW12 0061000 Blau, hell Rolle 1.000 ft 612825460534
10GXW12006A1000 Blau, hell Rolle in der Box 1.000 ft 612825481003
10GXW12008A1000 Grau Rolle in der Box 1.000 ft 612825481010
10GXW12 0051000 Dunkelgrün Rolle 1.000 ft 612825460527
10GXW12005A1000 Dunkelgrün Rolle in der Box 1.000 ft 612825480990
10GXW12 0031000 Orange Rolle 1.000 ft 612825460503
10GXW12 0091000 Weiß Rolle 1.000 ft 612825460558
10GXW12009A1000 Weiß Rolle in der Box 1.000 ft 612825481027
10GXW12 0041000 Gelb Rolle 1.000 ft 612825460510
10GXW12004A1000 Gelb Rolle in der Box 1.000 ft 612825480983
