Product Number: 10GXW53

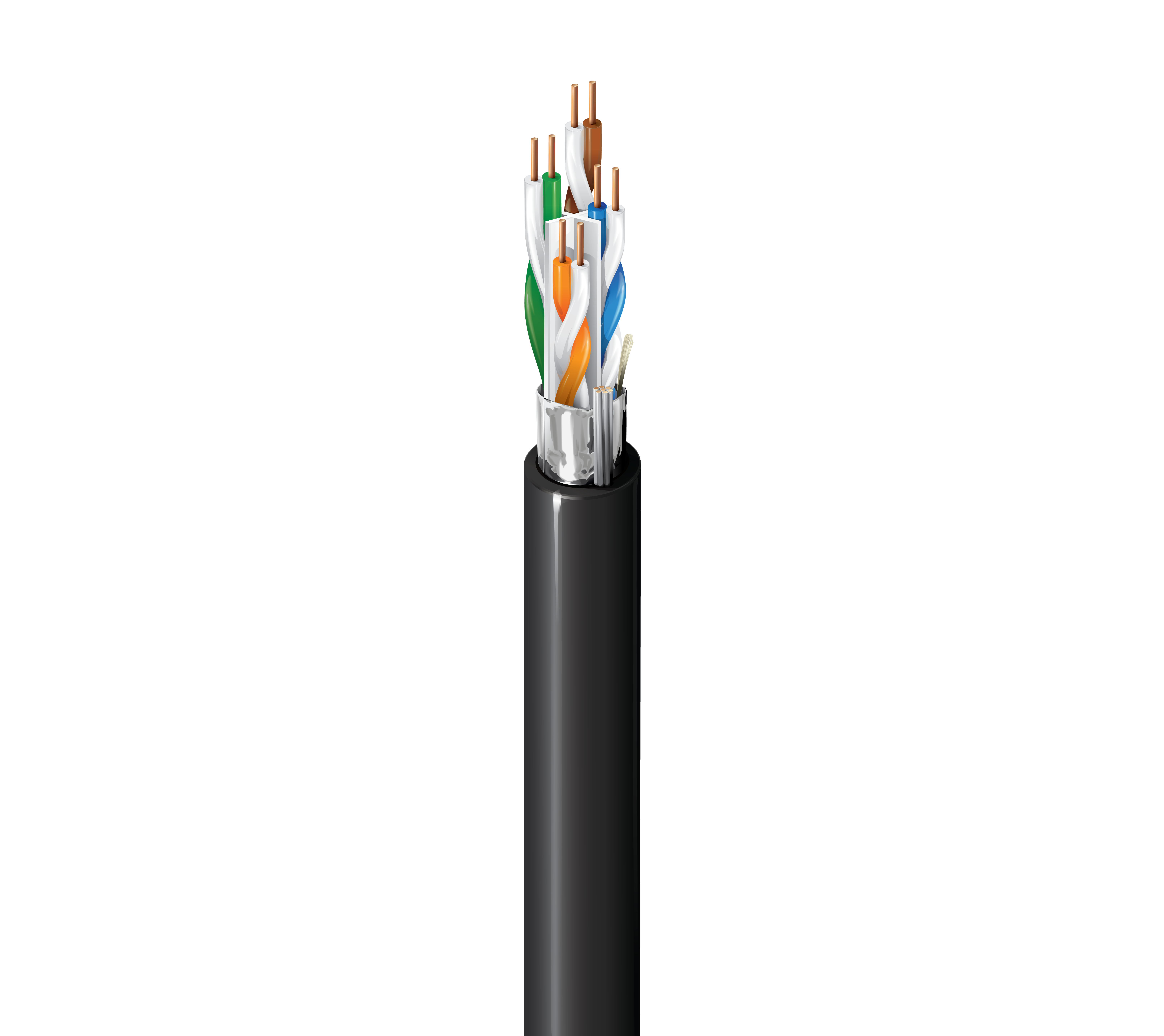

10GXW (0,265") Kategorie 6A Kabel, 4 Paar, F/UTP, CMP
10GXW Verstärktes Premise Horizontalkabel (500 MHz) der 6A, 4 Paar, Leiter aus massivem, blankem Kupfer, 23 AWG, F/UTP – mit Folie geschirmt, Plenum-CMP, Ummantelung aus Flamarrest® PVC-LS
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
| Mögliche Anwendungen | Horizontalkabel für den Innenbereich, Ethernet bis zu 10GBASE-T, Wi-Fi 6, Wi-Fi 5, Überwachung, HDBaseT, PoE++, PoE+, PoE, Störungsreiche Umgebungen |
|---|---|
|
Patent |
Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents. |
Konstruktionsmerkmale
Leiter
| Größe | Verseilung | Material | Anzahl der Paare |
|---|---|---|---|
| 23 AWG | Massiv | BC – blankes Kupfer | 4 |
Isolierung
| Material | Farbcodierung |
|---|---|
| FEP – Fluoriertes Ethylenpropylen | Weiß & Blau, Weiß & Orange, Weiß & Grün, Weiß & Braun |
Äußere Abschirmung
| Abschirmungstyp | Material | Abdeckung |
|---|---|---|
| Band | Bi-Laminat (Alum + Poly) | 100 % |
Äußere Ummantelung
| Material | Nennwert Durchmesser |
|---|---|
| PVC – Polyvinylchlorid | 0,265 Zoll (6,73 mm) |
Elektrische Kenndaten
Elektrik
| Max. Leiter DCR | Max. kapazitive Unsymmetrie |
|---|---|
| 82 Ohm/km (25 Ohm/1000 Fuß) | 45 pF/100 m |
Verzögerung
| Max. Verzögerung | Nennwert Ausbreitungsgeschwindigkeit |
|---|---|
| 537,6 ns/100 m | 69 % |
Speisung
| UL-Nennspannung |
|---|
| 300 V (CMP) |
Mechanische Kenndaten
Temperatur
| UL-Temperatur | Betrieb | Installation | Lagerung |
|---|---|---|---|
| 105 °C | -20 °C bis +75 °C | 0 °C bis +50 °C | -20 °C bis +75 °C |
Biegeradius
| Mindestinstallation |
|---|
| 2,65 Zoll (67,3 mm) |
|
Maximale Zugspannung |
25 lbs (11 kg) |
|---|---|
|
Gewicht Kabelgebinde |
37 lbs./1000 Fuß |
Standards und Compliance
|
Umweltverträglichkeit |
Plenum, Innenbereich |
|---|---|
|
Entflammbarkeit/Brandverhalten |
NFPA 262 Plenum (UL 910), FT6 |
|
CEC/C(UL)-Compliance |
CMP |
|
ICEA-Compliance |
S-116-732 |
|
IEEE-Compliance |
IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4 |
|
NEMA-Compliance |
ANSI/NEMA WC-66 |
|
Datenkategorie |
Kategorie 6A |
|
TIA/EIA-Compliance |
ANSI/TIA-568.2-D Kategorie 6A |
|
ISO/IEC-Compliance |
ISO/IEC 11801-1, IEC 61156-5 |
|
Einhaltung der europäischen Richtlinien |
EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE) |
Produkthinweise
|
Anmerkungen |
Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems. |
|---|
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.165 Revisionsdatum: 25.09.2024 |
|---|
Belden.GenericSpecificationTitle
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.165 Revisionsdatum: 25.09.2024 |
|---|
Artikelnummer
| Artikelnr. | Farbe | Wicklung | Länge |
|---|---|---|---|
| 10GXW53 0101000 | Schwarz | Rolle | 1.000 ft |
| 10GXW53010Z1000 | Schwarz | ReelTuff Box | 1.000 ft |
| 10GXW53 D151000 | Blau | Rolle | 1.000 ft |
| 10GXW53D15Z1000 | Blau | ReelTuff Box | 1.000 ft |
