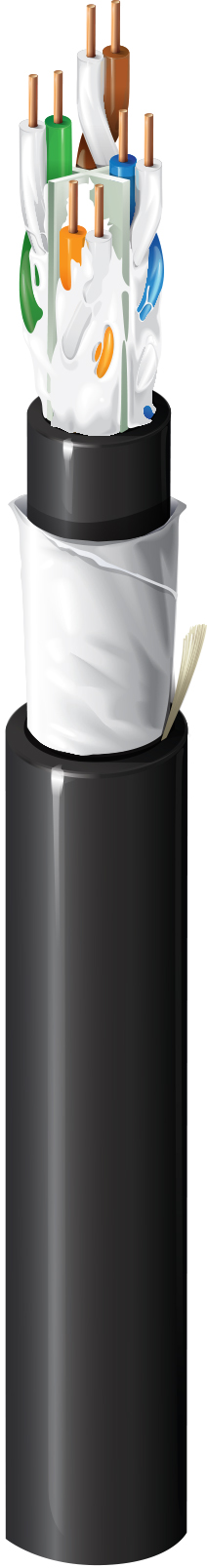

Datatuff Industriekabel der Kategorie 6A (500 MHz), OSP-zertifiziert, 4 Paare, 23 AWG massive blanke Kupferleiter, U/UTP, innerer Polyolefinmantel, gelgefüllt, äußerer Polyolefinmantel

Verfügbarkeit:

Amerika
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	OSP-Außenanlage, Premise Horizontal Cable, Ethernet bis zu 10GBASE-T, Wi-Fi 6, Wi-Fi 5, PoE++, PoE+, PoE, HDBaseT
Patent	Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Konstruktionsmerkmale

Leiter

Size	Stranding	Material	No. of Pairs
23 AWG	Solid	BC - Bare Copper	4

Isolierung

Material	Color Code
PO - Polyolefin	White & Blue, White & Orange, White & Green, White & Brown

Innere Ummantelung

Material	Nom. Diameter	Ripcord
PE - Polyethylene	0.260 in (6.60 mm)	Yes

Wasserabweisend	Gelfüllung

Äußere Ummantelung

Separator	Material	Nom. Diameter	Ripcord
Center Member (Patented X-Spline®), EquiBlock™ Barrier Technology	PE - Polyethylene	0.355 in (9.02 mm)	Yes

Gesamtdurchmesser des Kabels (Nennwert)	0,355 Zoll (9,02 mm)

Elektrische Kenndaten

Elektrik

Max. Conductor DCR	Max. Capacitance Unbalance
82 Ohm/km (25 Ohm/1000ft)	45 pF/100m

Verzögerung

Frequency	Max. Delay Skew	Nom. Velocity of Prop.
100 MHz	45 ns/100m	65%

Hochfrequenz

Frequency [MHz]	Max. Insertion Loss (Attenuation) [dB/100m]	Min. NEXT [dB]	Min. PSNEXT [dB]	Min. ACR [dB]	Min. PSACR [dB]	Min. ACRF (ELFEXT) [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (Return Loss) [dB]	Max./Min. Input Impedance (unFitted) [Ohm]	Max./Min. Fitted Impedance [Ohm]	Min. PSANEXT [dB]	Min. PSAACRF [dB]	Min. TCL [dB]	Min. ELTCTL [dB]
1	2.1	74.3	72.3	72.2	70.2	67.8	64.8	20.0	105 +/- 10	115 +/- 15	67.0	67.0	40.0	35.0
4	3.8	65.3	63.3	61.5	59.5	55.8	52.8	23.0	105 +/- 10	100 +/- 7	67.0	66.2	40.0	23.0
8	5.3	60.8	58.8	55.4	53.4	49.7	46.7	24.5	100 +/- 22	100 +/- 7	67.0	60.1	40.0	16.9
10	5.9	59.3	57.3	53.4	51.4	47.8	44.8	25.0	100 +/- 22	100 +/- 7	67.0	58.2	40.0	15.0
16	7.5	56.2	54.2	48.8	46.8	43.7	40.7	25.0	100 +/- 22	100 +/- 7	67.0	54.1	38.0	10.9
20	8.4	54.8	52.8	46.4	44.4	41.8	38.8	25.0	100 +/- 22	100 +/- 7	67.0	52.2	37.0	9.0
25	9.4	53.3	51.3	44.0	42.0	39.8	36.8	24.3	100 +/- 22	100 +/- 7	67.0	50.2	36.0	7.0
31.25	10.5	51.9	49.9	41.4	39.4	37.9	34.9	23.6	100 +/- 22	100 +/- 7	67.0	48.3	35.1	5.1
62.5	15.0	47.4	45.4	32.4	30.4	31.9	28.9	21.5	100 +/- 22	100 +/- 7	65.6	42.3	32.0
100	19.1	44.3	42.3	25.2	23.2	27.8	24.8	20.1	100 +/- 22	100 +/- 7	62.5	38.2	30.0
200	27.6	39.8	37.8	12.2	10.2	21.8	18.8	18.0	100 +/- 22	100 +/- 7	58.0	32.2	27.0
250	31.1	38.3	36.3	7.3	5.3	19.8	16.8	17.3	100 +/- 32	100 +/- 7	56.5	30.2	26.0
300	34.3	37.1	35.1	2.9	0.9	18.3	15.3	16.8	100 +/- 32	100 +/- 7	55.3	28.7	25.2
350	37.2	36.1	34.1			16.9	13.9	16.3	100 +/- 32	100 +/- 7	54.3	27.3	24.6
400	40.1	35.3	33.3			15.8	12.8	15.9	100 +/- 32	100 +/- 7	53.5	26.2	24.0
450	42.7	34.5	32.5			14.7	11.7	15.5	100 +/- 32	100 +/- 7	52.7	25.1	23.5
500	45.3	33.8	31.8			13.8	10.8	15.2	100 +/- 32	100 +/- 7	52.0	24.2	23.0

Speisung

Voltage Rating
300 V

Mechanische Kenndaten

Temperatur

Operating	Installation	Storage
-40°C To +75°C	-40°C To +60°C	-40°C To +75°C

Biegeradius

Stationary Min.	Installation Min.
3.0 in (76 mm)	3.75 in (95.3 mm)

Maximale Zugspannung	25 lbs (11 kg)
Gewicht Kabelgebinde	48 lbs/1000ft (71 kg/km)

Standards und Compliance

Umweltverträglichkeit	Außenbereich, Außenbereich, Sonnenlichtbeständigkeit, Freileitungen – bei Unterstützung durch Längstragseil
CPR-Compliance	CPR Euroklasse: Fca; CPR UKCA Klasse: Fca
ICEA-Compliance	S-116-732, S-56-434, S-99-689, S-100-685
IEEE-Compliance	IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4
NEMA-Compliance	ANSI/NEMA WC-66
Datenkategorie	Kategorie 6A
TIA/EIA-Compliance	ANSI/TIA-568.2-D Kategorie 6A
ISO/IEC-Compliance	ISO/IEC 11801-1, IEC 61156-5
CENELEC-Compliance	Trennklasse gemäß EN50174-2 = a
Einhaltung der europäischen Richtlinien	EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
APAC-Compliance	China RoHS II (GB/T 26572-2011)

Produkthinweise

Anmerkungen	Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Es kann nicht garantiert werden, dass das Kabel die TIA 568.2-Spezifikation für Verzögerungen über 90 m erfüllt. Der Druck umfasst absteigende Fuß-/Metermarkierungen von der maximalen Aufstelllänge bis 0. Vollständig wasserfest. Geeignet für die Erdverlegung oder den Einsatz an nassen Standorten im Freien. Nicht empfohlen für Anwendungen mit direkter Erdverlegung ohne zusätzlichen Quetsch- und Aufprallschutz. Zusätzlicher Quetsch- und Aufprallschutz wäre beispielsweise durch Kabelpanzerung, Installation in einem Kabelkanal oder Installation mit Überkopfbarrieren gemäß Belden Technical Bulletin T/8-6 möglich. Belden empfiehlt die Verwendung eines Eingangsabgrenzungspunkts beim Übergang innerhalb von Gebäuden mit gelgefüllten OSP-Kabeln, da das Kabeldesign ein Gel enthält, das speziell für feuchte Außenumgebungen geeignet ist. Die empfohlene Übergangsstelle ist die REVConnect-Kernkupplung, Artikel-Nr. RVACPKUBK-S1.

Anmerkungen

Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Es kann nicht garantiert werden, dass das Kabel die TIA 568.2-Spezifikation für Verzögerungen über 90 m erfüllt. Der Druck umfasst absteigende Fuß-/Metermarkierungen von der maximalen Aufstelllänge bis 0. Vollständig wasserfest. Geeignet für die Erdverlegung oder den Einsatz an nassen Standorten im Freien. Nicht empfohlen für Anwendungen mit direkter Erdverlegung ohne zusätzlichen Quetsch- und Aufprallschutz. Zusätzlicher Quetsch- und Aufprallschutz wäre beispielsweise durch Kabelpanzerung, Installation in einem Kabelkanal oder Installation mit Überkopfbarrieren gemäß Belden Technical Bulletin T/8-6 möglich. Belden empfiehlt die Verwendung eines Eingangsabgrenzungspunkts beim Übergang innerhalb von Gebäuden mit gelgefüllten OSP-Kabeln, da das Kabeldesign ein Gel enthält, das speziell für feuchte Außenumgebungen geeignet ist. Die empfohlene Übergangsstelle ist die REVConnect-Kernkupplung, Artikel-Nr. RVACPKUBK-S1.
