Produktnummer: FD1B004LB

Innen-/Außenbereich LSZH/Riser OM1 Breakout 4 Fasern

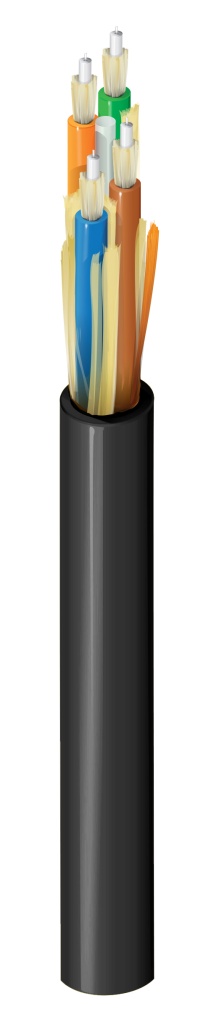

FX Indoor/Outdoor OM1 Breakout 4 Fasern LSZH-Untereinheiten (2,0 mm) Schwarze Ummantelung

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
FD1B004LB
  • FD1B004LB
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Horizontaler Backbone

Fasertyp

OM1

Faserkerndurchmesser

62,5/125μm µm

Faserdurchmesser

250 µm

Glasfaser-Puffermaterial

LSZH – Raucharm und halogenfrei (flammhemmend)

Durchmesser des Faserpuffers

900 μm µm

Faseranzahl

4

Farbcodierung der Faser

TIA-598-D

Anzahl aktiver Untergruppen

4

Anzahl der Füllstoffe

0

Fasern pro Untergruppe

1

Untergruppe Wasserabweisend

Wasserabweisendes Aramid

Durchmesser Untereinheit

0,078 Zoll (2,0 mm)

Farbe der Untergruppe

Orange

Faser-Untereinheit Verstärkungselemente

Wasserabweisende Aramidgarne

Typ des zentralen Verstärkungselements

GRP

Kern-Wickelmaterial

Wasserabweisendes Band

Kabelseele, feuchtigkeitsdicht

Wasserblockender Mantel

Verstärkungselement

Wasserabweisende Aramidgarne

Material der Ummantelung

LSZH – Raucharm und halogenfrei (flammhemmend)

Nom. Durchmesser

0,321 Zoll (8,2 mm)

Farbe der äußeren Ummantelung

Schwarz

Ripcord äußere Ummantelung

2

Optische Merkmale

Wavelength 850 nm 1300 nm
Max. Attenuation 3.25 dB/km 1.0 dB/km
1 Gigabit Ethernet Performance 300 m 550 m
10 Gigabit Ethernet Performance 33 m --
Min. Restricted Mode Launch  220 MHz.km --
Min. Overfilled Launch (OFL) Bandwidth 200 MHz.km 500 MHz.km

Minimaler Biegeradius bei der Installation

15x Kabelaußendurchmesser

Minimaler Biegeradius im Betrieb

10x Kabelaußendurchmesser

Max. Zugfestigkeit während der Installation

1330 N (300 lbf)

Max. Zugfestigkeit während des Betriebs

400 N (90 lbf)

Druckfestigkeit

220 N/cm

Gewicht Kabelgebinde

17 lbs/kft (26 kg/km)

Temperaturbereich für die Installation

-20°C bis +70°C

Betriebstemperaturbereich

-40°C bis +70°C

Lagertemperaturbereich

-40°C bis +70°C

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung, Erdverlegung

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

OFNR, FT4

ICEA-Compliance

S-104-696

TIA/EIA-Compliance

ANSI/ICEA S-104-696

Aktualisierung und Überarbeitung

Revisionsnummer: 0.69 Revisionsdatum: 05-31-2024

Aktualisierung und Überarbeitung

Revisionsnummer: 0.69 Revisionsdatum: 05-31-2024
