Produktnummer: FX Brilliance OM4 LC kodiert

FX Brillance OM4 LC Kodierter Steckverbinder

FX Brilliance Universal OM4 LC Kodierter mechanischer Steckverbinder

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv

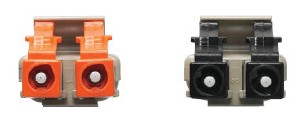

FX Brilliance OM4 LC kodiert
  • FX Brilliance OM4 LC kodiert
1 von 1

Technische Daten

Expand All

Umgebung

Innenbereich

Mögliche Anwendungen

Innenabschluss von Glasfaserkabeln: Patchpanels, Kommunikationsanschlüsse, Fiber-to-the-Desk, Verteilerrahmen, Campus, Kundenstandort, Zugangsnetz, Rechenzentren

Aufbau der Glasfaserkabel

Fiber Type
OM4

Mechanische Spezifikationen

Test TIA 568.3-D (MM)
Intermateability Requirement Compliant with TIA/EIA-604-10A (FOCIS 10)
Operating Temp Range -40°C to +75°C
Storage Temp Range -40°C to +60°C
Durability 500 cycles, less than 0.2 dB change, FOTP-21

Maximaler Einfügungsverlust

0,50 dB

Durchschnittlicher Einfügungsverlust

0,20 dB

Minimale Reflexion bei 1550 nm

-30 dB

Mechanische Tests

Description

Anschlussart

Mechanisch

Dauerhaftigkeit@Termination1

500 Zyklen, weniger als 0,2 dB Änderung, FOTP-21

Betriebstemperaturbereich

-40°C bis +75°C

Lagertemperaturbereich

-40°C bis +60°C

Materialien

Description Material Color
Boot Rubber Black
Protective Ferrule Cap Plastic Opaque
Connector Body Plastic Erika Violet
Ferrule Ceramic

TIA/EIA-Compliance

TIA 568-C.3

MII Bestell-Nr. 39 (China RoHS)

EUP 50

Sicherheitsbescheinigung

ACA

Enthaltene Teile

900 µm-Manschette, Schutzkappe für die Ferrule

Zugehörige Teile

FX Brilliance Precision-Installationskit, Manschetten für 2 mm und 3 mm ummantelte Glasfaser, Breakout-Kits von 250 m bis 900 m.µµ

Verpackung

Einzeln verpackt in einem versiegelten Plastikbeutel. Fünfundzwanzig (25) Steckverbinder kommen in einer staub- und feuchtigkeitsbeständigen Blisterverpackung.

Anmerkungen

Beachten Sie das Installationshandbuch PX105234 für die Installationsverfahren. Die Faser kann bis zu 5 Mal mit dem gleichen Steckverbinder neu terminiert werden.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.52 Revisionsdatum: 02-12-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.52 Revisionsdatum: 02-12-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Verpackung UPC
AX105236-B25 Aquamarin 25er-Pack 611589106085
AX105231-B25 Schwarz 25er-Pack 611589106030
AX105233-B25 Blau 25er-Pack 611589106054
AX105237-B25 Braun 25er-Pack 611589106092
AX105229-B25 Grün 25er-Pack 611589106016
AX105232-B25 Orange 25er-Pack 611589106047
AX105228-B25 Rot 25er-Pack 611589106009
AX105235-B25 Rosa 25er-Pack 611589106078
AX105238-B25 Schiefer 25er-Pack 611589106108
AX105238-S1 Schiefer 1er-Pack 611589105705
AX105234-B25 Violett 25er-Pack 611589106061
AX105239-B25 Weiß 25er-Pack 611589106115
AX105230-B25 Gelb 25er-Pack 611589106023
