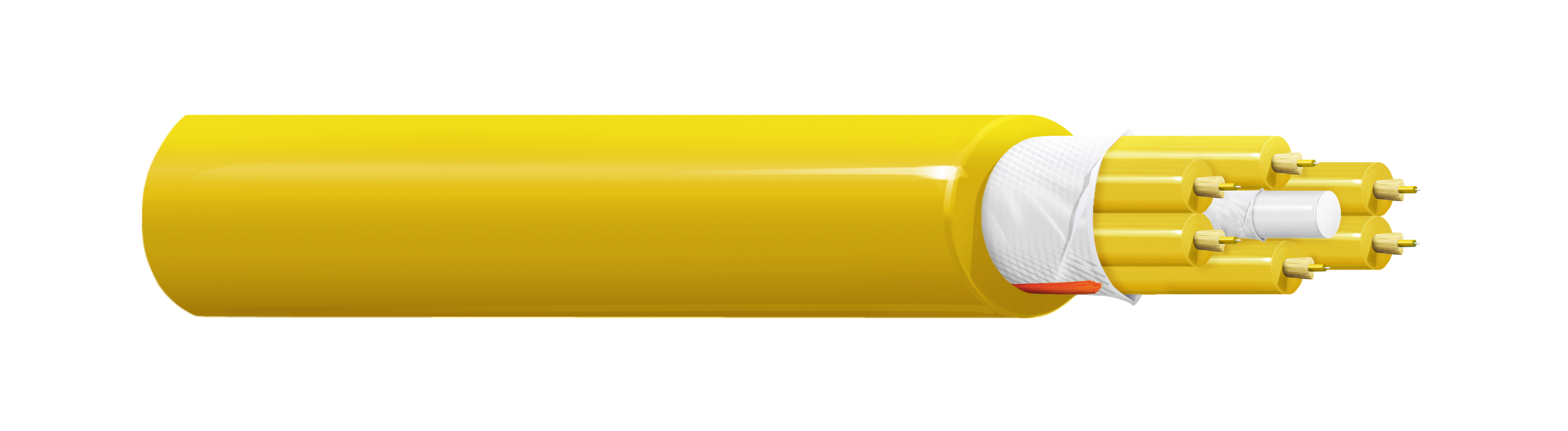

Produktnummer: GUBTF02

Universelles, dicht gepuffertes Breakoutkabel mit LSZH-Mantel, 2f SM OS2 G.657.A2. CPR Dca.

Universelles (für den Innen- und Außenbereich) Vollader-Breakout-Kabel mit raucharmem und halogenfreiem Außenmantel. 2 Fasern SM OS2 G.657.A2. CPR Euroklasse: Dca.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
GUBTF02
  • GUBTF02
1 von 1

Technische Daten

Expand All

Umgebung

Innenbereich/Außenbereich – Euroklasse Dca

Mögliche Anwendungen

Für den Außen- und Inneneinsatz in strukturierten (Daten-)Verkabelungssystemen wie Industrie-Backbone, Campus-Backbone, Gebäude-Backbone (Riser) und/oder Horizontalverkabelung. Für den Außen- und Inneneinsatz in Netzwerken für Industrie, Telekommunikation, Kabelfernsehen und/oder Rundfunk. Unterstützt alle Computernetzwerkanwendungen wie FDDI, Gigabit Ethernet und ATM.

Aufbau der Glasfaserkabel

Fiber Type Fiber Grade acc. ITU-T Fiber Count Subunit Color
OS2 G.657A2 2 TIA coding (Gxxxxxx.T): Blue, Orange

Faser-Farbcode

TIA-Kodierung (Gxxxxxx.T): Blau

Puffer-Spezifikation

Fiber Type Buffer Construction Buffer Material Buffer Diameter
OS2 Tight LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.9 mm

Typ des zentralen Verstärkungselements

GRP

Wasserdichte Kabelseele

Ja

Kabelseele, feuchtigkeitsdicht

Wasserblockender Mantel

Gewicht Kabelgebinde

42 kg/km

Anzahl aktiver Untergruppen

2

Anzahl der Positionen der Untergruppe

4

Fasern pro Untergruppe

1

Panzerungstyp

Nicht gepanzert

Anzahl der Ummantelungen

Einzelummantelung

Äußere Ummantelung

Material Nominal Diameter Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant) 7.2 mm Yes

Äußere Ummantelung1 Anmerkungen zur Tabelle

Standardfarbe: Gelb. Verfügbare Farben: Orange, Gelb, Türkis, Erikaviolett, Rot, Blau, Grün, Braun, Violett, Pink, Grau, Weiß, Schwarz, Limettengrün

Maximale Dämpfung bei 1310 nm

0.40 dB/km

Maximale Dämpfung bei 1550 nm

0.30 dB/km

Maximale Dämpfung bei 1625 nm

0.30 dB/km

Mechanische Tests

Description Tested Standard Requirement/Value According to Family Specification
Cable Min. Bend Radius Installation (Short Term) IEC 60794-1-21-E6 144 mm IEC 60794-2-20
Cable Min. Bend Radius Operation (Long Term) IEC 60794-1-21-E11 72 mm IEC 60794-2-20
Cable Max. Tensile Strength Installation (Short Term) 420 N (94 lbf) IEC 60794-2-20
Cable Max. Tensile Strength Operation (Long Term) IEC 60794-1-21-E1
Cable Max. Crush Resistance Installation (Short Term) IEC 60794-1-21-E3 5 kN/m IEC 60794-2-20
Cable Max. Crush Resistance Operation (Long Term) IEC 60794-1-21-E3 3 kN/m IEC 60794-2-20

Betriebstemperaturbereich

-30 °C bis +70 °C

Temperaturbereich für die Installation

-5 °C bis +50 °C

Lagertemperaturbereich

-30 °C bis +70 °C

UL-Klassifizierung/Flammtest

Sonstige Klassifizierung, nicht UL

IEC 60754-2 – Halogensäuregasmenge – maximale Leitfähigkeit

10 µS/mm

Entflammbarkeit gemäß IEC

IEC 60332-1-2

IEC 60754-2 – Halogensäuregasmenge – Mindest-pH-Wert

4.3

IEC 60754-1 – Halogenmenge

Null

IEC 61034-2 – Rauchdichte min. Durchlässigkeit

60%

CPR-Euroklasse

Dca-s1,d1,a1

REACH

Konform

ISO/IEC-Compliance

IEC 60794, ISO/IEC 11801-1

Schutz vor UV-Strahlung und Sonnenlicht

Ja

Aktualisierung und Überarbeitung

Revisionsnummer: 0.56 Revisionsdatum: 09-17-2024

Aktualisierung und Überarbeitung

Revisionsnummer: 0.56 Revisionsdatum: 09-17-2024
