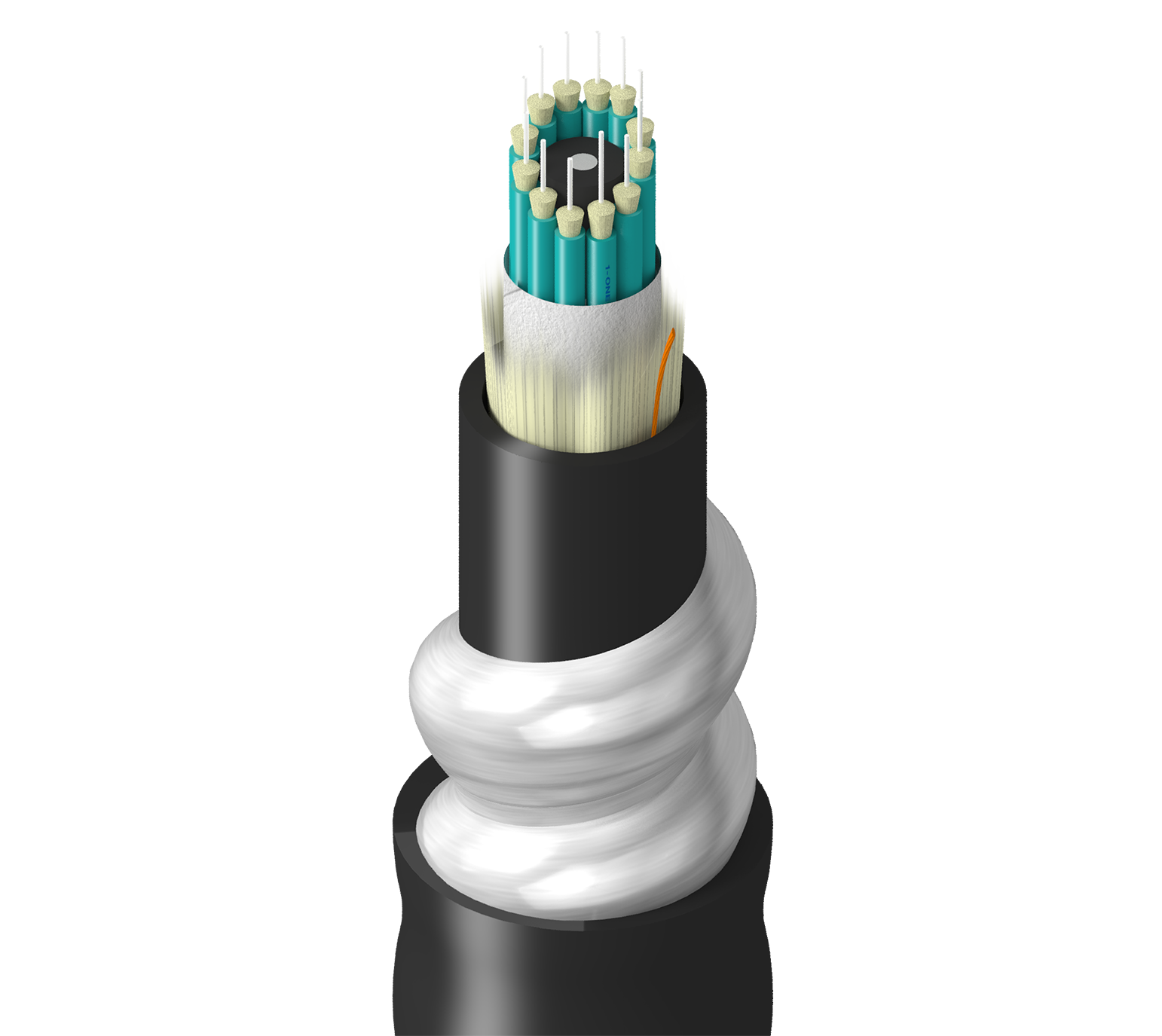

Produktnummer: TF-3BB-012-RI5

Fabrik, Innen+Außen, BO, OM3, 12f, Untereinheit 2,0 mm, AIA, Doppeljacke – PVC, OFCR, Ozon-, UV- und Ölbeständig

Fabrikqualität, Innen-/Außenbereich, Breakout, OM3, 12 Fasern, Untereinheiten 2,0 mm 900 µm, Aluminium-Interlock-Panzerung, Doppelmantel – PVC, OFCR, ozon-, UV- und ölbeständig

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
TF-3BB-012-RI5
  • TF-3BB-012-RI5
1 von 1

Technische Daten

Expand All

Produktkategorie

Breakout-Glasfaserkabel

Mögliche Anwendungen

Horizontale Reichweite & Backbone-Daten-/Telekommunikationsnetzwerk, laute Umgebung, Innen-/Außenbereich & Feuchte Standorte, Nagetiersicher

Fasertyp

OM3

Faserkerndurchmesser

50 µm

Faserdurchmesser

250 µm

Glasfaser-Puffermaterial

PVC – Polyvinylchlorid

Durchmesser des Faserpuffers

900 µm

Faseranzahl

12

Farbcodierung der Faser

TIA-598-D

Anzahl aktiver Untergruppen

12

Fasern pro Untergruppe

1

Durchmesser Untereinheit

0,78 Zoll (2,0 mm)

Farbe der Untergruppe

Aquamarin

Faser-Untereinheit Verstärkungselemente

Wasserabweisende Aramidgarne

Typ des zentralen Verstärkungselements

GRP

Kern-Wickelmaterial

Wasserabweisendes Band

Verstärkungselement der inneren Ummantelung

Wasserabweisende Aramidgarne

Material

PVC – Polyvinylchlorid

Nennwert Diameter@InnerJacket1 (cnv)

0,540 Zoll (13,7 mm)

Farbe

Schwarz

Panzertyp und Material

AIA – Aluminium-Verriegelungspanzer

Material der Ummantelung

PVC – Polyvinylchlorid

Nom. Durchmesser

0,950 Zoll (24,1 mm)

Optische Merkmale

Wavelength 850 nm 1300 nm
Max. Attenuation 3.0 dB/km 1.0 dB/km
1 Gigabit Ethernet Performance 1000 550
10 Gigabit Ethernet Performance 300 m --
Min. Effective Modal Bandwidth (EMB) 2000 MHz.km --
Min. Overfilled Launch (OFL) Bandwidth 1500 MHz.km 500 MHz.km

Minimaler Biegeradius bei der Installation

20x Kabelaußendurchmesser

Minimaler Biegeradius im Betrieb

10x Kabelaußendurchmesser

Max. Zugfestigkeit während der Installation

1335 N (300 lbf)

Max. Zugfestigkeit während des Betriebs

400 N (90 lbf)

Druckfestigkeit

220 N/cm

Gewicht Kabelgebinde

298 lbs/kft (443 kg/km)

Temperaturbereich für die Installation

-10°C bis +60°C

Betriebstemperaturbereich

-40°C bis +70°C

Lagertemperaturbereich

-40°C bis +70°C

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung und Öl

Entflammbarkeit/Brandverhalten

OFCR, FT4

ICEA-Compliance

S-104-696

Anmerkungen

Beständig gegen Ozon und Hydraulikflüssigkeit

Aktualisierung und Überarbeitung

Revisionsnummer: 0.23 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.23 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung
TF-3BB-012-RI5N Schwarz Rolle
