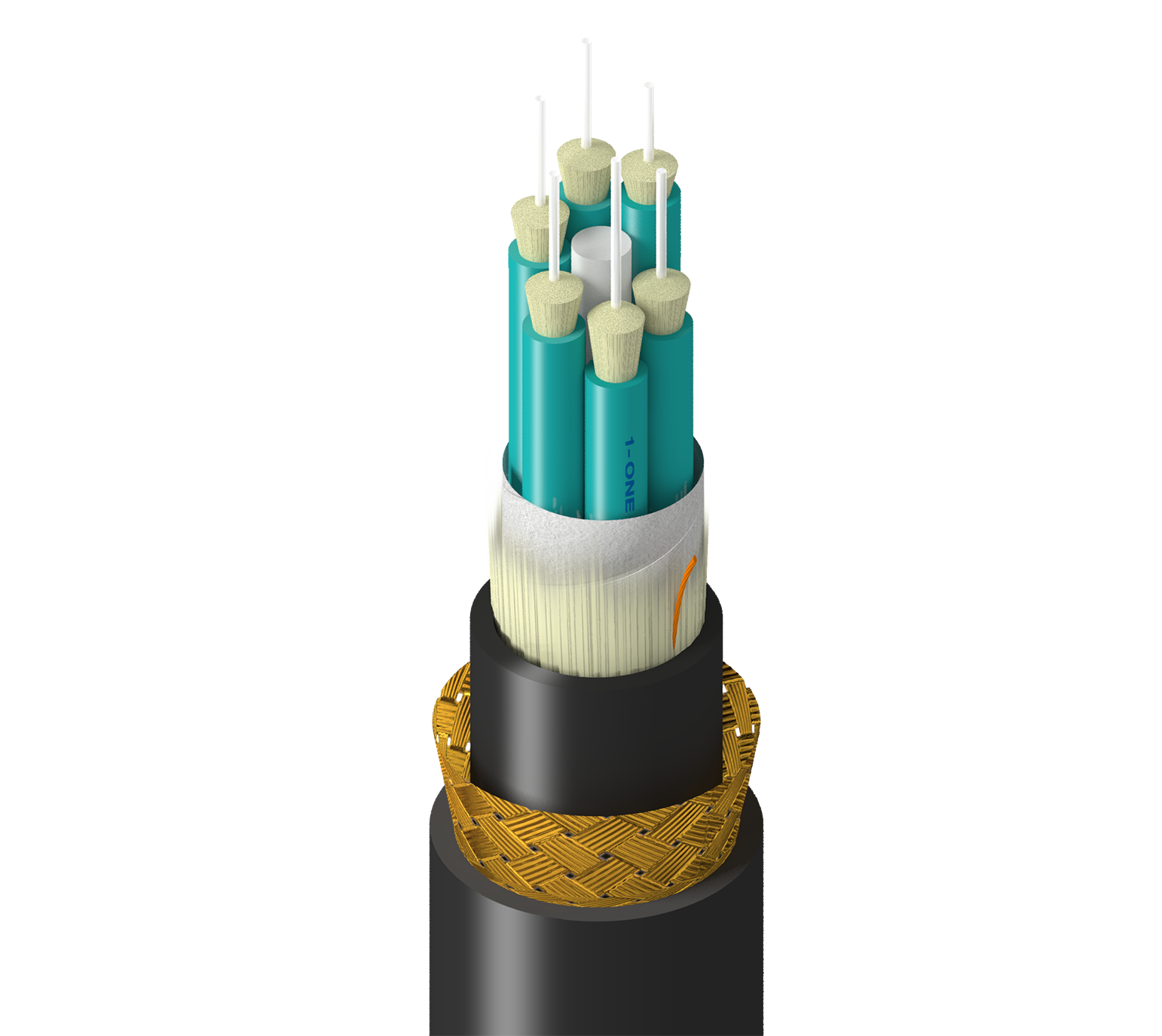

Produktnummer: TM-3BB-006-LBA

Marine, Innen- und Außenbereich, BO, OM3, 6f, Untereinheit 2,0 mm, BBA, Doppeljacke – LSZH, OFCR-ST1, ABS

Marinequalität, Innen-/Außenbereich, Breakout, OM3, 6 Fasern, Untereinheiten 2,0 mm 900 µm, Bronzegeflechtpanzerung, Doppelmantel – LSZH, OFCR-ST1, ABS-zugelassen

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
TM-3BB-006-LBA
  • TM-3BB-006-LBA
1 von 1

Technische Daten

Expand All

Produktkategorie

Breakout-Glasfaserkabel

Mögliche Anwendungen

Horizontale Reichweite & Backbone-Daten-/Telekommunikationsnetzwerk, laute Umgebung, Innen-/Außenbereich & Feuchte Standorte, Nagetiersicher

Fasertyp

OM3

Faserkerndurchmesser

50/125 µm

Faserdurchmesser

250 µm

Glasfaser-Puffermaterial

LSZH – (raucharm und halogenfrei)

Durchmesser des Faserpuffers

900 µm

Faseranzahl

6

Farbcodierung der Faser

TIA-598-D

Anzahl aktiver Untergruppen

6

Anzahl der Füllstoffe

0

Fasern pro Untergruppe

1

Untergruppe Wasserabweisend

Wasserabweisendes Aramid

Durchmesser Untereinheit

0,078 Zoll (2,0 mm)

Farbe der Untergruppe

Aquamarin

Faser-Untereinheit Verstärkungselemente

Wasserabweisende Aramidgarne

Typ des zentralen Verstärkungselements

GRP

Kern-Wickelmaterial

Wasserabweisendes Band

Verstärkungselement der inneren Ummantelung

Wasserabweisende Aramidgarne

Material

LSZH – Raucharm und halogenfrei (flammhemmend)

Nennwert Diameter@InnerJacket1 (cnv)

0,368 Zoll (9,3 mm)

Farbe

Schwarz

Anzahl der inneren Ummantelungs-Ripcords

1

Panzertyp und Material

BBA – Bronzegeflechtpanzerung

Material der Ummantelung

LSZH – Raucharm und halogenfrei (flammhemmend)

Nom. Durchmesser

0,553 Zoll (14,0 mm)

Optische Merkmale

Wavelength 850 nm 1300 nm
Max. Attenuation 3.0 dB/km 1.0 dB/km
1 Gigabit Ethernet Performance 1000 m 550 m
10 Gigabit Ethernet Performance 300 m -
Min. Effective Modal Bandwidth (EMB) 2000 MHz.km -
Min. Overfilled Launch (OFL) Bandwidth 1500 MHz.km 500 MHz.km

Minimaler Biegeradius bei der Installation

20x Kabelaußendurchmesser

Minimaler Biegeradius im Betrieb

10x Kabelaußendurchmesser

Max. Zugfestigkeit während der Installation

2670 N (600 lbf)

Max. Zugfestigkeit während des Betriebs

800 N (180 lbf)

Druckfestigkeit

440 N/cm

Gewicht Kabelgebinde

191 lbs/kft (284 kg/km)

Temperaturbereich für die Installation

-10°C bis +60°C

Betriebstemperaturbereich

-40°C bis +70°C

Lagertemperaturbereich

-40°C bis +70°C

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung, Erdverlegung

Entflammbarkeit/Brandverhalten

OFCR-ST1, FT4

ICEA-Compliance

S-104-696

IEEE-Compliance

IEEE 45, IEEE 1580 (nur Geflecht)

Marine-Compliance

ABS

Aktualisierung und Überarbeitung

Revisionsnummer: 0.21 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.21 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung
TM-3BB-006-LBAN Schwarz Rolle
