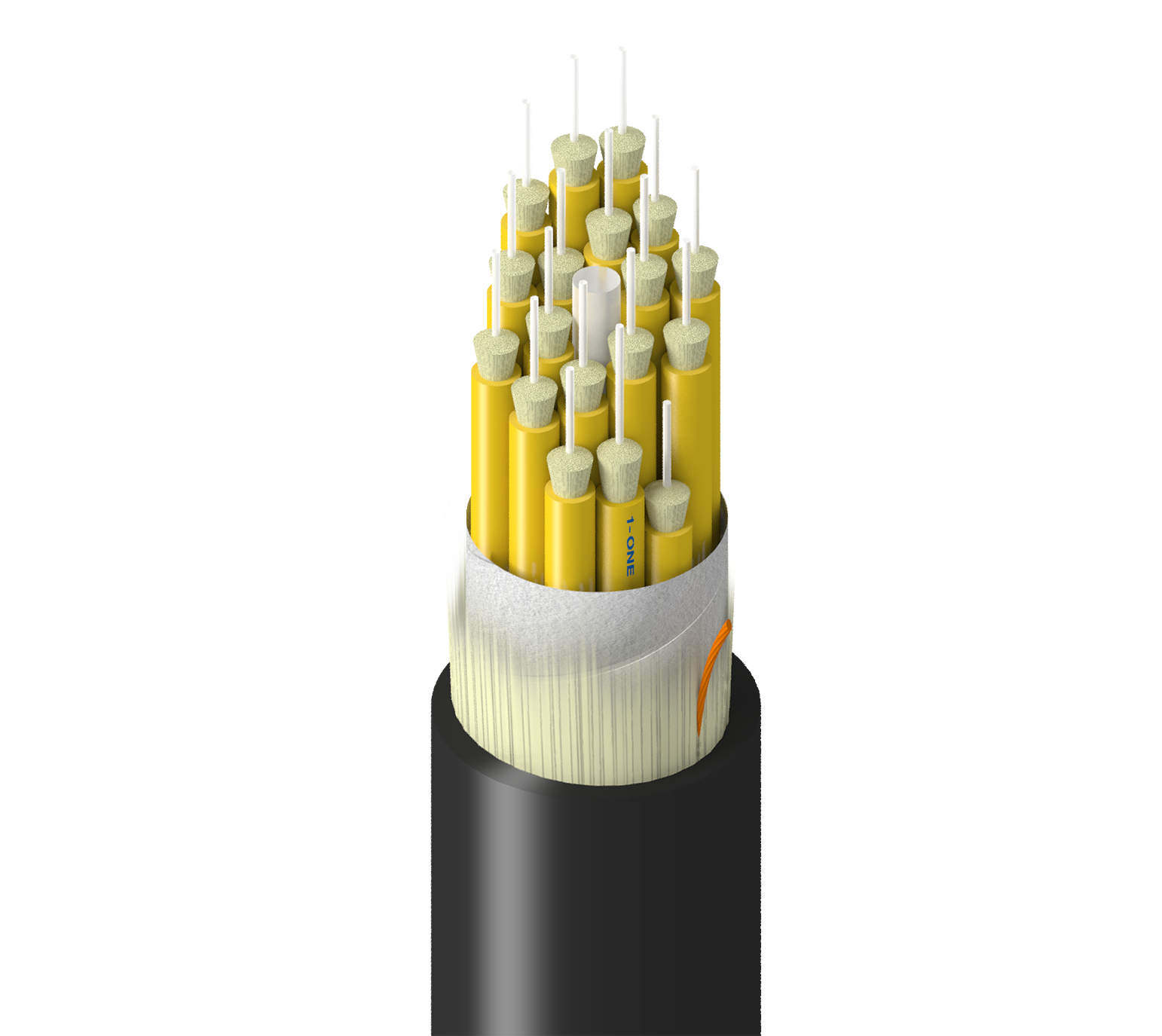

Produktnummer: TM-SBB-018-LNA

Marine, Innen+Außen, BO, OS2, 18f, Untereinheit 2,0 mm, Sgl Jkt – LSZH, OFNR-ST1, ABS

Marinequalität, Innen-/Außenbereich, Breakout, OS2, 18 Fasern, Untereinheiten 2,0 mm 900 µm, Einzelmantel – LSZH, OFNR-ST1, ABS-zugelassen

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
TM-SBB-018-LNA
  • TM-SBB-018-LNA
1 von 1

Technische Daten

Expand All

Produktkategorie

Breakout-Glasfaserkabel

Mögliche Anwendungen

Horizontale Reichweite & Backbone-Daten-/Telekommunikationsnetzwerk, laute Umgebung, Innen-/Außenbereich & Feuchte Standorte

Fasertyp

OS2

Faserkerndurchmesser

8.2/125 µm

Faserdurchmesser

250 µm

Glasfaser-Puffermaterial

LSZH – (raucharm und halogenfrei)

Durchmesser des Faserpuffers

900 µm

Faseranzahl

18

Farbcodierung der Faser

TIA-598-D

Anzahl aktiver Untergruppen

18

Anzahl der Füllstoffe

0

Fasern pro Untergruppe

1

Untergruppe Wasserabweisend

Wasserabweisendes Aramid

Durchmesser Untereinheit

0,078 Zoll (2,0 mm)

Farbe der Untergruppe

Gelb

Faser-Untereinheit Verstärkungselemente

Wasserabweisende Aramidgarne

Typ des zentralen Verstärkungselements

GRP

Kern-Wickelmaterial

Wasserabweisendes Band

Verstärkungselement

Wasserabweisende Aramidgarne

Material der Ummantelung

LSZH – Raucharm und halogenfrei (flammhemmend)

Nom. Durchmesser

0,530 Zoll (13,5 mm)

Ripcord äußere Ummantelung

1

Optische Merkmale

Wavelength 1310 nm 1550 nm
Max. Attenuation 0.50 dB/km 0.50 dB/km
Mode Field Diameter 9.2 µm 10.4 µm
1 Gigabit Ethernet Performance 5000 m -
10 Gigabit Ethernet Performance 10,000 m 40,000 m

Minimaler Biegeradius bei der Installation

15x Kabelaußendurchmesser

Minimaler Biegeradius im Betrieb

10x Kabelaußendurchmesser

Max. Zugfestigkeit während der Installation

2670 N (600 lbf)

Max. Zugfestigkeit während des Betriebs

800 N (180 lbf)

Druckfestigkeit

220 N/cm

Gewicht Kabelgebinde

118 lbs/kft (176 kg/km)

Temperaturbereich für die Installation

-10°C bis +60°C

Betriebstemperaturbereich

-40°C bis +70°C

Lagertemperaturbereich

-40°C bis +70°C

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung, Erdverlegung

Entflammbarkeit/Brandverhalten

OFNR-ST1, FT4

ICEA-Compliance

S-104-696

IEEE-Compliance

IEEE 45

Marine-Compliance

ABS

Aktualisierung und Überarbeitung

Revisionsnummer: 0.22 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.22 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung
TM-SBB-018-LNAN Schwarz Rolle
