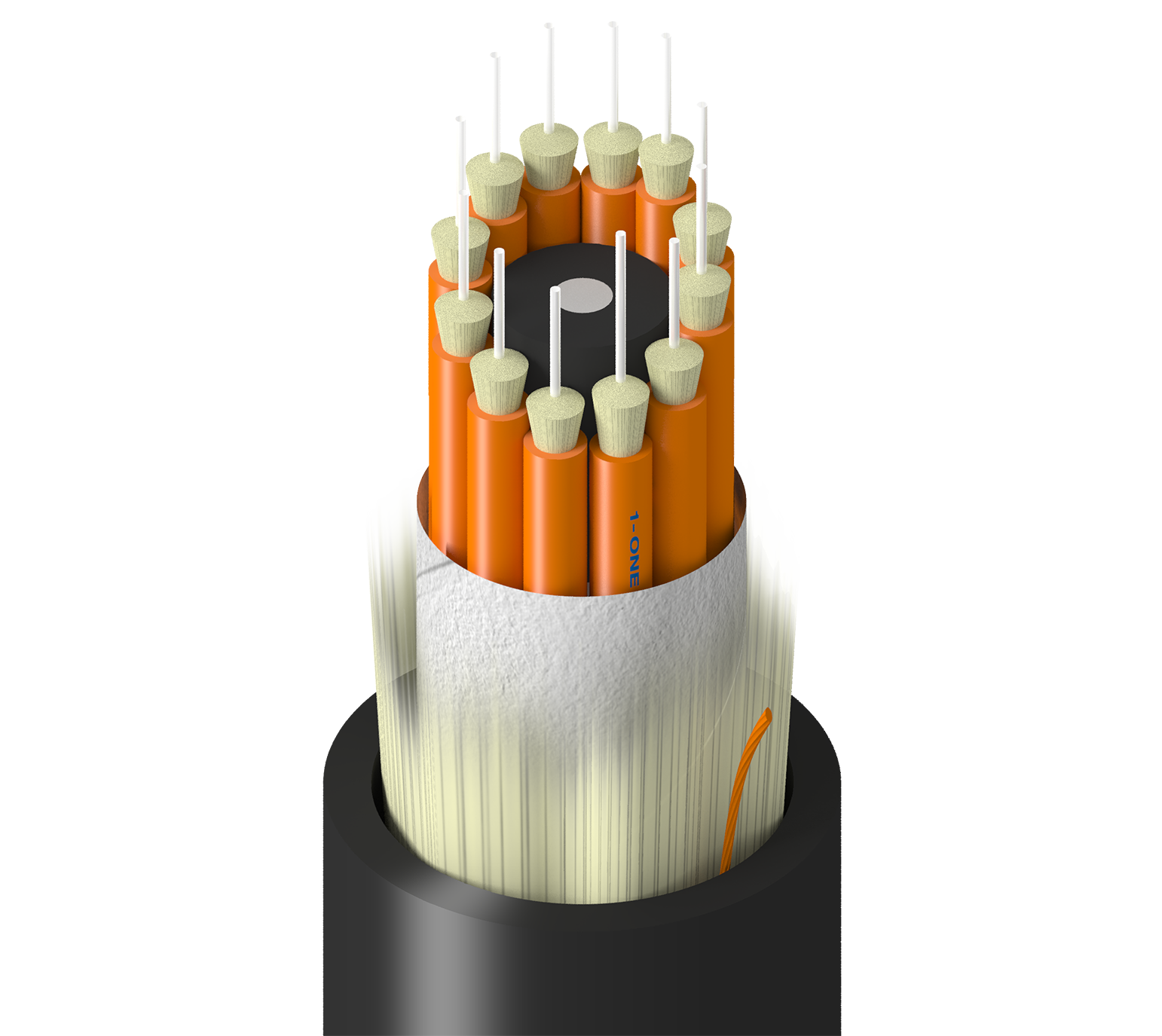

Produktnummer: TT-1BB-012-LNN

Transit, Innen+Außen, BO, OM1, 12f, Untereinheit 2,0 mm, Sgl Jkt - LSZH, OFNR-ST1

Transit Grade, Indoor/Outdoor, Breakout, OM1, 12 Fasern, Untereinheiten 2,0 mm 900 µm, Einzelmantel – LSZH, OFNR-ST1

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
TT-1BB-012-LNN
  • TT-1BB-012-LNN
1 von 1

Technische Daten

Expand All

Produktkategorie

Breakout-Glasfaserkabel

Mögliche Anwendungen

Horizontale Reichweite & Backbone-Daten-/Telekommunikationsnetzwerk, laute Umgebung, Innen-/Außenbereich & Feuchte Standorte

Fasertyp

OM1

Faserkerndurchmesser

62.5/125 µm

Faserdurchmesser

250 µm

Glasfaser-Puffermaterial

LSZH – (raucharm und halogenfrei)

Durchmesser des Faserpuffers

900 µm

Faseranzahl

12

Farbcodierung der Faser

TIA-598-D

Anzahl aktiver Untergruppen

12

Fasern pro Untergruppe

1

Durchmesser Untereinheit

0,078 Zoll (2,0 mm)

Farbe der Untergruppe

Orange

Faser-Untereinheit Verstärkungselemente

Wasserabweisende Aramidgarne

Typ des zentralen Verstärkungselements

GFK, ummantelt

Kern-Wickelmaterial

Wasserabweisendes Band

Verstärkungselement

Wasserabweisende Aramidgarne

Material der Ummantelung

LSZH – Raucharm und halogenfrei (flammhemmend)

Nom. Durchmesser

0,540 Zoll (13,7 mm)

Ripcord äußere Ummantelung

1

Optische Merkmale

Wavelength 850 nm 1300 nm
Max. Attenuation 3.5 dB/km 1.25 dB/km
1 Gigabit Ethernet Performance 300 m 550 m
10 Gigabit Ethernet Performance 33 m -
Min. Restricted Mode Launch  220 MHz.km -
Min. Overfilled Launch (OFL) Bandwidth 200 MHz.km 500 MHz.km

Minimaler Biegeradius bei der Installation

15x Kabelaußendurchmesser

Minimaler Biegeradius im Betrieb

10x Kabelaußendurchmesser

Max. Zugfestigkeit während der Installation

1335 N (300 lbf)

Max. Zugfestigkeit während des Betriebs

400 N (90 lbf)

Druckfestigkeit

220 N/cm

Gewicht Kabelgebinde

125 lbs/kft (300 kg/km)

Temperaturbereich für die Installation

-10°C bis +60°C

Betriebstemperaturbereich

-40°C bis +70°C

Lagertemperaturbereich

-40°C bis +70°C

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung, Erdverlegung

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

OFNR-ST1, FT4

ICEA-Compliance

S-104-696

Weitere Standard-Compliance(s)

NFPA 130, NFPA 502

Aktualisierung und Überarbeitung

Revisionsnummer: 0.30 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.30 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung
TT-1BB-012-LNNN Schwarz Rolle
