Artikelnummer: NKXU50MA006BKAA

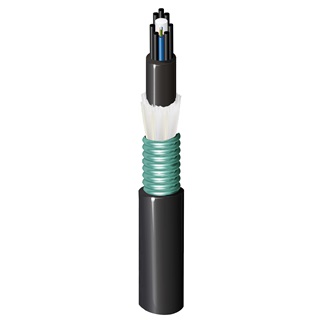

Universal OFC MLT: gelgefüllte Röhrchen (6F/T), Mit Gel gefüllter Kern, PE-Innenummantelung (Schwarz) + CST + LSZH-Außenummantelung (Schwarz) 6f MM OM2 IEC 60332-1-Klassifizierung.

Universal (Innen-/Außenbereich) gelgefüllte Schläuche (6F/T), Gelgefüllte Ader, Multi-Bündelader-Glasfaserkabel mit Polyethylen-Innenummantelung (Schwarz), Gewellte Stahlbandpanzerung sowie eine raucharme und halogenfreie äußere Ummantelung, 6 Fasern MM OM2 IEC 60332-1 bewertet.

  • Verfügbarkeit:
    Asien-Pazifik
  • Status:
    Aktiv
NKXU50MA006BKAA
  • NKXU50MA006BKAA
1 von 1

Technische Daten

Alle aufklappen

Produktkategorie

Multi-Bündelader-Glasfaserkabel

Mögliche Anwendungen

Für den Einsatz im Außen-/Innenbereich in strukturierten (Daten-)Verdrahtungssystemen wie z. B. industriellem Backbone, Campus-Backbone, Aufbau einer Backbone-Verkabelung. Für den Einsatz im Außen-/Innenbereich in Industrienetzwerken, Telekommunikation, Kabelfernsehen und/oder Rundfunk. Einfacher Einbau in Kanäle, Schächten, Gräben und/oder Schläuchen. Zur Verlegung im Erdreich geeignet.

Fasertyp

OM2

Faserkerndurchmesser

50 µm

Faserdurchmesser

125 µm

Glasfaser-Puffermaterial

PBT – Polybutylenterephthalat

Faseranzahl

6

Farbcodierung der Faser

TIA-598-D

Anzahl aktiver Untergruppen

1

Anzahl der Füllstoffe

7

Fasern pro Untergruppe

6

Untergruppe Wasserabweisend

Gelfüllung

Durchmesser Untereinheit

2,1 mm

Farbe der Untergruppe

Blau

Typ des zentralen Verstärkungselements

GRP

Kabelseele, feuchtigkeitsdicht

Gelfüllung

Material

PE – Polyethylen

Farbe

Schwarz

Panzertyp und Material

CST – Stahlriffelmantel

Material der Ummantelung

LSZH – Raucharm und halogenfrei (flammhemmend)

Nennwert Durchmesser

15,8 mm (0,622 Zoll)

Farbe der äußeren Ummantelung

Schwarz

Optische Merkmale

Wellenlänge 850 nm 1300 nm
Max. Dämpfung 3,0 dB/km 1,0 dB/km

Minimaler Biegeradius bei der Installation

25 x Kabel AD

Minimaler Biegeradius im Betrieb

12,5 x Kabel AD

Max. Zugfestigkeit während der Installation

3000 N (670 lbf)

Max. Zugfestigkeit während des Betriebs

1000 N (220 lbf)

Druckfestigkeit

3000 N/100 mm

Mechanische Tests

Beschreibung Geprüfter Standard
Mindestbiegeradius des Kabels für die Installation (kurzfristig) IEC 60794-1-21-E11
Mindestbiegeradius des Kabels für den Betrieb (langfristig) IEC 60794-1-21-E11
Max. Zugfestigkeit des Kabels für die Installation (kurzfristig) IEC 60794-1-21-E1
Max. Zugfestigkeit des Kabels für den Betrieb (langfristig) IEC 60794-1-21-E1
Max. Stauchwiderstand des Kabels für die Installation (kurzfristig) IEC 60794-1-21-E3
Max. Stauchwiderstand des Kabels für den Betrieb (langfristig) IEC 60794-1-21-E3

Gewicht Kabelgebinde

330 kg/km (220 lbs/1000 Fuß)

Betriebstemperaturbereich

-40 °C bis +70 °C

Lagertemperaturbereich

-40 °C bis +70 °C

Umweltverträglichkeit

Innen-/Außenbereich, Innenbereich, Außenbereich, Freileitung, Erdverlegung

Entflammbarkeit/Brandverhalten

IEC 60332-1-2

ISO/IEC-Compliance

IEC 60793-1-1IEC 60794-1-1

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2011/65/EU (RoHS 2)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.36 Revisionsdatum: 16.01.2024

Aktualisierung und Überarbeitung

Revisionsnummer: 0.36 Revisionsdatum: 16.01.2024
