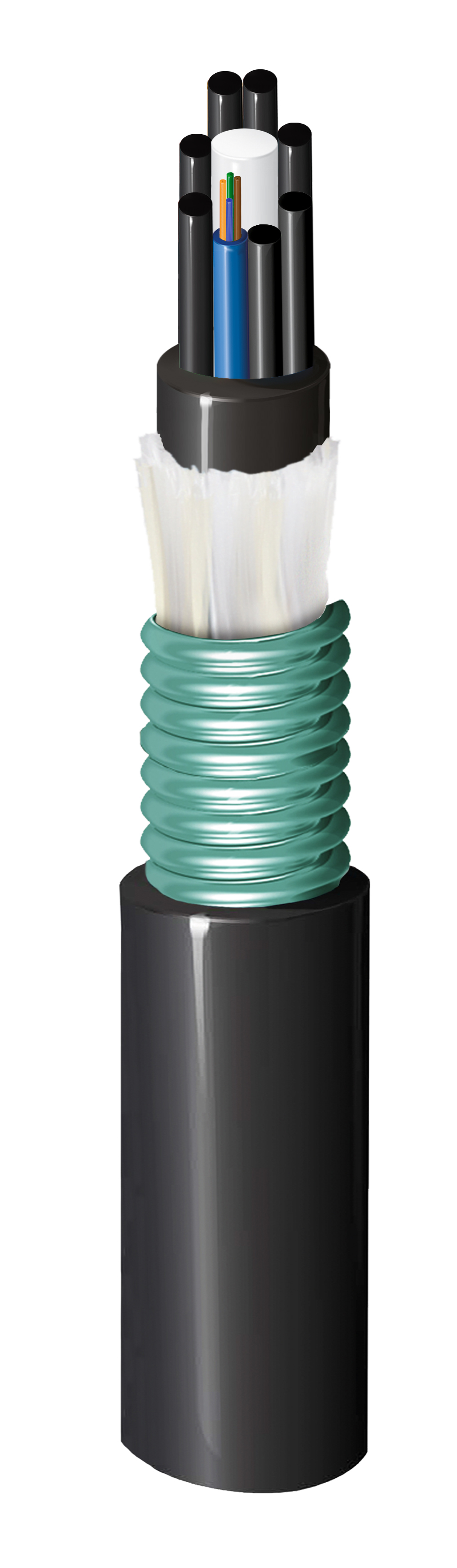

NOXU50MA004BKAA

Bündelader-Kabel mit gelgefüllter Ader für den Innen- und Außenbereich, OM2, 4 Glasfasern, CSTA

…
Bündelader-Kabel mit gelgefüllter Ader für den Innen- und Außenbereich, OM2 , 4 Glasfasern, Stahlriffelmantel-Panzerung, innere PE-Ummantelung, Schwarz, äußere LSZH-Ummantelung (raucharm und halogenfrei), Schwarz
Produktbenachrichtigungen erhalten
Technische Daten
Produktbeschreibung

Umgebung

Innenbereich/Außenbereich

Mögliche Anwendungen

Für den Einsatz im Außen- und Innenbereich in strukturierten (Daten-)Verdrahtungssystemen wie dem industriellen Backbone, Campus-Backbone, Gebäude-Backbone (Steigleitung) und/oder horizontalen Verkabelungen. Für den Einsatz im Außen- und Innenbereich für die Industrie, Telekommunikation, Kabelfernsehen und/oder Rundfunk. Einfacher Einbau in Kanäle, Schächten, Gräben und/oder Schläuchen. Zur Verlegung im Erdreich geeignet.

Aufbau
Aufbau der Glasfaserkabel
Fasertyp Faseranzahl Farbe der Untergruppe
OM2 4 Blau

Farbcodierung der Faser

TIA-598-D

Puffer-Spezifikation
Puffermaterial
PBT – Polybutylenterephthalat

Zentrales Verstärkungselement

GRP

Wasserblockende Kabelseele

Gelfüllung

Gewicht Kabelgebinde

330 kg/km

Spezifikationen der Untergruppe

Fasern pro Untergruppe

4

Spezifikationen der Ummantelung

Anzahl der Ummantelungen

Doppelte Ummantelung

Panzerungstyp

Stahlriffelmantel

Innere Ummantelung

Farbe

Schwarz

Nominale Wandstärke der inneren Ummantelung 1

0,9 mm

Material

PE – Polyethylen

Spezifikationen der äußeren Ummantelung
Äußere Ummantelung
Material Farbe Nenndurchmesser Nennwanddicke
LSZH – Raucharm und halogenfrei (flammhemmend) Schwarz 15,8 mm 2,0 mm
Optische Merkmale

Faserkerndurchmesser

50 µm

Max. Dämpfung bei 1300 nm

1,0 dB/km

Max. Dämpfung bei 850 nm

3,0 dB/km

Mechanische Kenndaten
Mechanische Tests
Beschreibung Geprüfter Standard Anforderung/Wert
Mindestbiegeradius des Kabels für die Installation (kurzfristig) IEC 60794-1-21-E11 25 x Kabel AD
Mindestbiegeradius des Kabels für den Betrieb (langfristig) IEC 60794-1-21-E11 12,5 x Kabel AD
Max. Zugfestigkeit des Kabels für die Installation (kurzfristig) IEC 60794-1-21-E1 3000 N (674 lbf)
Max. Zugfestigkeit des Kabels für den Betrieb (langfristig) IEC 60794-1-21-E1 1000 N (225 lbf)
Max. Stauchwiderstand des Kabels für die Installation (kurzfristig) IEC 60794-1-21-E3 3000 N/100 mm
Temperaturbereich

Betriebstemperaturbereich

-40 °C bis +70 °C

Lagertemperaturbereich

-40 °C bis +70 °C

Standards

Entflammbarkeit gemäß IEC

IEC 60332-1-2

TIA/EIA-Compliance

EIA/TIA-455

ISO/IEC-Compliance

IEC 60793, IEC 60794-1

RoHS

Ja

Schutz vor UV-Strahlung und Sonnenlicht

Ja

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.24 Revisionsdatum: 08.04.2022
