Produktnummer: NOXU50MA008BKAA

Universelles OFC MLT: Gelgefüllte Röhren (4F/T), gelgefüllter Kern, PE-Innenmantel (schwarz) + CST + LSZH-Außenmantel (schwarz) 8f MM OM2 IEC 60332-1 bewertet.

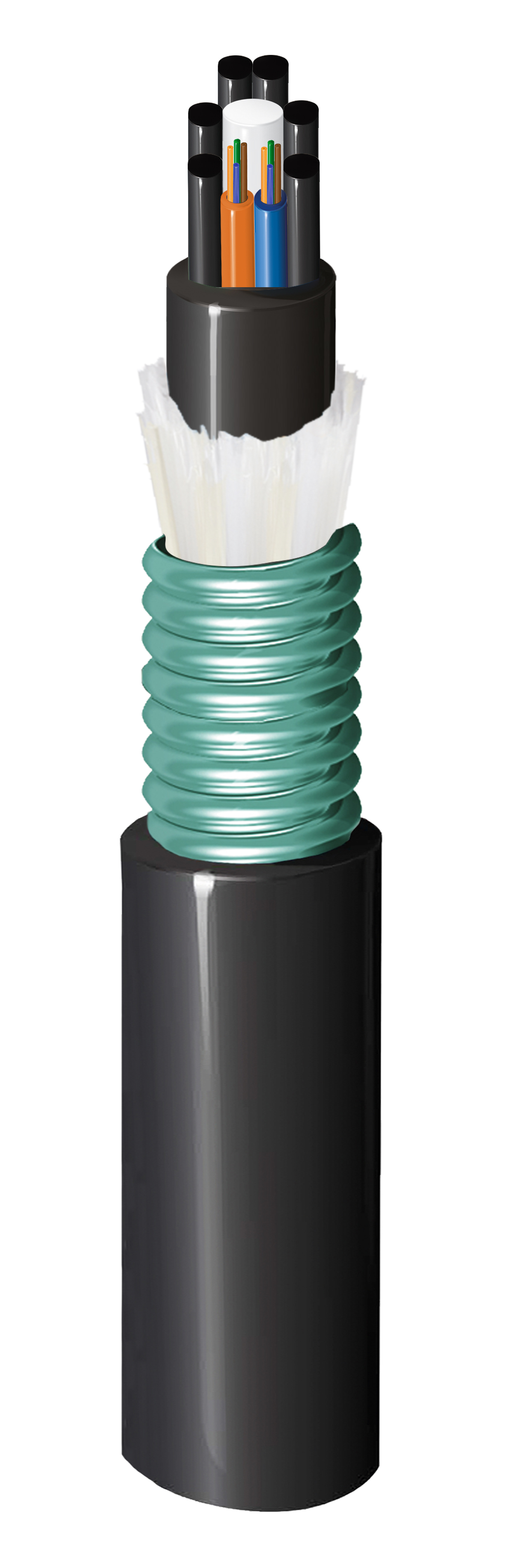

Universal (Innen-/Außenbereich) gelgefüllte Schläuche (4F/T), mit Gel gefüllter Kern, Multi-Bündelader-Glasfaserkabel mit innerer Ummantelung aus Polyethylen (schwarz), Stahlriffelmantel und raucharmer, halogenfreier äußerer Ummantelung (schwarz), 8 Fasern MM OM2 IEC 60332-1 bewertet.

  • Verfügbarkeit:
    Asien-Pazifik
  • Status:
    Aktiv
NOXU50MA008BKAA
  • NOXU50MA008BKAA
1 von 1

Technische Daten

Expand All

Produktkategorie

Multi-Bündelader-Glasfaserkabel

Mögliche Anwendungen

Für den Außen-/Innenbereich in strukturierten (Daten-)Verkabelungssystemen wie Industrie-Backbone, Campus-Backbone und Gebäude-Backbone-Verkabelung. Für den Außen-/Inneneinsatz in Netzwerken für Industrie, Telekommunikation, Kabelfernsehen und/oder Rundfunk. Einfache Installation in Kanälen, Tunneln und Gräben und/oder Rohren. Zur Verlegung im Erdreich geeignet.

Fasertyp

OM2

Faserkerndurchmesser

50 µm

Faserdurchmesser

125 µm

Glasfaser-Puffermaterial

PBT und Polybutylenterephthalat

Faseranzahl

8

Farbcodierung der Faser

TIA-598-D

Anzahl aktiver Untergruppen

2

Anzahl der Füllstoffe

6

Fasern pro Untergruppe

4

Untergruppe Wasserabweisend

Gelfüllung

Durchmesser Untereinheit

2.1 mm

Farbe der Untergruppe

Blau, Orange, Füller, Füller, Füller, Füller, Füller, Füller

Typ des zentralen Verstärkungselements

GRP

Kabelseele, feuchtigkeitsdicht

Gelfüllung

Material

PE – Polyethylen

Farbe

Schwarz

Panzertyp und Material

CST – Stahlriffelmantel

Material der Ummantelung

LSZH – Raucharm und halogenfrei (flammhemmend)

Nom. Durchmesser

15,8 mm (0,622 Zoll)

Farbe der äußeren Ummantelung

Schwarz

Optische Merkmale

Wavelength 850 nm 1300 nm
Max. Attenuation 3.0 dB/km 1.0 dB/km

Minimaler Biegeradius bei der Installation

25 x Kabel AD

Minimaler Biegeradius im Betrieb

12.5 x Kabel AD

Max. Zugfestigkeit während der Installation

3000 N (670 lbf)

Max. Zugfestigkeit während des Betriebs

1000 N (220 lbf)

Druckfestigkeit

3000N/100mm

Mechanische Tests

Description Tested Standard
Cable Min. Bend Radius Installation (Short Term) IEC 60794-1-21-E11
Cable Min. Bend Radius Operation (Long Term) IEC 60794-1-21-E11
Cable Max. Tensile Strength Installation (Short Term) IEC 60794-1-21-E1
Cable Max. Tensile Strength Operation (Long Term) IEC 60794-1-21-E1
Cable Max. Crush Resistance Installation (Short Term) IEC 60794-1-21-E3
Cable Max. Crush Resistance Operation (Long Term) IEC 60794-1-21-E3

Gewicht Kabelgebinde

330 kg/km (220 lbs/1000 Fuß)

Betriebstemperaturbereich

-40 °C bis +70 °C

Lagertemperaturbereich

-40 °C bis +70 °C

Umweltverträglichkeit

Innen-/Außenbereich, Innenbereich, Außenbereich, Freileitung, Erdverlegung

Entflammbarkeit/Brandverhalten

IEC 60332-1-2

ISO/IEC-Compliance

IEC 60793-1-1IEC 60794-1-1

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2011/65/EU (RoHS 2)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.38 Revisionsdatum: 01-16-2024

Aktualisierung und Überarbeitung

Revisionsnummer: 0.38 Revisionsdatum: 01-16-2024
