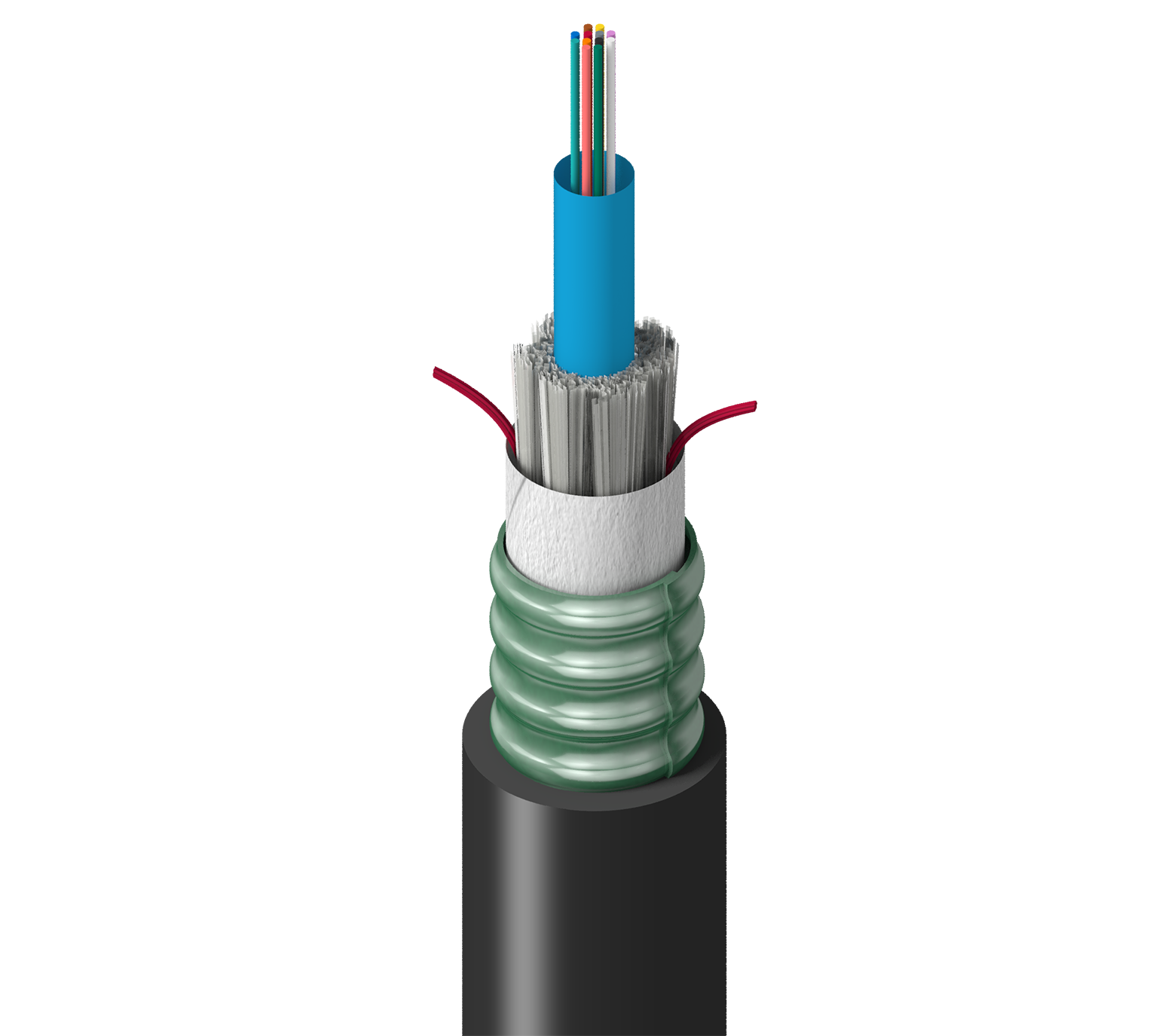

Produktnummer: TF-SC0-012-RS5

Fabrik, Innen+Außen, CLT, OS2, 12f, Gelschlauch 3,8 mm, CST, Sgl Jkt – PVC, OFCR, Ozon-, UV- und Ölbeständig

Fabrikqualität, Innen-/Außenbereich, zentrale Bündelader, OS2, 12 Fasern, gelgefüllte Röhre 3,8 mm, gewelltes Stahlband, Einzelmantel – PVC, OFCR, ozon-, UV- und ölbeständig

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
TF-SC0-012-RS5
  • TF-SC0-012-RS5
1 von 1

Technische Daten

Expand All

Produktkategorie

Zentrales Bündelader-Glasfaserkabel

Mögliche Anwendungen

Horizontale Reichweite & Backbone-Daten-/Telekommunikationsnetzwerk, laute Umgebung, Innen-/Außenbereich & Feuchte Standorte, Nagetiersicher

Fasertyp

OS2

Faserkerndurchmesser

8.2 µm

Faserdurchmesser

250 µm

Faseranzahl

12

Farbcodierung der Faser

TIA-598-D

Anzahl aktiver Untergruppen

1

Fasern pro Untergruppe

12

Untergruppe Wasserabweisend

Gelfüllung

Panzertyp und Material

CST – Stahlriffelmantel

Verstärkungselement

Wasserabweisende Glasfasern

Material der Ummantelung

PVC – Polyvinylchlorid

Nom. Durchmesser

0,410 Zoll (10,4 mm)

Optische Merkmale

Wavelength 1310 nm 1550 nm
Max. Attenuation 0.40 dB/km 0.30 dB/km
Mode Field Diameter 9.2 µm 10.4 µm
1 Gigabit Ethernet Performance 5,000 m --
10 Gigabit Ethernet Performance 10,000 m 40,000 m

Minimaler Biegeradius bei der Installation

20x Kabelaußendurchmesser

Minimaler Biegeradius im Betrieb

10x Kabelaußendurchmesser

Max. Zugfestigkeit während der Installation

2670 N (600 lbf)

Max. Zugfestigkeit während des Betriebs

800 N (180 lbf)

Druckfestigkeit

220 N/cm

Gewicht Kabelgebinde

83 lbs/kft (124 kg/km)

Temperaturbereich für die Installation

-10 °C bis +60 °C

Betriebstemperaturbereich

-40 °C bis +70 °C

Lagertemperaturbereich

-40 °C bis +70 °C

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung und Öl

Entflammbarkeit/Brandverhalten

OFCR, FT4

ICEA-Compliance

S-104-696

Anmerkungen

Beständig gegen Ozon und Hydraulikflüssigkeit

Aktualisierung und Überarbeitung

Revisionsnummer: 0.21 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.21 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung
TF-SC0-012-RS5N Schwarz Rolle
