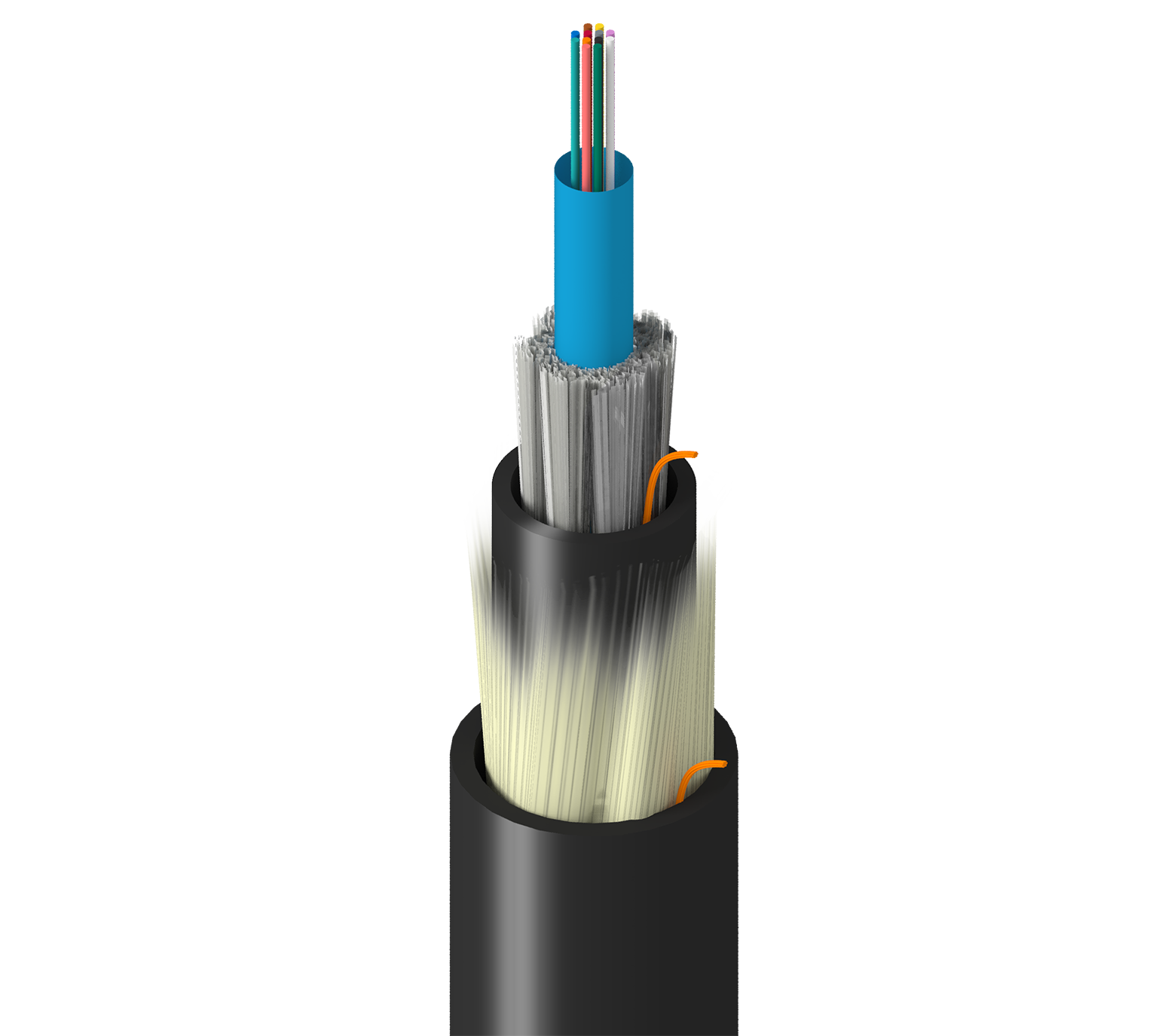

TF-SC0-012-RX5

Betrieb, Innenbereich und Außenbereich, CLT, OS2, 12f, Gel-Schlauch, 3,8 mm, RP Dbl Jkt, Schwarz, PVC, OFNR, Ozon-, UV- und chemikalienbeständig

…
Fabrikqualität, Innenbereich/Außenbereich, Zentrale Bündelader, OS2, 12 Glasfasern, Gelgefüllter Schlauch, 3,8 mm, Nagetierschutz, doppelte Ummantelung, Schwarz, PVC, OFNR, Ozon-, UV- und chemikalienbeständig
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten
Technische Daten
Einen Fehler melden
Produktbeschreibung

Produktkategorie

Zentrales Bündelader-Glasfaserkabel

Mögliche Anwendungen

Horizontale und Backbone-Daten/Telco-Netz mit erweiterter Reichweite, Laute Umgebung, Innen-/Außenbereich und feuchte Standorte, Nagetiersicher

Faser-Spezifikationen

Fasertyp

OS2

Faserkerndurchmesser

8,2/125 µm

Faserdurchmesser

250 µm

Faseranzahl

12

Farbcodierung der Faser

TIA-598-D

Kabelaufbau

Anzahl aktiver Untergruppen

1

Fasern pro Untergruppe

12

Untergruppe Wasserabweisend

Gelfüllung

Durchmesser Untereinheit

0,150" (3,3 mm)

Farbe der Untergruppe

Blau

Spezifikationen der inneren Ummantelung

Verstärkungselement

Wasserabweisende Glasfasern

Material

PVC – Polyvinylchlorid

Nennwert Durchmesser

0,315 Zoll (8,0 mm)

Farbe

Schwarz

Anzahl der Ripcords

1

Spezifikationen der äußeren Ummantelung

Verstärkungselement

Wasserabweisende Glasfasern

Material der Ummantelung

PVC – Polyvinylchlorid

Nennwert Durchmesser

0,500 Zoll (12,7 mm)

Anzahl der Ripcords

1

Optische Merkmale
Wellenlänge 1310 nm 1550 nm
Max. Dämpfung 0,40 dB/km 0,30 dB/km
Felddurchmesser 9,2 µm 10,4 µm
1 Gigabit Ethernet-Leistung 5.000 m -
10 Gigabit Ethernet-Leistung 10.000 m 40.000 m
Mechanische Kenndaten

Min. Biegeradius bei Installation

15x Kabel AD

Min. Biegeradius im Betrieb

10x Kabel AD

Max. Zugfestigkeit während der Installation

2670 N (600 lbf)

Max. Zugfestigkeit während des Betriebs

800 N (180 lbf)

Druckfestigkeit

220 N/cm

Gewicht Kabelgebinde

103 lbs/kft (153 kg/km)

Temperaturbereich

Temperaturbereich für die Installation

-10 °C bis +60 °C

Betriebstemperaturbereich

-40 °C bis +70 °C

Lagertemperaturbereich

-40 °C bis +70 °C

Standards und Compliance

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung, Erdverlegung

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

OFNR, FT4

ICEA-Compliance

S-104-696
Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.14 Revisionsdatum: 14.11.2022

Alle technischen Daten anzeigen
Technische Daten ausblenden
Teilenummern
Artikelnr. Farbe Wicklung UPC
TF-SC0-012-RX5N Schwarz Ablängen 612825486626
