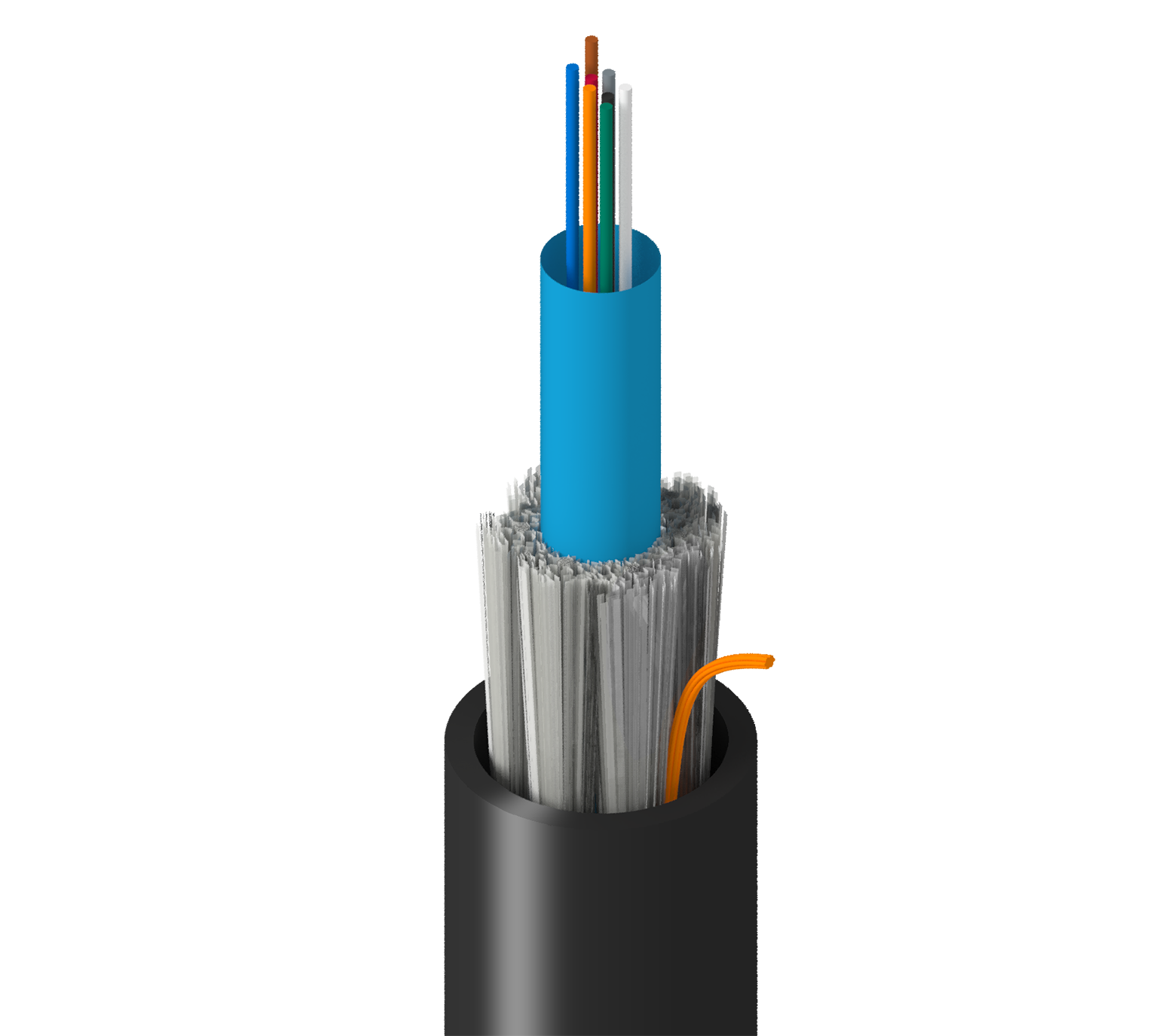

Artikelnummer: TM-SC0-008-MNA

MarineTuff, Innenbereich und Außenbereich, CLT, OS2, 8f, Gel-Schlauch, 3,8 mm, Sgl Jkt, LSZH (raucharm und halogenfrei), OFNR, ABS

Marine-Qualität, Innenbereich/Außenbereich, Zentrale Bündelader, OS2, 8 Glasfasern, Gelgefüllter Schlauch, 3,8 mm, Einzelummantelung, LSZH (raucharm und halogenfrei), OFNR, ABS-geprüft

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar
TM-SC0-008-MNA
  • TM-SC0-008-MNA
1 von 1

Technische Daten

Einen Fehler melden

Produktkategorie

Zentrales Bündelader-Glasfaserkabel

Mögliche Anwendungen

Horizontale und Backbone-Daten/Telco-Netz mit erweiterter Reichweite, Laute Umgebung, Innen-/Außenbereich und feuchte Standorte, Nagetiersicher

Fasertyp

OS2

Faserkerndurchmesser

8,2/125 µm

Faserdurchmesser

250 µm

Faseranzahl

8

Farbcodierung der Faser

TIA-598-D

Anzahl aktiver Untergruppen

1

Fasern pro Untergruppe

8

Untergruppe Wasserabweisend

Gelfüllung

Durchmesser Untereinheit

0,150" (3,3 mm)

Farbe der Untergruppe

Blau

Verstärkungselement

Wasserabweisende Glasfasern

Material der Ummantelung

LSZH – Raucharm und halogenfrei (flammhemmend)

Nennwert Durchmesser

0,315 Zoll (8,0 mm)

Anzahl der Ripcords

1

Optische Merkmale

Wellenlänge 1310 nm 1550 nm
Max. Dämpfung 0,40 dB/km 0,30 dB/km
Felddurchmesser 9,2 µm 10,4 µm
1 Gigabit Ethernet-Leistung 5.000 m -
10 Gigabit Ethernet-Leistung 10.000 m 40.000 m

Min. Biegeradius bei Installation

15x Kabel AD

Min. Biegeradius im Betrieb

10x Kabel AD

Max. Zugfestigkeit während der Installation

2670 N (600 lbf)

Max. Zugfestigkeit während des Betriebs

800 N (180 lbf)

Druckfestigkeit

220 N/cm

Gewicht Kabelgebinde

44 lbs/kft (65 kg/km)

Temperaturbereich für die Installation

-10 °C bis +60 °C

Betriebstemperaturbereich

-40 °C bis +70 °C

Lagertemperaturbereich

-40 °C bis +70 °C

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung, Erdverlegung

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

OFNR, FT4

ICEA-Compliance

S-104-696

Aktualisierung und Überarbeitung

Revisionsnummer: 0.14 Revisionsdatum: 14.11.2022

Aktualisierung und Überarbeitung

Revisionsnummer: 0.14 Revisionsdatum: 14.11.2022

Artikelnummer

Artikelnr. Farbe Wicklung UPC
TM-SC0-008-MNAN Schwarz Ablängen 612825485452
