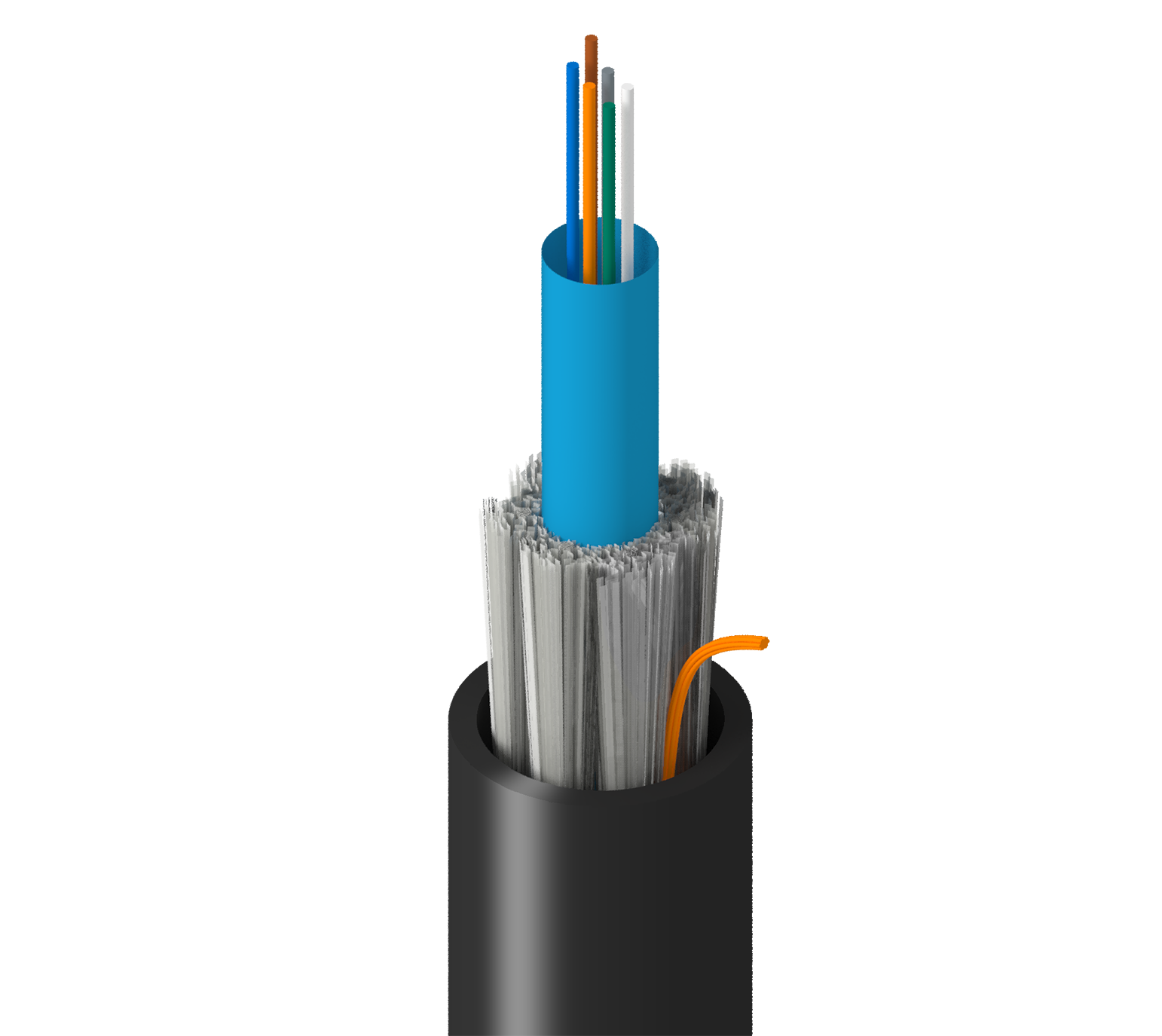

TT-SCN-006-LRN

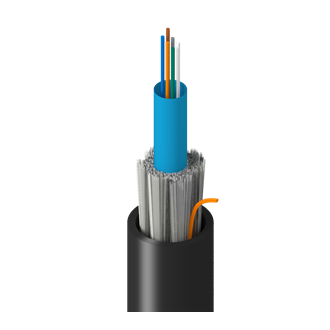

RailTuff, Innenbereich und Außenbereich, CLT, OS2, 6f, Trockener Schlauch, 2,8 mm, RP Sgl Jkt, Schwarz, LSZH (raucharm und halogenfrei), OFNG-ST1

…
Transitqualität, Innenbereich/Außenbereich, Zentrale Bündelader, OS2, 6 Glasfasern, Trockener Schlauch, 2,8 mm, Nagetierschutz, Einzelummantelung, Schwarz, LSZH (raucharm und halogenfrei), OFNG-ST1
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten
Technische Daten
Einen Fehler melden
Produktbeschreibung

Produktkategorie

Zentrales Bündelader-Glasfaserkabel

Mögliche Anwendungen

Horizontale und Backbone-Daten/Telco-Netz mit erweiterter Reichweite, Laute Umgebung, Innen-/Außenbereich und feuchte Standorte, Nagetiersicher, UV-beständig

Faser-Spezifikationen

Fasertyp

OS2

Faserkerndurchmesser

8,2/125 µm

Faserdurchmesser

250 µm

Farbcodierung der Faser

TIA-598-D

Kabelaufbau

Anzahl aktiver Untergruppen

1

Anzahl der Füllstoffe

0

Fasern pro Untergruppe

6

Untergruppe Wasserabweisend

Ohne Gel

Durchmesser Untereinheit

0,110 Zoll (2,8 mm)

Farbe der Untergruppe

Blau

Spezifikationen der äußeren Ummantelung

Verstärkungselement

Glasfasern

Material der Ummantelung

LSZH – Raucharm und halogenfrei (flammhemmend)

Nennwert Durchmesser

0,295 Zoll (7,5 mm)

Anzahl der Ripcords

1

Optische Merkmale
Wellenlänge 1310 nm 1550 nm
Max. Dämpfung 0,35 0,25
Felddurchmesser 9,2 µm 10,4 µm
1 Gigabit Ethernet-Leistung 5000 m
10 Gigabit Ethernet-Leistung 10000 m 40000 m
Mechanische Kenndaten

Min. Biegeradius bei Installation

15x Kabel AD

Min. Biegeradius im Betrieb

10x Kabel AD

Max. Zugfestigkeit während der Installation

2670 N (600 lbf)

Max. Zugfestigkeit während des Betriebs

800 N (180 lbf)

Druckfestigkeit

220 N/cm

Gewicht Kabelgebinde

40 lbs/kft (59 kg/km)

Temperaturbereich

Temperaturbereich für die Installation

-10 °C bis +60 °C

Betriebstemperaturbereich

-40 °C bis +70 °C

Lagertemperaturbereich

-40 °C bis +70 °C

Standards und Compliance

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung, Erdverlegung

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

UL 1685 FT4, begrenzte Rauchentwicklung, FT4

NEC/UL-Compliance

OFNG-ST1

ICEA-Compliance

S-104-696
Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.9 Revisionsdatum: 14.11.2022

Alle technischen Daten anzeigen
Technische Daten ausblenden
Teilenummern
Artikelnr.
TT-SCN-006-LRNN
