Artikelnummer: TT-SCN-024-LSN

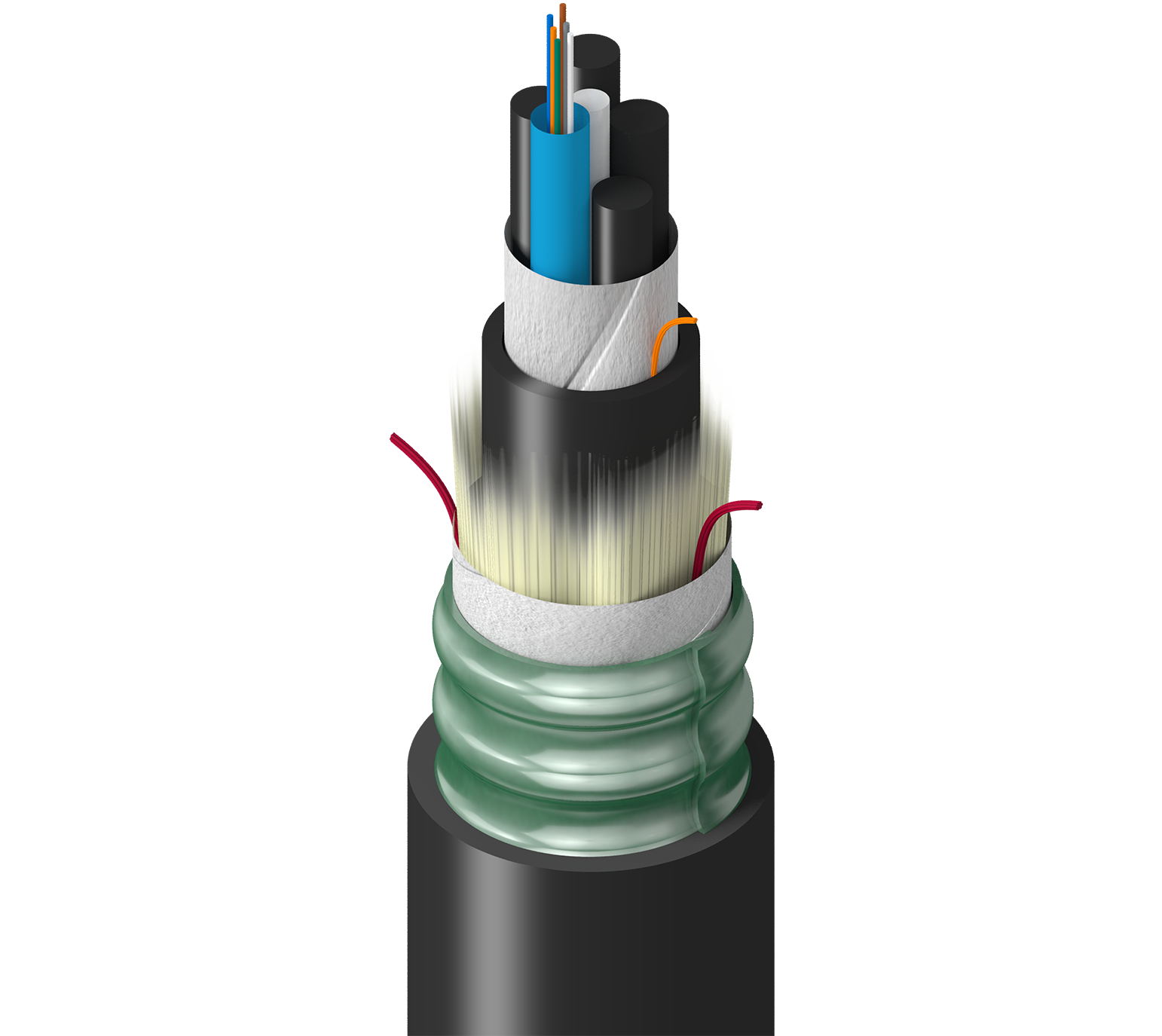

RailTuff, Innenbereich und Außenbereich, CLT, OS2, 24f, Trockenschläuche, 3,3 mm, CST, Sgl Jkt, Schwarz, LSZH (raucharm und halogenfrei), OFCG-ST1

Transitqualität, Innenbereich/Außenbereich, Zentrale Bündelader, OS2, 24 Glasfasern, Trockener Schlauch, 3,3 mm, Stahlriffelmantel, Einzelummantelung, Schwarz, LSZH (raucharm und halogenfrei), OFCG-ST1

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar
TT-SCN-024-LSN
  • TT-SCN-024-LSN
1 von 1

Technische Daten

Einen Fehler melden

Produktkategorie

Zentrales Bündelader-Glasfaserkabel

Mögliche Anwendungen

Horizontale und Backbone-Daten/Telco-Netz mit erweiterter Reichweite, Laute Umgebung, Innen-/Außenbereich und feuchte Standorte, Nagetiersicher, UV-beständig

Fasertyp

OS2

Faserkerndurchmesser

8,2/125 µm

Faserdurchmesser

250 µm

Farbcodierung der Faser

TIA-598-D

Anzahl aktiver Untergruppen

1

Anzahl der Füllstoffe

0

Fasern pro Untergruppe

24

Untergruppe Wasserabweisend

Ohne Gel

Durchmesser Untereinheit

0,130 Zoll (3,3 mm)

Farbe der Untergruppe

Blau

Panzertyp und Material

CST – Stahlriffelmantel

Verstärkungselement

Glasfasern

Material der Ummantelung

LSZH – Raucharm und halogenfrei (flammhemmend)

Nennwert Durchmesser

0,450 Zoll (11,4 mm)

Anzahl der Ripcords

1

Optische Merkmale

Wellenlänge 1310 nm 1550 nm
Max. Dämpfung 0,35 0,25
Felddurchmesser 9,2 µm 10,4 µm
1 Gigabit Ethernet-Leistung 5000 m
10 Gigabit Ethernet-Leistung 10000 m 40000 m

Min. Biegeradius bei Installation

20x Kabel AD

Min. Biegeradius im Betrieb

10x Kabel AD

Max. Zugfestigkeit während der Installation

2670 N (600 lbf)

Max. Zugfestigkeit während des Betriebs

800 N (180 lbf)

Druckfestigkeit

220 N/cm

Gewicht Kabelgebinde

60 lbs/kft (89 kg/km)

Temperaturbereich für die Installation

-10 °C bis +60 °C

Betriebstemperaturbereich

-40 °C bis +70 °C

Lagertemperaturbereich

-40 °C bis +70 °C

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung, Erdverlegung

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

UL 1685 FT4, begrenzte Rauchentwicklung, FT4

NEC/UL-Compliance

OFCG-ST1

ICEA-Compliance

S-104-696

Aktualisierung und Überarbeitung

Revisionsnummer: 0.9 Revisionsdatum: 14.11.2022

Aktualisierung und Überarbeitung

Revisionsnummer: 0.9 Revisionsdatum: 14.11.2022
