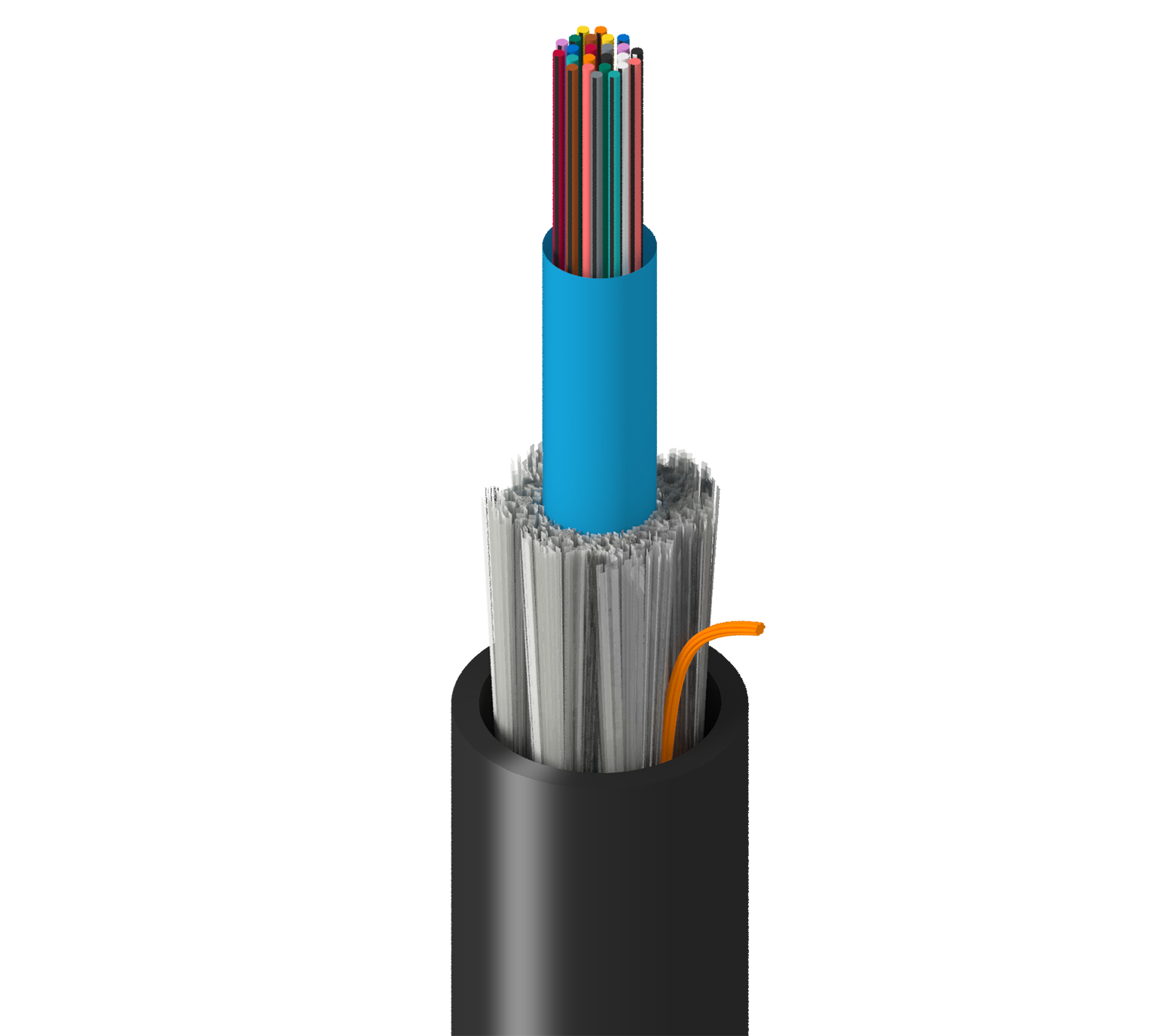

Produktnummer: TU-3C0-024-RR2

Tablett, Innen+Außen, CLT, OM3, 24f, Gelschlauch 3,8 mm, RP Sgl Jkt, Schwarz, CPE, OFNR, Ölresist 1/2

Tray Grade, Innen/Außen, zentrale Bündelader, OM3, 24 Fasern, gelgefüllte Röhre 3,8 mm, Nagetiergeschützt, Einzelmantel, Schwarz, CPE, OFNR, Ölbeständig 1 & 2

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
TU-3C0-024-RR2
  • TU-3C0-024-RR2
1 von 1

Technische Daten

Expand All

Produktkategorie

Zentrales Bündelader-Glasfaserkabel

Mögliche Anwendungen

Horizontale Reichweite & Backbone-Daten-/Telekommunikationsnetzwerk, laute Umgebung, Innen-/Außenbereich & Feuchte Standorte, Ölbeständig 1/2, Nagetiersicher

Fasertyp

OM3

Faserkerndurchmesser

50/125 µm

Faserdurchmesser

250 µm

Faseranzahl

24

Farbcodierung der Faser

TIA-598-D

Anzahl aktiver Untergruppen

1

Fasern pro Untergruppe

24

Untergruppe Wasserabweisend

Gelfüllung

Durchmesser Untereinheit

0,150 Zoll (3,8 mm)

Farbe der Untergruppe

Blau

Faser-Untereinheit Verstärkungselemente

Wasserabweisende Aramidgarne

Kern-Wickelmaterial

Wasserabweisendes Band

Verstärkungselement

Glasfasern

Material der Ummantelung

CPE – Chloriertes Polyethylen

Nom. Durchmesser

0,315 Zoll (8,0 mm)

Ripcord äußere Ummantelung

1

Optische Merkmale

Wavelength 850 nm 1300 nm
Max. Attenuation 3.0 dB/km 1.0 dB/km
1 Gigabit Ethernet Performance 1,000 m 550 m
10 Gigabit Ethernet Performance 300 m --
Min. Effective Modal Bandwidth (EMB) 2000 MHz.km --
Min. Overfilled Launch (OFL) Bandwidth 1500 MHz.km 500 MHz.km

Minimaler Biegeradius bei der Installation

15x Kabelaußendurchmesser

Minimaler Biegeradius im Betrieb

10x Kabelaußendurchmesser

Max. Zugfestigkeit während der Installation

2670 N (600 lbf)

Max. Zugfestigkeit während des Betriebs

800 N (180 lbf)

Druckfestigkeit

220 N/cm

Gewicht Kabelgebinde

42 lbs/kft (63 kg/km)

Temperaturbereich für die Installation

-10 °C bis +60 °C

Betriebstemperaturbereich

-50 °C bis +70 °C

Lagertemperaturbereich

-50 °C bis +70 °C

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung und Öl, Erdverlegung

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

OFNR, FT4

ICEA-Compliance

S-104-696

Aktualisierung und Überarbeitung

Revisionsnummer: 0.15 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.15 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung UPC
TU-3C0-024-RR2N Schwarz Ablängen 612825486404
