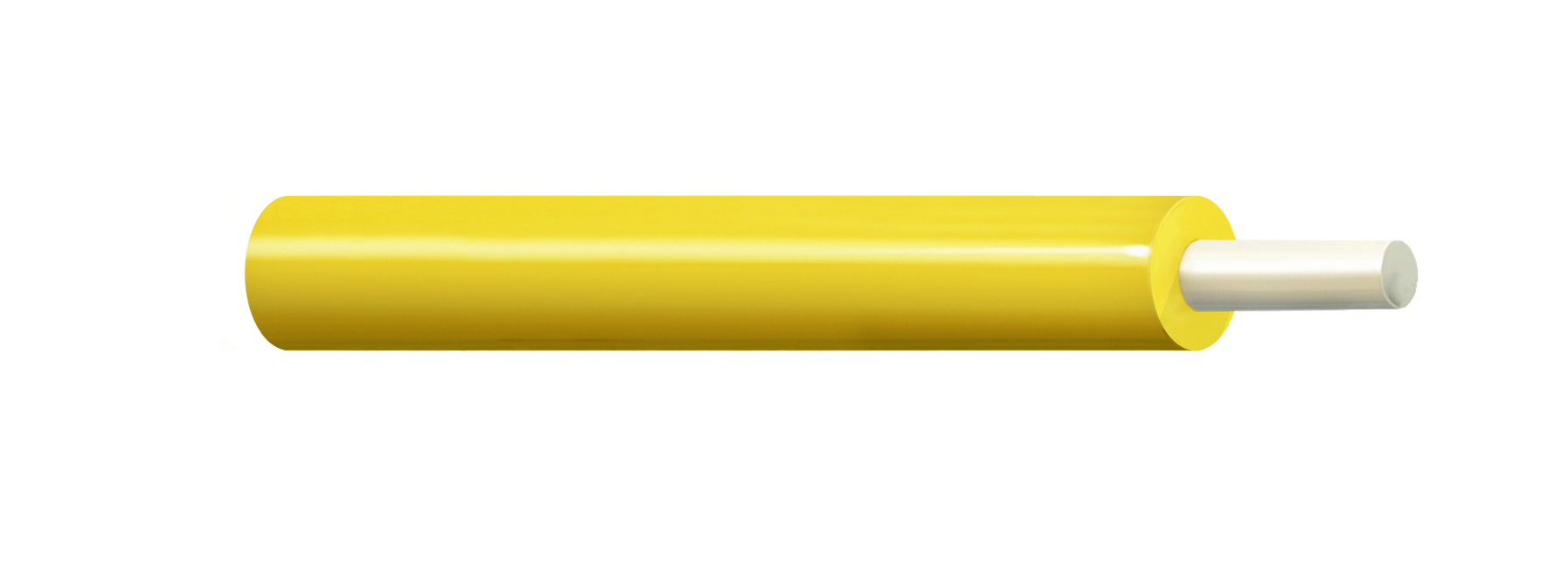

Artikelnummer: GIOTI01

Dicht gepuffertes Patchkabel mit LSZH-Ummantelung (raucharm und halogenfrei) 1f SM OS2 G.657.B3.

Dicht gepuffertes Patchkabel mit raucharmer und halogenfreier Außenummantelung 1 Faser SM OS2 G.657.B3

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar

Technische Daten

Umgebung

Innenbereich (nicht für Riser- oder Plenum-Anwendungen)

Mögliche Anwendungen

Flexible Anschlussleitungen wie Patchkabel, Verbindungskabel und Messleitungen. Unterstützung sämtlicher Computernetzwerkanwendungen wie FDDI, Gigabit Ethernet und ATM. Anwendungen für kurze Distanzen im Innenbereich.

Aufbau der Glasfaserkabel

Fasertyp Glasfaserqualität gemäß ITU-T Faseranzahl
OS2 G.657B3 1

Puffer-Spezifikation

Fasertyp Aufbau des Puffers Puffermaterial Pufferdurchmesser
OS2 Dicht LSZH – Raucharm und halogenfrei (flammhemmend) 0,9 mm

Gewicht Kabelgebinde

0,67 kg/km

Panzerungstyp

Nicht gepanzert

Anzahl der Ummantelungen

Einzelummantelung

Äußere Ummantelung

Material Nenndurchmesser Ripcord
LSZH – Raucharm und halogenfrei (flammhemmend) 0,9 mm Nein

Tabellenhinweise

Standardfarbe: Orange. Verfügbare Farben: Orange, Gelb, Türkis, Erikaviolett, Rot, Blau, Grün, Braun, Violett, Pink, Grau, Weiß, Schwarz, Limettengrün

Max. Dämpfung bei 1310 nm

0,40 dB/km

Max. Dämpfung bei 1550 nm

0,30 dB/km

Max. Dämpfung bei 1625 nm

0,30 dB/km

Mechanische Tests

Beschreibung Geprüfter Standard Anforderung/Wert
Max. Zugfestigkeit des Kabels für die Installation (kurzfristig) IEC 60794-1-21-E1 3 N (1 lbf)
Max. Zugfestigkeit des Kabels für den Betrieb (langfristig) IEC 60794-1-21-E1 1 N (0 lbf)
Max. Stauchwiderstand des Kabels für die Installation (kurzfristig) IEC 60794-1-21-E3 0,5 kN/m

Betriebstemperaturbereich

-40 °C bis +70 °C

Temperaturbereich für die Installation

-15 °C bis +50 °C

Lagertemperaturbereich

-40 °C bis +70 °C

UL-Klassifizierung/Flammtest

Sonstige Klassifizierung, nicht UL

IEC 60754-2 – Halogensäuregasmenge – maximale Leitfähigkeit

10 µS/mm

IEC 60754-2 – Halogensäuregasmenge – Mindest-pH-Wert

4,3

IEC 60754-1 – Halogenmenge

Null

REACH

Konform

ISO/IEC-Compliance

IEC 60794, ISO/IEC 11801-1

Schutz vor UV-Strahlung und Sonnenlicht

Ja

Aktualisierung und Überarbeitung

Revisionsnummer: 0.53 Revisionsdatum: 17.09.2024
